ME 45 OT-MSTBO GN
-
Gehäuseoberteil
2909743

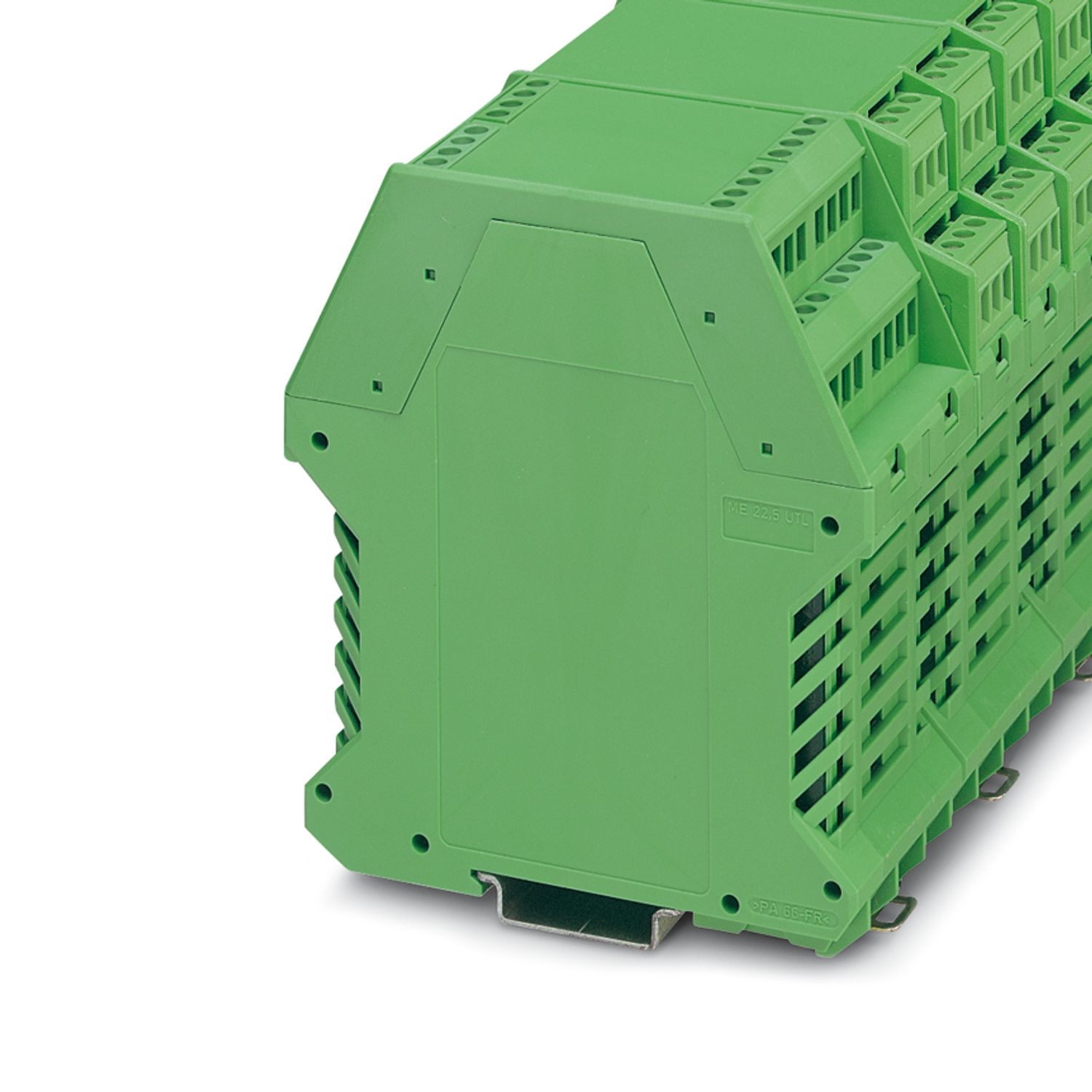

Tragschienengehäuse, Gehäuseoberteil für Steckverbinder mit Grundleiste, Breite: 45,2 mm, Höhe: 99 mm, Tiefe: 45,85 mm, Farbe: grün (ähnlich RAL 6021)
Dieses Produkt benötigt weitere Produkte für den Betrieb.
Notwendiges Zubehör
Produktdetails
| Montagehinweis | Beachten Sie bitte den Anwenderhinweis im Download-Bereich. |
| Produkttyp | Gehäuseoberteil |
| Gehäuseart | Tragschienengehäuse |
| Gehäuseserie | ME |
| Produktfamilie | ME 45.. |
| Max. Polzahl | 40 (Rastermaß: 3,5 mm) |
| 32 (Rastermaß: 5 mm) | |
| 24 (Rastermaß: 7,25 mm) | |
| Enthalten in Set | 2909905 ME 45 OT-MSTBO SET |
| Anzahl der Reihen | 2 |
| Ausführung | Gehäuseoberteil für Steckverbinder mit Grundleiste |
| Lüftungsöffnung vorhanden | nein |
| Maßzeichnung |
|
| Breite | 45,2 mm |
| Höhe | 99 mm |
| Tiefe | 45,85 mm |
| Tiefe ab Auflagefläche Unterteil | 38,5 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe (Gehäuse) | grün (RAL 6021) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | 600 |
| Material Gehäuse | PA |
| Oberflächenbeschaffenheit | unbehandelt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Wärmebeständigkeit / Kugeldruckprüfung | |
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Fallhöhe | 50 cm |
| Frequenz | 10 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 80 % |
| Anzahl der Leiterplattenaufnahmen | 2 |
| Art der Leiterplattenbefestigung | Einschub |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Verrastung mit Gehäuseunterteil |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
Ihre Vorteile
Werkzeuglose Montage
Verfügbar in Baubreiten von 12,5 mm ... 90 mm,modular erweiterbar
Brennbarkeitsklasse V0 nach UL 94
Varianz in der Anschlusstechnik
Montierbar auf die Tragschiene
Optional mit integriertem oder tragschienenmontierbarem Busverbinder
