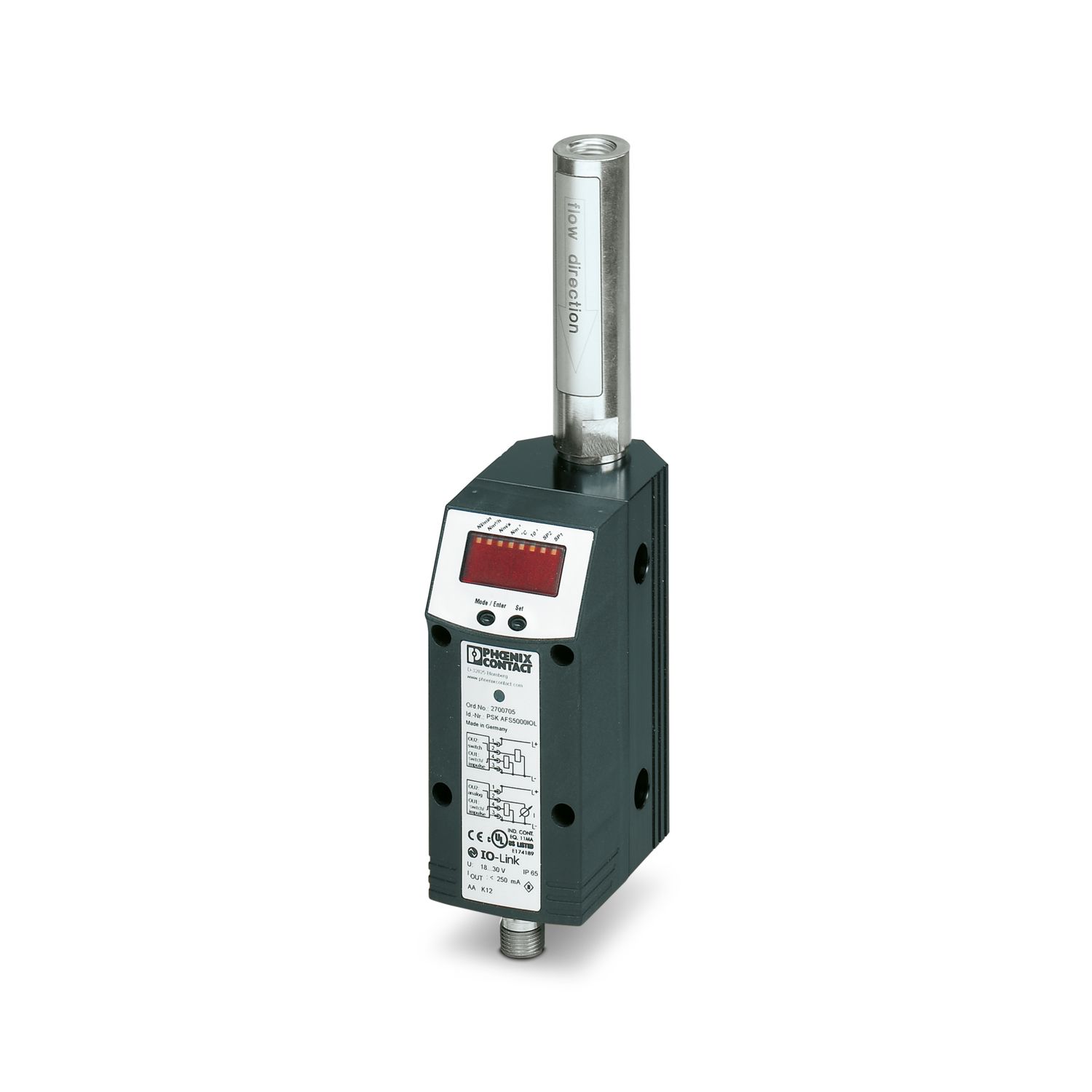

Druckluftzähler mit Anzeige und Totalisatorfunktion, M12-Schnellanschlusstechnik, IO-Link, Prozessanschluss G1/4
Der Druckluftzähler erfasst den Volumenstrom nach ISO 2533. Somit entfallen Korrekturen bei Temperatur- oder Druckschwankungen. Die hohe Messdynamik des Systems erlaubt auch die sichere Erfassung kleinster Mengen wie zum Beispiel Leckagen. Integriert in eine definierte Messstrecke, ist eine hohe Genauigkeit und Reproduzierbarkeit gewährleistet.
| Produkttyp | Sensor |
| Versorgung: Modulelektronik | |
| Anschlussart | M12-Steckverbinder |
| Polzahl | 4 |
| Versorgungsspannungsbereich | 19 V DC ... 30 V DC |
| Stromaufnahme | < 100 mA |
| IO-Link | |
| Anschlussart | M12-Steckverbinder |
| Analog: | |
| Schutzbeschaltung | Kurzschlussschutz, Verpolschutz |
| Ausgangssignal Strom | 4 mA ... 20 mA |
| Bürde/Ausgangslast Stromausgang | ≤ 500 Ω |
| Digital: | |
| Impulswertigkeit | 0,0010 m³ ... 1000000 m³ |
| Impulslänge | min. 0,2 s |
| Verzögerungszeit | 0,5 s (Bereitschaft) |
| Anschlussart | M12-Steckverbinder |
| Bezeichnung Anschlussstelle | Kupferkabel |
| Polzahl | 4 |

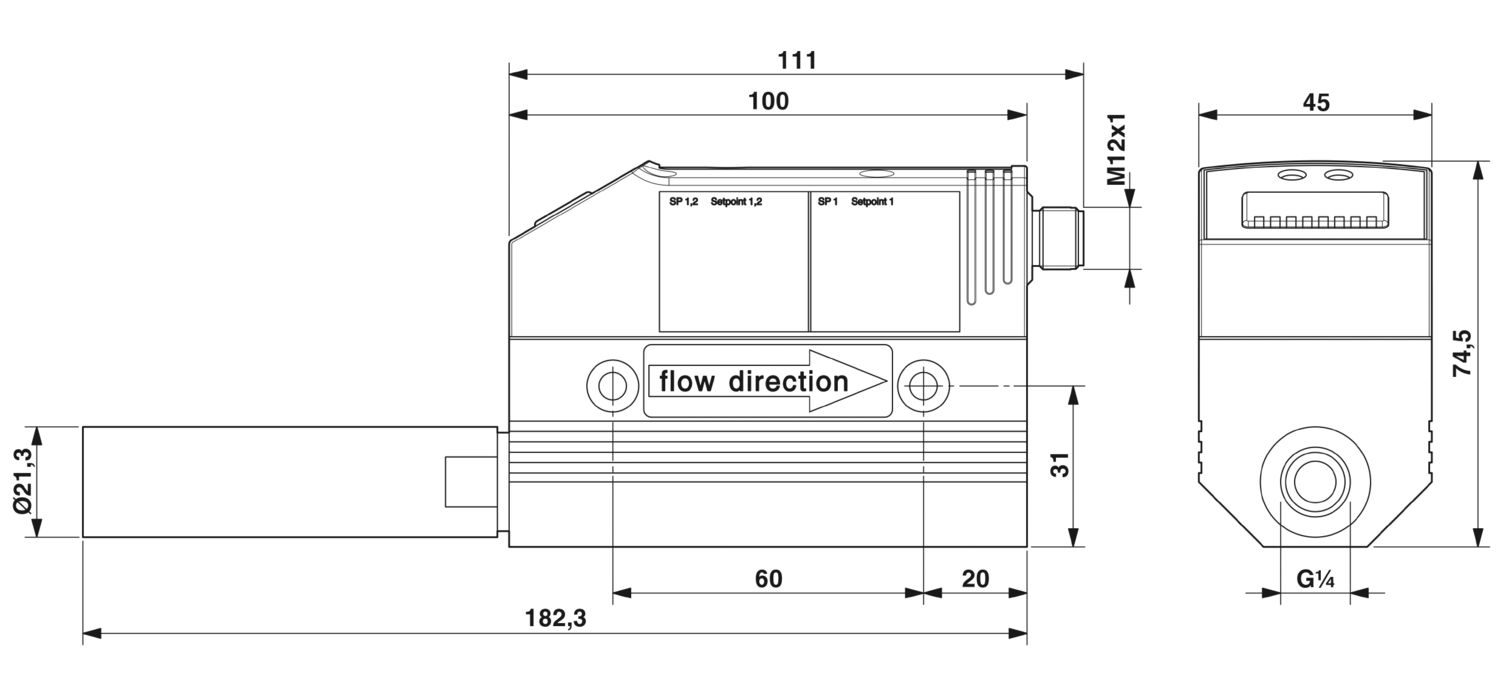

| Maßzeichnung |
|
| Breite | 45 mm |
| Höhe | 193,3 mm |
| Tiefe | 74,5 mm |
| Farbe | tiefschwarz RAL 9005 |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | 0 °C ... 60 °C |
| 0 °C ... 60 °C (Mediumtemperatur) | |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 0 % ... 90 % |
| Schutzklasse | III |
