QUINT DC/DC-Wandler mit höchster Funktionalität.
DC/DC-Wandler ändern das Spannungsniveau, frischen die Spannung am Ende langer Leitungen auf oder sorgen für den Aufbau unabhängiger Versorgungssysteme durch galvanische Isolation. Für die selektive und damit wirtschaftliche Absicherung von Anlagen lösen QUINT DC/DC-Wandler Leitungsschutzschalter mit 6-fachem Nennstrom magnetisch und damit schnell aus. Die hohe Anlagenverfügbarkeit wird zudem durch die präventive Funktionsüberwachung sichergestellt, die kritische Betriebszustände meldet, bevor Fehler auftreten.
QUINT-PS/48DC/48DC/5
-
DC/DC-Wandler
2905008

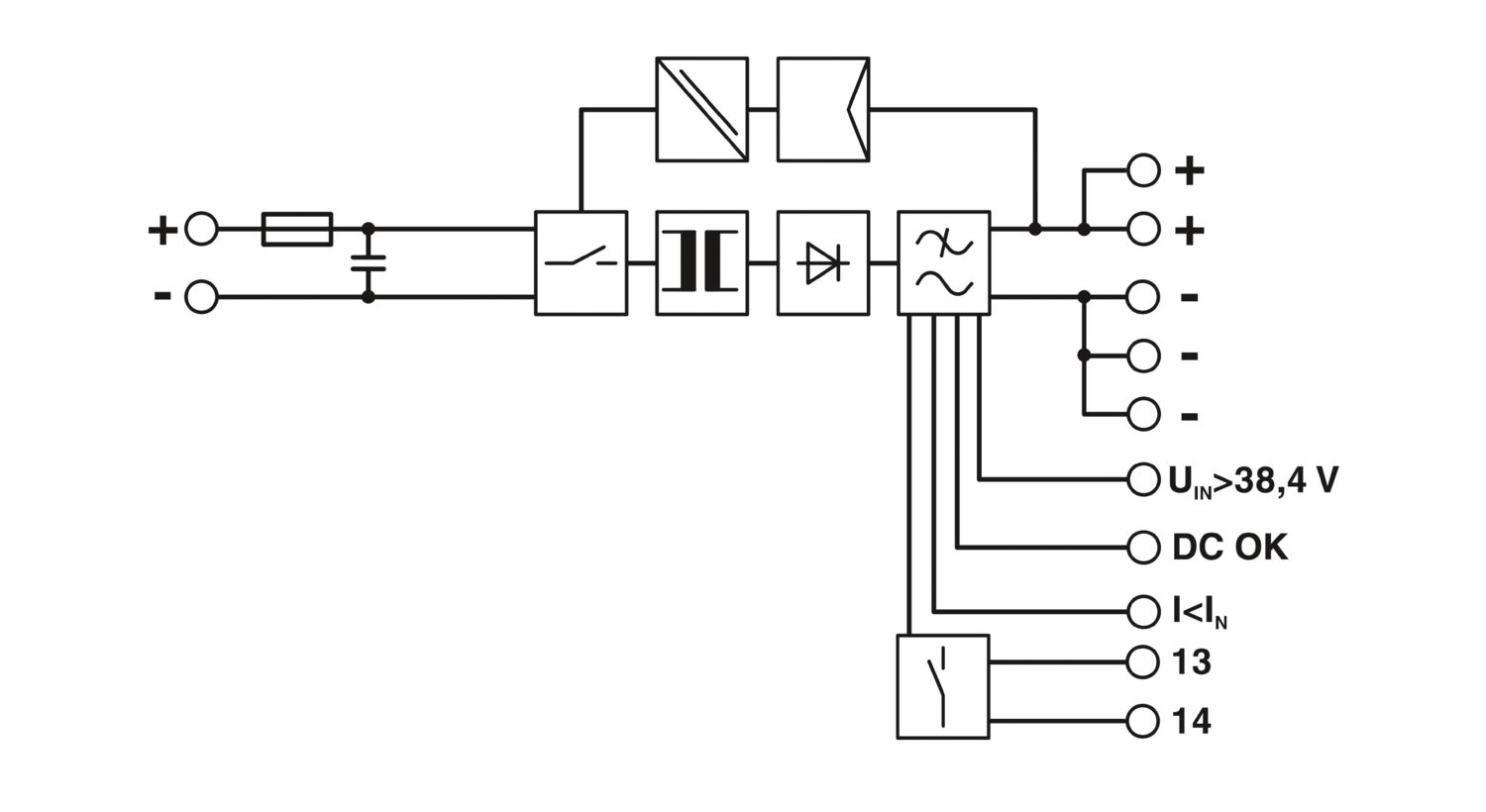

Primär getakteter QUINT DC/DC-Wandler zur Tragschienenmontage mit SFB (Selective Fuse Breaking) Technology, Eingang: 48 V DC, Ausgang: 48 V DC/5 A
Produktdetails
DC-Betrieb | |
Eingangsnennspannungsbereich | 48 V DC |
Eingangsspannungsbereich | 30 V DC ... 60 V DC |
Weitbereichseingang | nein |
Eingangsspannungsbereich DC | 30 V DC ... 60 V DC |
Spannungsart der Versorgungsspannung | DC |
Einschaltstromstoß | < 6 A (typisch) |
Einschaltstromstoßintegral (I2t) | 0,3 A2s |
Netzausfallüberbrückungszeit | typ. 10 ms (48 V DC) |
Stromaufnahme | 7 A (48 V, IBOOST) |
Verpolschutz | ≤ 30 V DC |
Schutzbeschaltung | Transientenüberspannungsschutz; Varistor |
Eingangssicherung | 15 A (intern (Geräteschutz)) |
Wirkungsgrad | > 93 % |
Ausgangscharakteristik | U/I |
Nennausgangsspannung | 48 V DC ±1 % |
Einstellbereich der Ausgangsspannung (USet) | 30 V DC ... 56 V DC (> 48 V DC, leistungskonstant begrenzt) |
Nennausgangsstrom (IN) | 5 A (-25 °C ... 60 °C) |
POWER BOOST (IBoost) | 6,25 A (-25 °C ... 40 °C dauerhaft, UOUT = 48 V DC) |
Selective Fuse Breaking (ISFB) | 30 A (12 ms) |
Magnetische Sicherungsauslösung | B2 / B4 / C2 |
Derating | 60 °C ... 70 °C (2,5 %/K) |
Rückspeisefestigkeit | 60 V DC |
Schutz gegen Überspannung am Ausgang (OVP) | < 60 V DC |
Last kapazitiv maximal | unbegrenzt |
Aktive Strombegrenzung | 7 A |
Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
< 2 % (Laständerung dynamisch 10 % ... 90 %) | |
< 0,1 % (Eingangsspannungsänderung ±10 %) | |
Restwelligkeit | < 20 mVSS |
Ausgangsleistung | 240 W |
Schaltspitzen Nennlast | < 10 mVSS (20 MHz) |
Verlustleistung Leerlauf maximal | 2,7 W |
Verlustleistung Nennlast maximal | 20 W |
Anstiegszeit | < 2 ms (UOUT (10 % ... 90 %)) |
Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
Serienschaltbarkeit | ja |
Signal: DC-OK, aktiv | |
Beschreibung des Ausgangs | UOUT > 0,9 x UN: High-Signal |
Schaltspannungsbereich | 18 V DC ... 24 V DC |
Einschaltstrom maximal | < 20 mA (kurzschlussfest) |
Signal: POWER BOOST, aktiv | |
Beschreibung des Ausgangs | IOUT < IN: High-Signal |
Schaltspannungsbereich | 18 V DC ... 24 V DC |
Einschaltstrom maximal | < 20 mA (kurzschlussfest) |
Signal: UIN OK, aktiv | |
Beschreibung des Ausgangs | UIN > 38,4 V: High-Signal |
Schaltspannungsbereich | 18 V DC ... 24 V DC |
Einschaltstrom maximal | ≤ 20 mA (kurzschlussfest) |
Eingang | |
Anschlussart | Steckbarer Schraubanschluss |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 12 |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Anzugsdrehmoment min | 0,5 Nm |
Anzugsdrehmoment max | 0,6 Nm |
Ausgang | |
Anschlussart | Steckbarer Schraubanschluss |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 12 |
Abisolierlänge | 7 mm |
Schraubengewinde | M3 |
Anzugsdrehmoment min | 0,5 Nm |
Anzugsdrehmoment max | 0,6 Nm |
Signal | |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 12 |
Schraubengewinde | M3 |
Anzugsdrehmoment min | 0,5 Nm |
Anzugsdrehmoment max | 0,6 Nm |
Signalisierungsarten | LED |
aktiver Schaltausgang | |
Relaiskontakt | |
Signalausgang: DC-OK, aktiv | |
Statusanzeige | LED "DC OK" grün |
Signalausgang: POWER BOOST, aktiv | |
Statusanzeige | LED "BOOST" gelb / IOUT > IN : LED an |
Signalausgang: UIN OK, aktiv | |
Statusanzeige | LED "UIN < 38,4 V" gelb / UIN < 38,4 V DC: LED an |
Anzahl Phasen | 1 |
Isolationsspannung Eingang/Ausgang | 1,5 kV (Typprüfung) |
1 kV (Stückprüfung) | |
1 kV (Typprüfung) |
Produkttyp | DC/DC-Wandler |
MTBF (IEC 61709, SN 29500) | > 872000 h (40 °C) |
Isolationseigenschaften | |
Schutzklasse | III |
Verschmutzungsgrad | 2 |
Breite | 48 mm |
Höhe | 130 mm |
Tiefe | 125 mm |
Einbaumaß | |
Einbauabstand rechts/links | 0 mm / 0 mm (≤ 70 °C) |
Einbauabstand rechts/links (aktiv) | 15 mm / 15 mm (≤ 70 °C) |
Einbauabstand oben/unten | 50 mm / 50 mm (≤ 70 °C) |
Einbauabstand oben/unten (aktiv) | 50 mm / 50 mm (≤ 70 °C) |
Alternative Montage | |
Breite | 122 mm |
Höhe | 130 mm |
Tiefe | 51 mm |
Montageart | Tragschiene: 35 mm |
Montagehinweis | anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm |
Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Schutzlackiert | nein |
Gehäusematerial | Metall |
Ausführung der Gehäuse | Aluminium (AlMg3) |
Ausführung der Haube | Stahlblech verzinkt, Chrom(VI)-frei |
Umgebungsbedingungen | |
Schutzart | IP20 |
Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Umgebungstemperatur (Startup type tested) | -40 °C |
Klimaklasse | 3K3 (nach EN 60721) |
Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
Bahnanwendungen | EN 50121-4 |
Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
Norm - Schutzkleinspannung | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Norm - Sichere Trennung | DIN VDE 0100-410 |
UL-Zulassungen | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
EMV-Anforderungen Störaussendung | EN 61000-6-3 |
EN 61000-6-4 | |
EMV-Anforderungen Störfestigkeit | EN 61000-6-1 |
EN 61000-6-2 | |
Entladung statischer Elektrizität | |
Normen/Bestimmungen | EN 61000-4-2 |
Entladung statischer Elektrizität | |
Kontaktentladung | 8 kV (Prüfschärfegrad 4) |
Luftentladung | 15 kV (Prüfschärfegrad 4) |
Bemerkung | Kriterium A |
Elektromagnetisches HF-Feld | |
Normen/Bestimmungen | EN 61000-4-3 |
Elektromagnetisches HF-Feld | |
Frequenzbereich | 80 MHz ... 1 GHz |
Prüffeldstärke | 20 V/m (Prüfschärfegrad 3) |
Frequenzbereich | 1 GHz ... 2 GHz |
Prüffeldstärke | 20 V/m (Prüfschärfegrad 3) |
Frequenzbereich | 2 GHz ... 3 GHz |
Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
Bemerkung | Kriterium A |
Schnelle Transienten (Burst) | |
Normen/Bestimmungen | EN 61000-4-4 |
Schnelle Transienten (Burst) | |
Eingang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
Ausgang | 2 kV (Prüfschärfegrad 3 - unsymmetrisch) |
Signal | 2 kV (Prüfschärfegrad 4 - unsymmetrisch) |
Bemerkung | Kriterium A |
Stoßspannungsbelastung (Surge) | |
Normen/Bestimmungen | EN 61000-4-5 |
Stoßspannungsbelastung (Surge) | |
Eingang | 1 kV (Prüfschärfegrad 3 - unsymmetrisch) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) | |
Ausgang | 1 kV (Prüfschärfegrad 3 - symmetrisch) |
2 kV (Prüfschärfegrad 3 - unsymmetrisch) | |
Signal | 1 kV (Prüfschärfegrad 2 - unsymmetrisch) |
Bemerkung | Kriterium A |
Leitungsgeführte Beeinflussung | |
Normen/Bestimmungen | EN 61000-4-6 |
Leitungsgeführte Beeinflussung | |
Eingang/Ausgang/Signal | unsymmetrisch |
Frequenzbereich | 0,1 MHz ... 80 MHz |
Bemerkung | Kriterium A |
Spannung | 10 V (Prüfschärfegrad 3) |
Störaussendung | |
Normen/Bestimmungen | EN 61000-6-3 |
Funkstörspannung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
Funkstörstrahlung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
Kriterien | |
Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
Artikelnummer | 2905008 |
Verpackungseinheit | 1 Stück |
Mindestbestellmenge | 1 Stück |
Verkaufsschlüssel | H1 - Stromversorgungen |
Produktschlüssel | CMDQ44 |
Katalogseite | Seite 293 (C-4-2019) |
GTIN | 4046356908429 |
Gewicht pro Stück (inklusive Verpackung) | 1.151,9 g |
Gewicht pro Stück (exklusive Verpackung) | 932 g |
Zolltarifnummer | 85044095 |
Ursprungsland | IN |
ECLASS
ECLASS-13.0 | 27040701 |
ETIM
ETIM 9.0 | EC002540 |
UNSPSC
UNSPSC 21.0 | 39121000 |
UL Recognized
Zulassungs-ID: E211944EAC
Zulassungs-ID: RU S-DE.BL08.W.00764UL Listed
Zulassungs-ID: E123528cUL Listed
Zulassungs-ID: E123528EAC
Zulassungs-ID: RU S-DE.BL08.W.00764IECEE CB Scheme
Zulassungs-ID: DE/PTZ/0047cUL Listed
Zulassungs-ID: E199827UL Listed
Zulassungs-ID: E199827EU RoHS | |
Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
Ausnahmeregelungen soweit bekannt | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-25
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
EU REACH SVHC | |
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
Kompatible Produkte
Ihre Vorteile
Zuverlässiges Starten schwieriger Lasten dank der statischen Leistungsreserve POWER BOOST mit bis zu 125 % Nennstrom dauerhaft
Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten
Konstante Spannung: Auffrischen der Ausgangsspannung auch am Ende langer Leitungen
Ermöglichen das Umsetzen auf verschiedene Spannungsebenen
Galvanische Isolation: Für den Aufbau unabhängiger Versorgungssysteme
