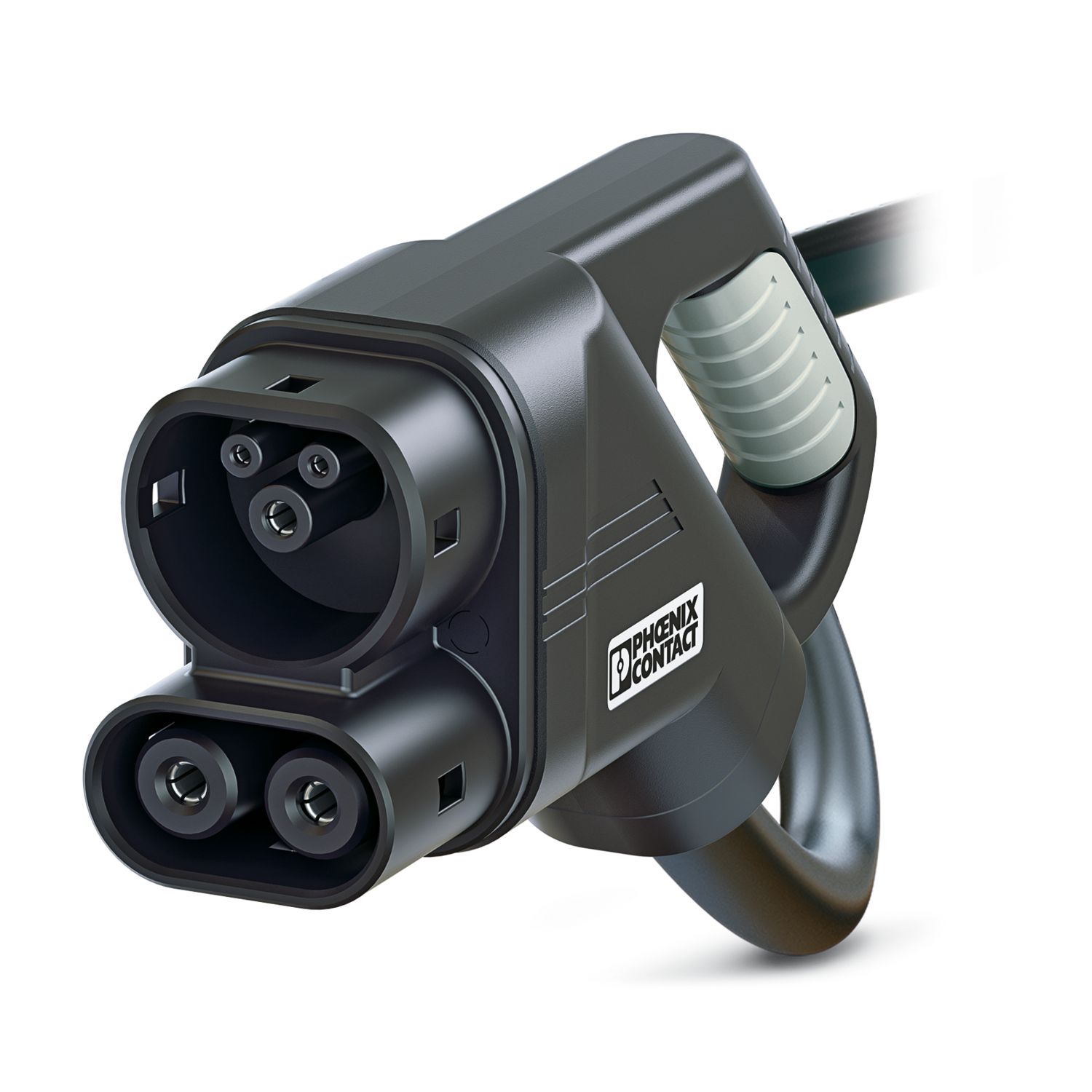

EV-T2M4CC-DC125A-6,5M50ESBK00 - DC-Ladekabel - 1010314

Artikeleigenschaften

Produkttyp	DC-Ladekabel
Produktfamilie	CHARX connect
Anwendung	zum Laden mit Gleichstrom (DC) von Elektrofahrzeugen (EV)
	zur Installation an Ladestationen für die Elektromobilität (EVSE)
	Combined Charging System
Ladestandard	CCS Typ 2
Lademodus	Mode 4
Aufgebrachtes Logo	PHOENIX CONTACT-Logo

Elektrische Eigenschaften

Art des Ladestroms	DC
Ladestrom	125 A DC
Ladeleistung	125 kW
Bemessungsspannung	1000 V
Sensortyp	Pt 1000
Normen/Bestimmungen	DIN EN 60751
Anbringungsstelle	Sensor an den DC-Kontakten
Abschalttemperatur	90 °C ±1 K (entspricht einem Pt 1000-Wert von 1346,5 Ω)
Langzeitstabilität	0,06 % (nach 1000 Stunden bei 130 °C)
Empfohlener Messstrom	1 mA (1 V bei 0 °C)
Koeffizient	3850 ppm/K
Umgebungstemperatur	-50 °C ... 130 °C (Betrieb)

Materialangaben

Kabel / Leitung

Leitungslänge	6,5 m
Leitungsnormen/-bestimmungen	prEN 50620/DIN EN 50620
Leitungszertifizierungen	VDE-Reg.
Leitungsgewicht	max. 1620,00 kg/km
Leitungstyp	Klasse 6
Leitungsart	gerade
Leitungsaufbau	2 x 50 mm² + 1 x 25 mm² + 3 x 2 x 0,75 mm²
Leitungsaußendurchmesser	28,10 mm ±0,5 mm
Außenmantel, Material	TPE-U
Abisolierlänge der Ummantelung	140 mm ±10 mm
Abisolierlänge	140 mm ±10 mm
Leitungs-Widerstand	≤ 0,00039 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur)
Biegeradius	min. 281 mm (10x Ø)
Leitungslänge	6,5 m
Abisolierlänge	140 mm ±10 mm
Leitungsaußendurchmesser	28,10 mm ±0,5 mm
Leitungstyp	Klasse 6
Leitungszertifizierungen	VDE-Reg.
Leitungsnormen/-bestimmungen	prEN 50620/DIN EN 50620
Leitungs-Widerstand	≤ 0,00039 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur)

Normen und Bestimmungen

Artikelnummer	1010314
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	Q1 - Elektromobilität
Produktschlüssel	XWBAAD
GTIN	4055626482484
Gewicht pro Stück (inklusive Verpackung)	11.501 g
Gewicht pro Stück (exklusive Verpackung)	11.376 g
Zolltarifnummer	85444290
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-10 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %

EV-T2M4CC-DC125A-6,5M50ESBK00 - DC-Ladekabel

1010314

Normen
Normen/Bestimmungen	IEC 62196-3
