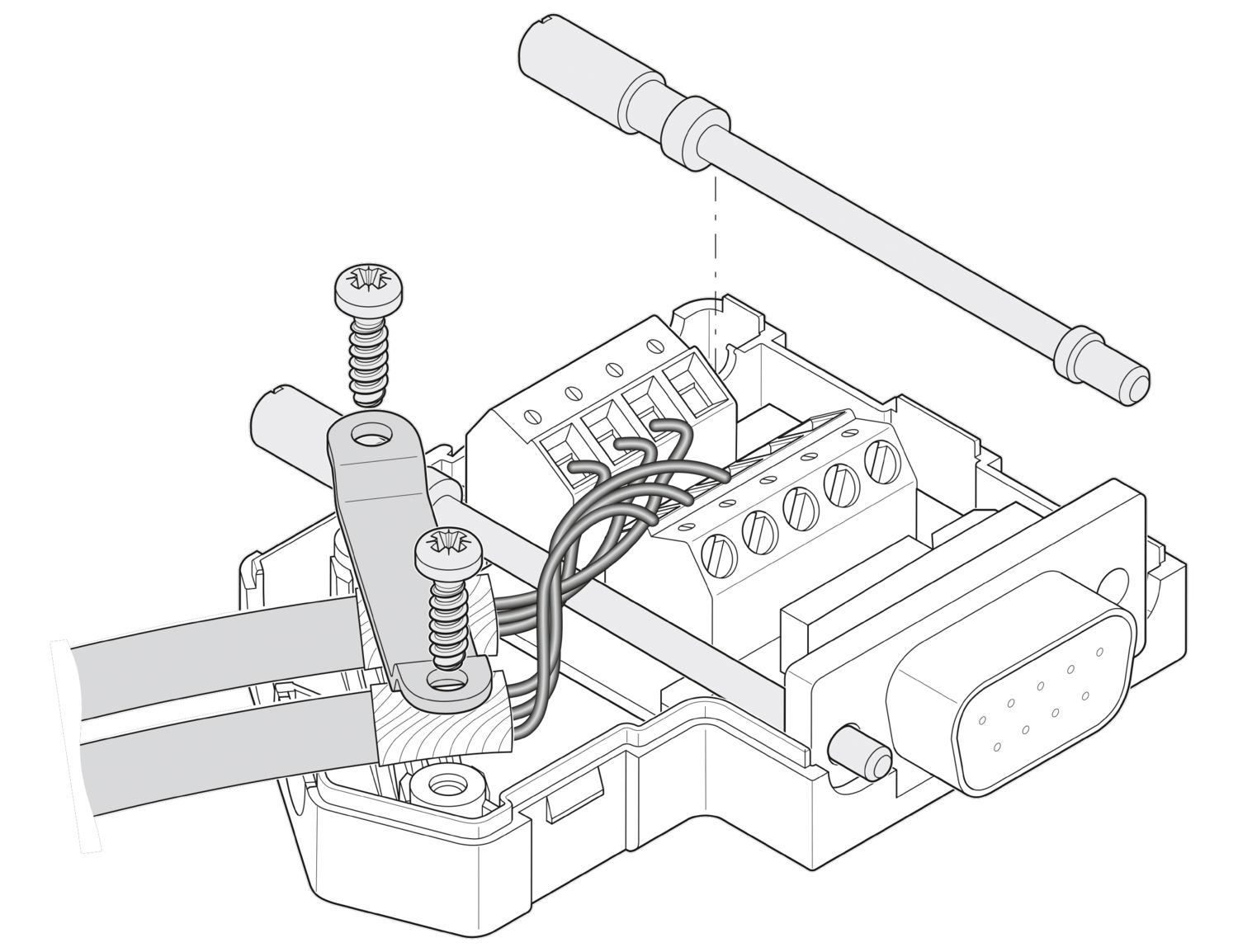

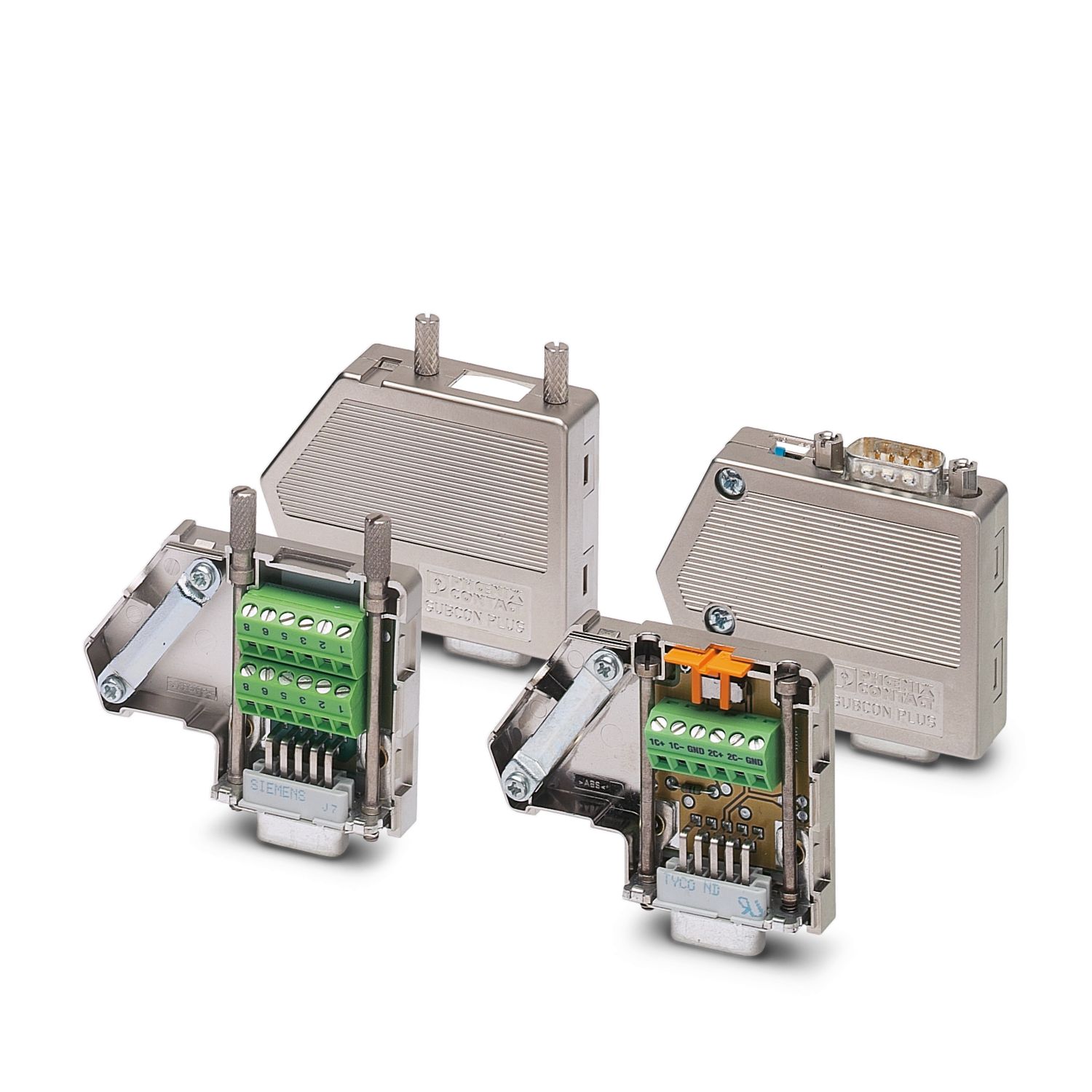

Für den Aufbau von Feldbussystemen mit RS-485-Schnittstellen sind häufig zwei Kabelzuführungen an den verwendeten D-SUB-Steckern erforderlich. Die Steckerfamilie SUBCON-PLUS erfüllt diese Anforderung und führt die Anschlüsse auf Schraubklemmen – allerdings doppelt – eben für zwei Kabel. Das bedeutet Übersichtlichkeit in der Verdrahtung und Erleichterung für jede Inbetriebnahme. Natürlich sind auch diese Stecker mit einem metallisierten Gehäuse gegen EMV-Einflüsse geschirmt. Zusätzlich kann durch wahlweises Einlegen des Anschlussblockes in Ober- bzw. Unterschale vor Ort die Auswahl der Kabelzuführung von rechts oder links erfolgen.
SUBCON-PLUS 9/M
-
D-SUB-Busstecker
2744018
D-SUB-Stecker, 9-polig, Stift, zwei Kabelzuführungen unter 35°, Universaltyp für alle Systeme, Pinbelegung: 1, 2, 3, 4, 5, 6, 7, 8, 9 auf je eine Schraubanschlussklemme
Produktdetails
| Nutzungsbeschränkung | |
| CCCex -Hinweis | Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt. |
| Produkttyp | Datenstecker |
| MTTF | 6706 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %) |
| 1817 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %) | |
| 155 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %) | |
| Pinbelegung | alle Anschlüsse 1:1 auf Schraubklemme |
| Nennspannung UN | 50 V DC |
| Nennstrom IN | 100 mA |
| Übertragungsmedium | Kupfer |
| D-SUB-Steckanschluss | |
| Anschlussart | D-SUB-Stecker |
| Printanschluss | |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 5 mm |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1 mm² |
| Einleiter/Klemmstelle starr AWG min. | 26 |
| Einleiter/Klemmstelle starr AWG max. | 16 |
| Leiterquerschnitt flexibel AWG min | 26 |
| Leiterquerschnitt flexibel AWG max | 18 |
| Bussystem | RS-485 |
| Signal | RS-485 |
| Maßzeichnung |
|
| Breite | 16 mm |
| Höhe | 44 mm |
| Länge | 60 mm |
| Material (Gehäuse) | ABS (metallisiert) |
| Leitungsaußendurchmesser | 6 mm ... 10 mm (Ankommende Busleitung) |
| Mechanische Daten | |
| Steckzyklen | > 200 |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | Vibration (Betrieb): 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung |
| Schock nach EN 60068-2-27/IEC 60068-2-27 | Schock (Betrieb): 15g, 11 ms Dauer, Halbsinus-Schockimpuls |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 75 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 80 °C |
| Höhenlage | ≤ 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| ATEX | |
| Kennzeichnung | II 3 G Ex ec IIC T4 Gc |
| Zertifikat | PxCIF15ATEX2744241X |
| Hinweis | Beachten Sie die besonderen Installationshinweise in der Dokumentation! |
| Schadgastest | |
| Kennzeichnung | ISA-S71.04-1985 G3 Harsh Group A |
| Frei von lackbenetzungsstörenden Substanzen | VDMA 24364:2018-05 |
Ihre Vorteile

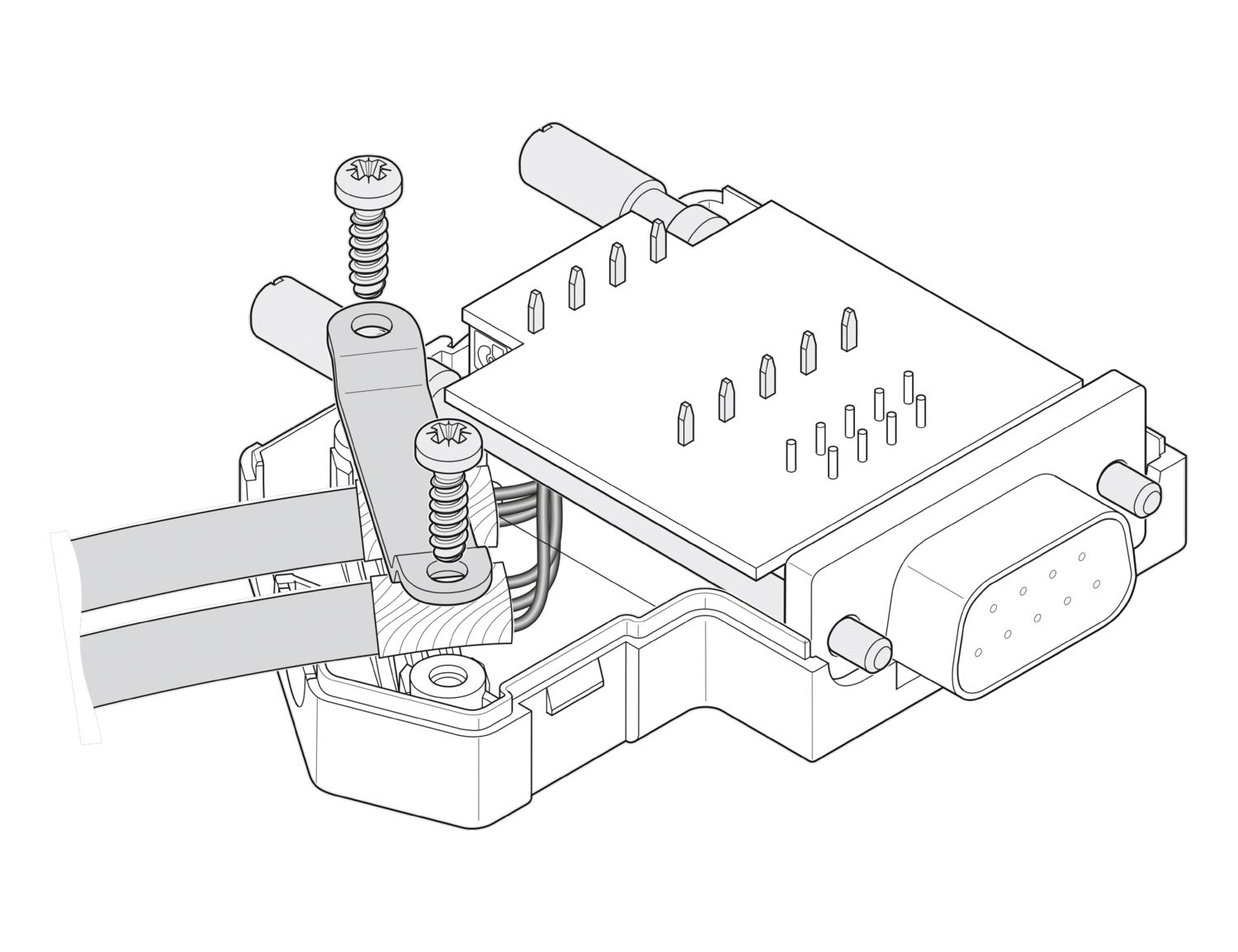

Konfektionierung unter Feldbedingungen

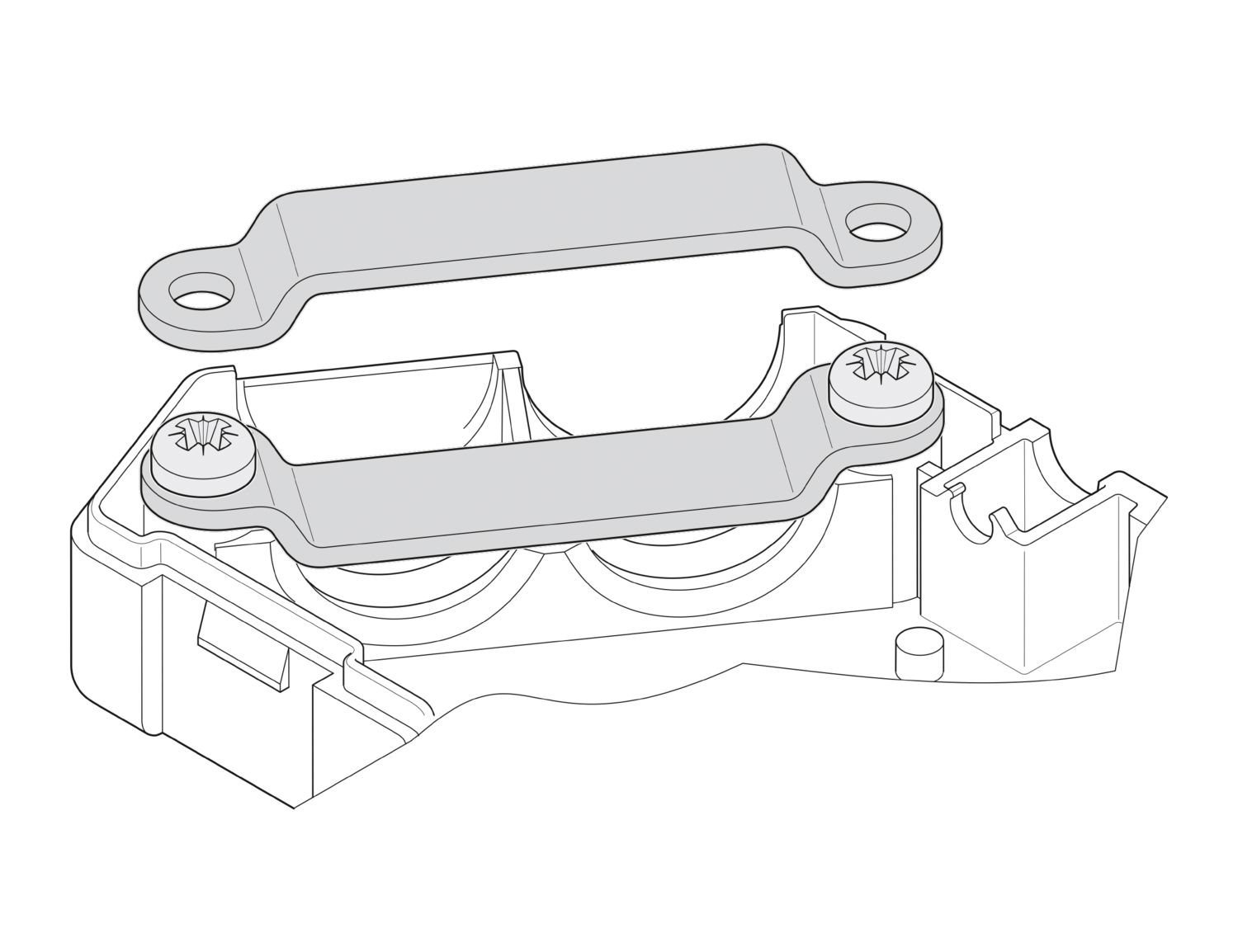

Separate Klemmen für jede Leitung
Hohe Übertragungsrate

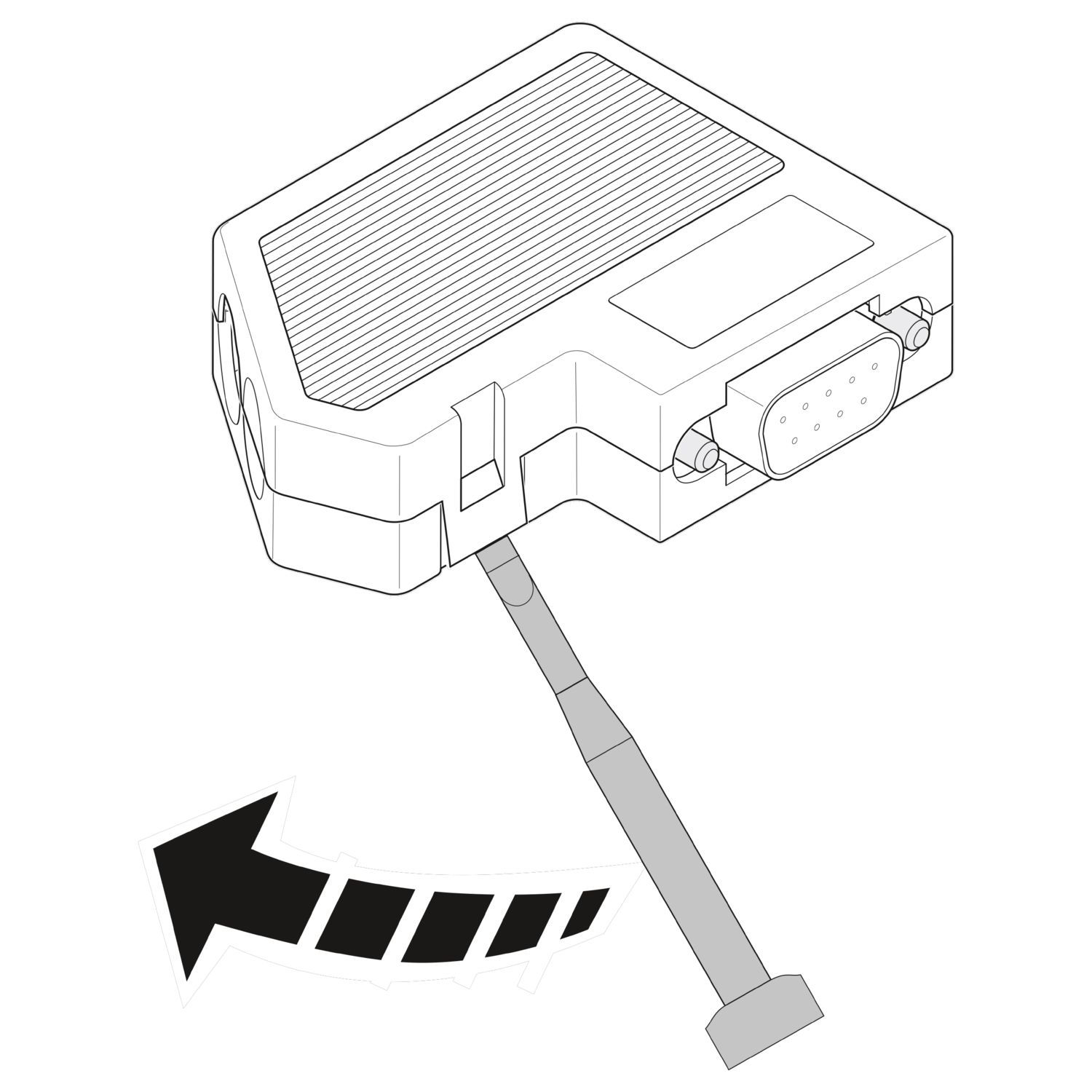

Einfache Montage durch Rändelschrauben
Hohe EMV-Sicherheit
Kabelzuführung flexibel wählbar
Universell einsetzbar

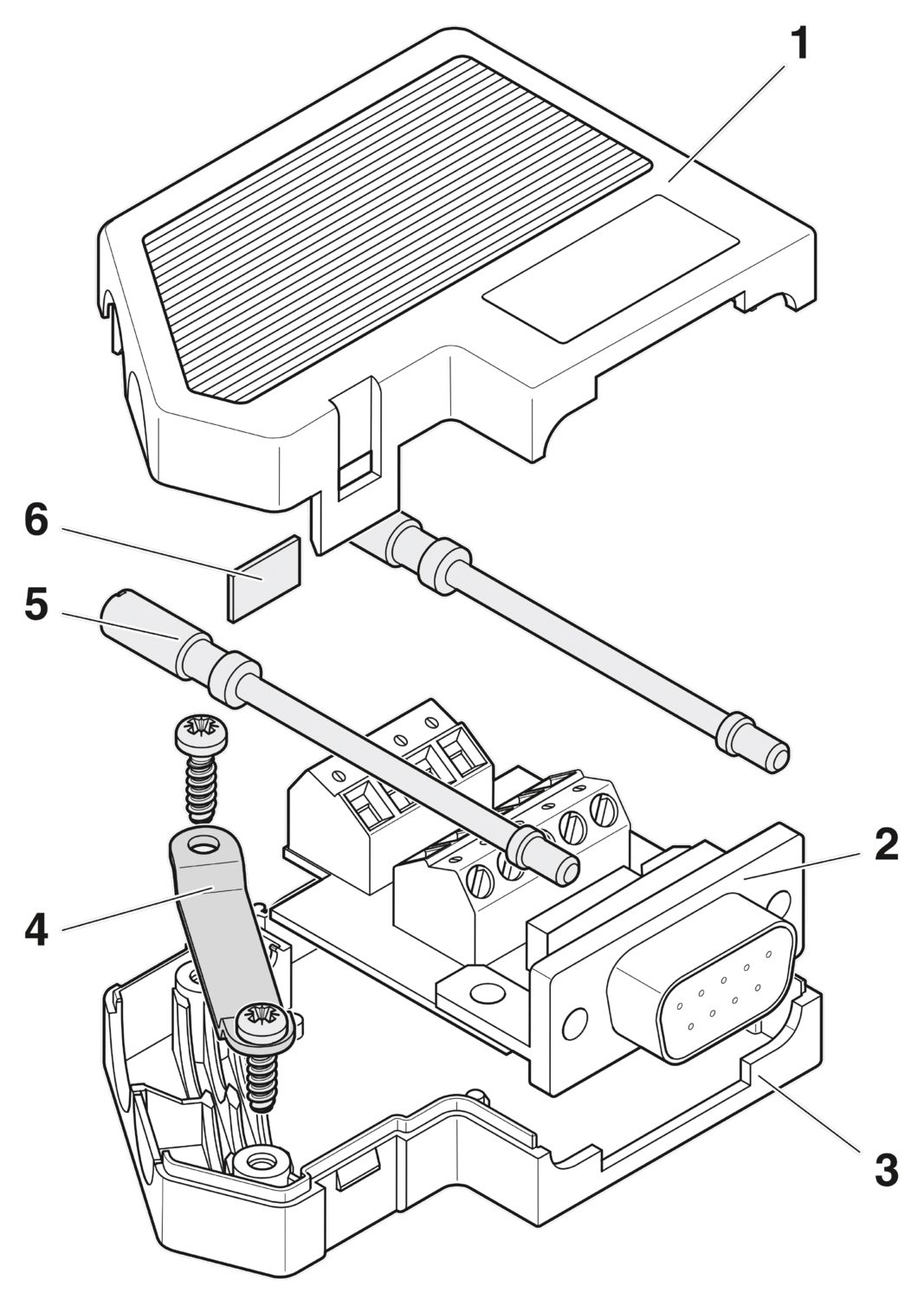

Änderung der D-SUB-Orientierung durch wendbaren Anschlussblock
