VIP-2/SC/FLK14/LED/PLC - Passivmodul

2322249

VARIOFACE-Übergabemodul, mit Leuchtanzeige, für 8 Kanäle

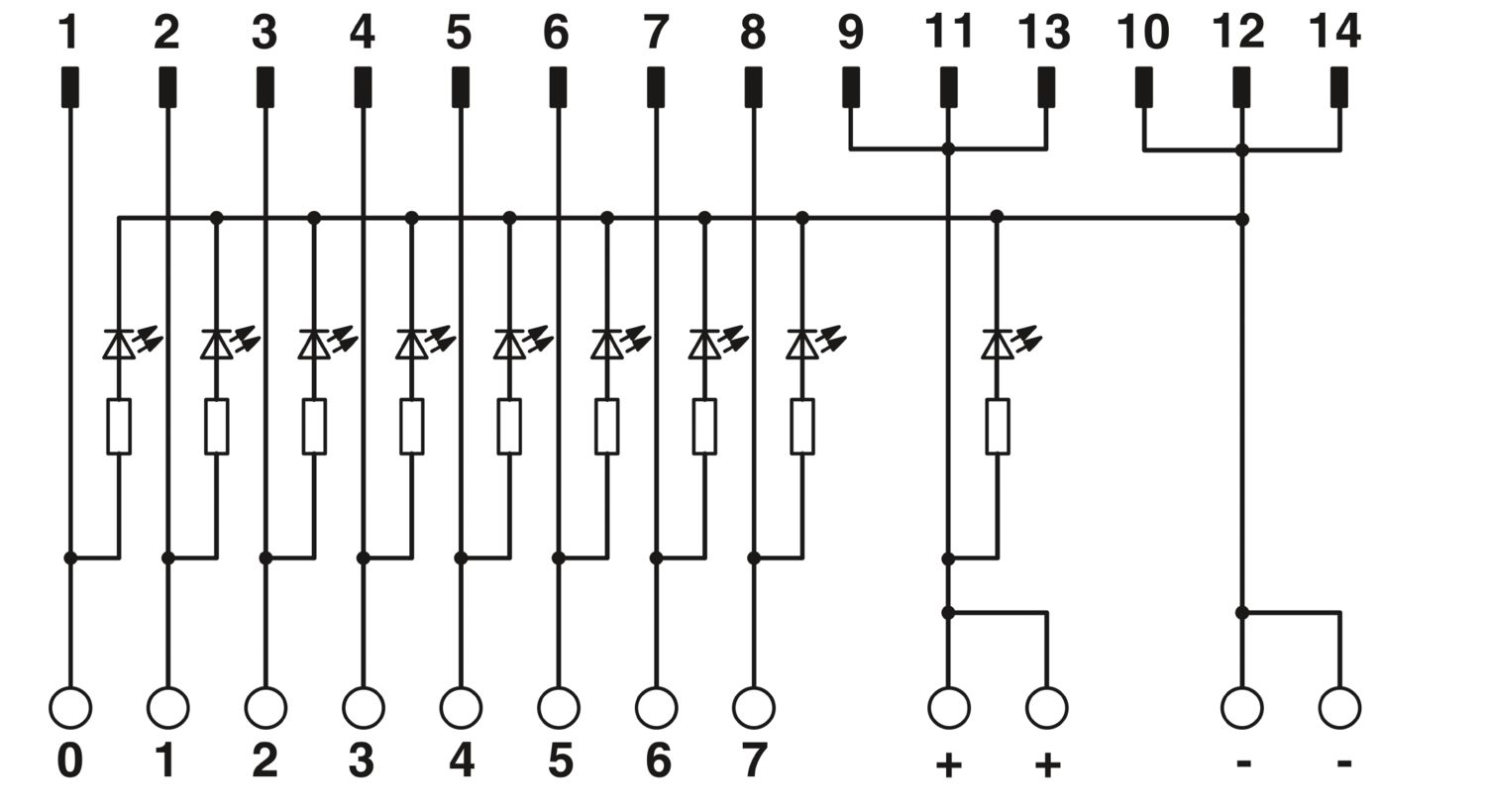

Produktdetails

Produkttyp	Übergabemodul
Produktfamilie	VARIOFACE Professional
Polzahl	14
Anzahl der Kanäle	8
Isolationseigenschaften
Überspannungskategorie	II
Verschmutzungsgrad	2

Nennspannung U_N	24 V DC
Max. Strombelastbarkeit je Zweig	1 A
Summenstrom Spannungseinspeisung maximal	3 A
Bemessungsstoßspannung	0,6 kV
Unterstützte Steuerung SIEMENS S7-1500
Passende I/O-Karte	6ES7521-1BH00-0AB0
	6ES7521-1BL00-0AB0
	6ES7521-1BP00-0AA0 (Sinking mode)
	6ES7522-1BH00-0AB0
	6ES7522-1BH01-0AB0
	6ES7522-1BL00-0AB0
	6ES7522-1BL01-0AB0
	6ES7522-1BP00-0AA0
	6ES7523-1BP50-0AA0 (DI32 (Sinking mode))
Unterstützte Steuerung ABB S800 I/O
Passende I/O-Karte	DI810
	DI818
	DI830
	DI840
	DO810
	DO840
Unterstützte Steuerung ALLEN-BRADLEY ControlLogix
Passende I/O-Karte	1756-IB32
	1756-OB32
	1756-IB16
	1756-OB16E
Unterstützte Steuerung GE-FANUC RX3i
Passende I/O-Karte	IC694MDL754
	IC694MDL660
Unterstützte Steuerung HONEYWELL Experion PKS C200
Passende I/O-Karte	TC-IDD 321
	TC-ODD 321
Unterstützte Steuerung MITSUBISHI MELSEC L
Passende I/O-Karte	LX41C4
	LX42C4
	LY41NT1P
	LY42NT1P
	LY41PT1P
	LY42PT1P
Unterstützte Steuerung MITSUBISHI MELSEC Q
Passende I/O-Karte	QX81
	QY81P
	QX41
	QX41-S1
	QX42
	QX42-S1
	QY41P
	QY42P
	QH42P
	QX82
	QX82-S1
	QY82P
Unterstützte Steuerung SIEMENS S7-300 / ET 200 M
Passende I/O-Karte	CPU 313C-2DP
	CPU 314C-2DP
	CPU 314C-2PtP
	6ES7321-1BH02-0AA0
	6ES7321-1BL00-0AA0
	6ES7322-1BH01-0AA0
	6ES7322-1BL00-0AA0
	6ES7323-1BH01-0AA0
	6ES7323-1BL00-0AA0
Unterstützte Steuerung SIEMENS S7-400
Passende I/O-Karte	6ES7421-1BL01-0AA0
	6ES7422-1BL00-0AA0
	6ES7422-7BL00-0AB0
Unterstützte Steuerung SCHNEIDER ELECTRIC Modicon TSX QUANTUM
Passende I/O-Karte	DDI 353
	DDI 853
	DDO 353

Feldebene
Anschluss gemäß Norm	IEC / EN
Anschlussart	Schraubanschluss
Abisolierlänge	8 mm
Schraubengewinde	M3
Leiterquerschnitt starr	0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel	0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG	24 ... 12
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm
Steuerungsebene
Anschlussart	IDC/FLK-Stiftleiste
Anzahl der Anschlüsse	1
Polzahl	14
Rastermaß	2,54 mm

Statusanzeige	LED
Statusanzeige vorhanden	ja

Artikelabmessungen
Breite	39,8 mm
Höhe	65,5 mm
Tiefe	56 mm

Farbe	grau (RAL 7042)
Brennbarkeitsklasse nach UL 94	V0
Isolierstofftyp Gehäuse	Polyamid PA unverstärkt

Umgebungsbedingungen
Umgebungstemperatur (Betrieb)	-20 °C ... 50 °C
Umgebungstemperatur (Lagerung/Transport)	-20 °C ... 70 °C

Normen/Bestimmungen	IEC 60664
	DIN EN 50178

Montageart	Tragschienenmontage
Einbaulage	beliebig

Hinweis zum Betrieb	Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.

Kaufmännische Daten

Artikelnummer	2322249
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	I1 - Systemverkabelung
Produktschlüssel	DK2111
Katalogseite	Seite 516 (C-5-2019)
GTIN	4046356450973
Gewicht pro Stück (inklusive Verpackung)	74,5 g
Gewicht pro Stück (exklusive Verpackung)	74,5 g
Zolltarifnummer	85366990
Ursprungsland	US

Klassifikationen

Zulassungen

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A	28 - 12

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A	30 - 12

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A	30 - 12

Approval Specification Data
	Nennspannung U_N	Nennstrom I_N	Querschnitt AWG	Querschnitt mm²
	24 V	1 A	28 - 12

Environmental product compliance

Kompatible Produkte

Zubehör

Ihre Vorteile

Optional mit LED

Einsetzbar für digitale I/O-Baugruppen

Byteweise Beschriftung

PHOENIX CONTACT Deutschland GmbH (Vertrieb)
Phoenix Contact GmbH & Co. KG (Unternehmenszentrale)

Flachsmarktstraße 8, D-32825 Blomberg

Eine Frage stellen +49 5235 3-12000 info@phoenixcontact.de

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Kein Stoff mit einem Massenanteil von mehr als 0,1 %
