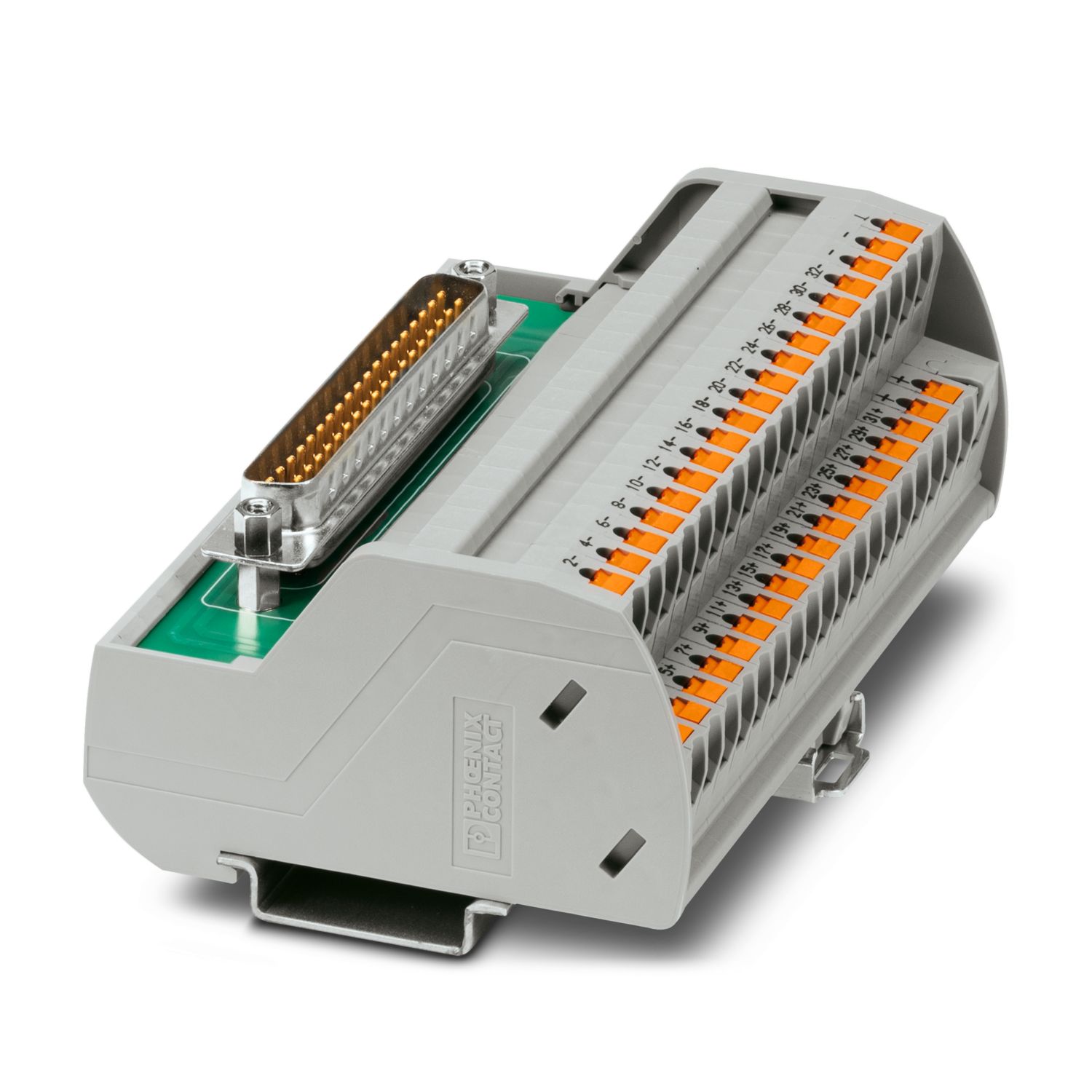

VIP-2/PT/D37SUB/M/SO
-
Übergabemodul
2904278
VARIOFACE-Modul, mit Push-in-Anschlüssen und D-SUB-Miniatur-Stiftleiste, zur Montage auf NS 35-Tragschienen, Polzahl: 37
Produktdetails
| Produkttyp | Übergabemodul |
| Produktfamilie | VARIOFACE Professional |
| Polzahl | 37 |
| Anzahl der Kanäle | 16 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 2 |
| Nennspannung UN | 25 V AC |
| 60 V DC | |
| Max. Strombelastbarkeit je Zweig | 2 A |
| Bemessungsstoßspannung | 1,2 kV |
| Unterstützte Steuerung: HONEYWELL Experion PKS C300/C-Series | |
| Passende I/O-Karte | TDIL01 (non-redundant) |
| TDIL11 (redundant) | |
| TDOB01 (non-redundant) | |
| TDOB11 (redundant) | |
| TAIX01 (non-redundant) | |
| TAIX11 (redundant) | |
| TAOX01 (non-redundant) | |
| TAOX11 (redundant) | |
| Feldebene | |
| Anschluss gemäß Norm | IEC / EN |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Polzahl | 37 |
| Leiterquerschnitt starr | 0,14 mm² ... 4 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Steuerungsebene | |
| Anschlussart | D-SUB-Stiftleiste |
| Anzahl der Anschlüsse | 1 |
| Polzahl | 37 |
| Statusanzeige | nein |
| Statusanzeige vorhanden | nein |
| Artikelabmessungen | |
| Breite | 102,8 mm |
| Höhe | 72,1 mm |
| Tiefe | 46,6 mm |
| Farbe | grau (RAL 7042) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstofftyp Gehäuse | Polyamid PA unverstärkt |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -20 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
| Normen/Bestimmungen | DIN EN 50178 |
| Montageart | Tragschienenmontage |
| Einbaulage | beliebig |
| Allgemein | Standard- oder halogenfreie Kabel |
| Hinweis zum Betrieb | Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden. |
| Artikelnummer | 2904278 |
| Verpackungseinheit | 1 Stück |
| Mindestbestellmenge | 1 Stück |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Verkaufsschlüssel | DI |
| Produktschlüssel | DK212H |
| GTIN | 4046356812603 |
| Gewicht pro Stück (inklusive Verpackung) | 217,2 g |
| Gewicht pro Stück (exklusive Verpackung) | 217,2 g |
| Zolltarifnummer | 85366990 |
| Ursprungsland | US |
ECLASS
| ECLASS-13.0 | 27141152 |
| ECLASS-15.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Erfüllt die Anforderungen nach RoHS-Richtlinie | Ja |
| Ausnahmeregelungen soweit bekannt | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
|
| EU REACH SVHC | |
| Hinweis auf REACH-Kandidatenstoff (CAS-Nr.) | Lead (CAS-Nr.: 7439-92-1) |
| SCIP | f3ea590a-dfc1-4b1b-aea2-2b9268e5b090 |
Kompatible Produkte
-
-
CABLE-D37SUB/B/B/ 200/KONFEK/S - Kabel 2305512
-
CABLE-D37SUB/B/B/ 300/KONFEK/S - Kabel 2305525
-
CABLE-D37SUB/B/B/ 400/KONFEK/S - Kabel 2900759
-
CABLE-D37SUB/B/B/ 600/KONFEK/S - Kabel 2900760
-
CABLE-D37SUB/B/B/ 800/KONFEK/S - Kabel 2900761
-
CABLE-D37SUB/B/B/1000/KONFEK/S - Kabel 2900762
-
CABLE-D37SUB/B/B/1500/KONFEK/S - Kabel 2900763
-
CABLE-D37SUB/B/B/2000/KONFEK/S - Kabel 2900764
-
CABLE-D37SUB/B/B/2500/KONFEK/S - Kabel 2902074
-
CABLE-D37SUB/B/B/3000/KONFEK/S - Kabel 2902075
-
CABLE-D37SUB/B/B/3500/KONFEK/S - Kabel 2902076
-
CABLE-D37SUB/B/B/4000/KONFEK/S - Kabel 2902077
-
CABLE-D37SUB/B/B/HF/S/ 1,0M - Kabel 2908516
-
CABLE-D37SUB/B/B/HF/S/ 2,0M - Kabel 2908517
-
CABLE-D37SUB/B/B/HF/S/ 3,0M - Kabel 2908518
-
CABLE-D37SUB/B/B/HF/S/10,0M - Kabel 2908522
-
CABLE-D37SUB/B/B/HF/S/15,0M - Kabel 2908523
-
CABLE-D37SUB/B/B/HF/S/20,0M - Kabel 2908525
-
CABLE-D37SUB/B/B/HF/S/25,0M - Kabel 2908526
-
CABLE-D37SUB-B-B-HF-S/... - Kabel 1075563
Ihre Vorteile
Diese VARIOFACE-Module werden in Kombination mit den jeweiligen Frontadaptern eingesetzt
