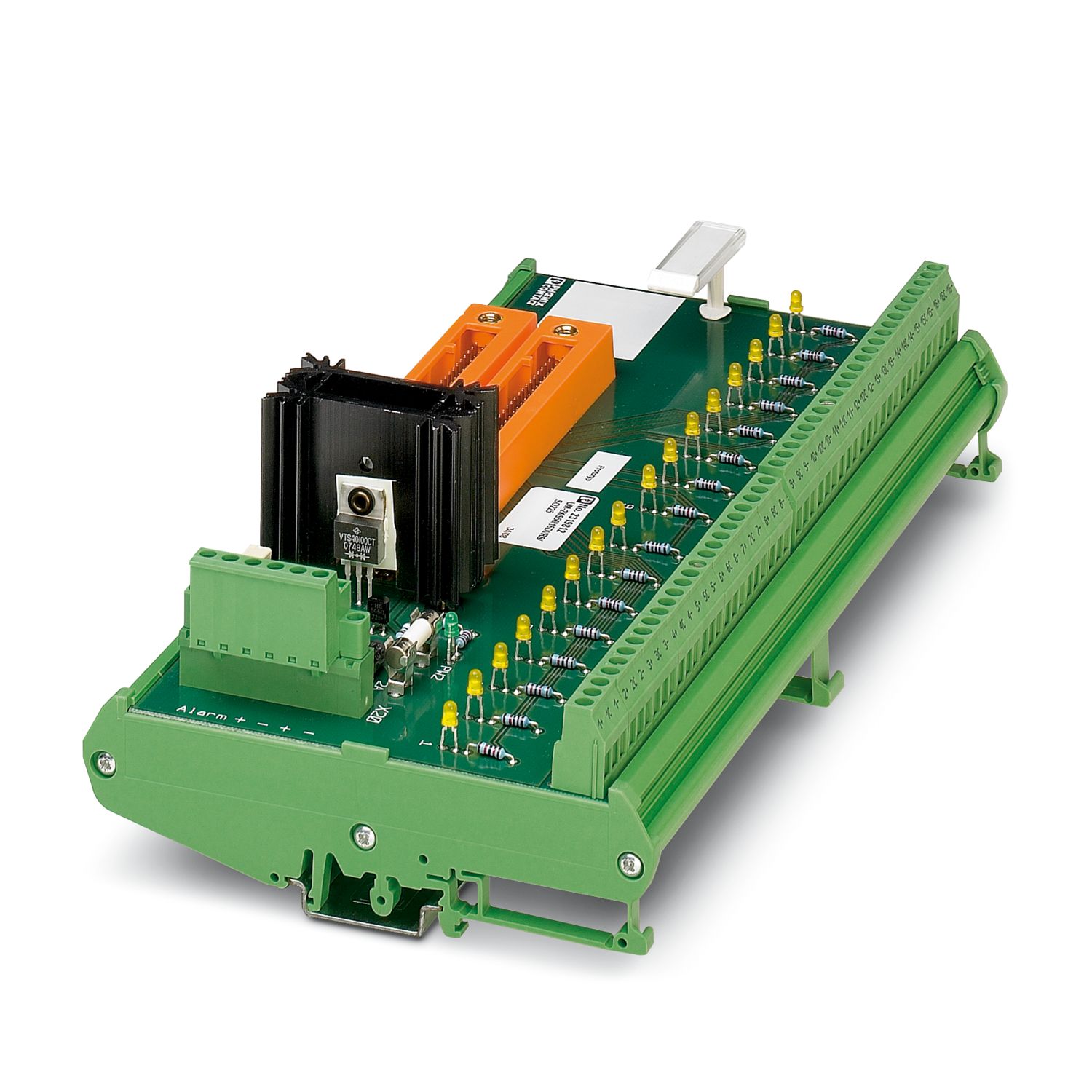

16-kanaliges Digital-Eingabemodul mit Schraubanschluss und redundanter Spannungseinspeisung. Geeignet für die Yokogawa-Karte SDV 144.
Produktdetails
Produkttyp
Übergabemodul
Anzahl der Kanäle
16
Isolationseigenschaften: Luft- und Kriechstrecken
Isolierung
Funktionsisolierung
Überspannungskategorie
II
Verschmutzungsgrad
2
Nennspannung UN
30 V DC
Max. Strombelastbarkeit je Zweig
100 mA
Summenstrom aller Zweige maximal
2 A
Luft- und Kriechstrecken
Bemessungsisolationsspannung
50 V
Bemessungsstoßspannung
0,5 kV (1,2 / 50 μs)
Unterstützte Steuerung YOKOGAWA ProSafe-RS
Passende I/O-Karte
SDV144
Feldebene
Anschlussart
Schraubanschluss
Polzahl
48
Leiterquerschnitt starr
0,2 mm² ... 4 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Steuerungsebene
Anschlussart
Yokogawa, KS kompatibel
Anzahl der Anschlüsse
2
Polzahl
50
Anzugsdrehmoment
0,5 Nm
Versorgung
Anschlussart
Schraubanschluss
Anzahl der Anschlüsse
1
Polzahl
6
Leiterquerschnitt starr
0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel
0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG
24 ... 12
Statusanzeige vorhanden
ja
Artikelabmessungen
Breite
250 mm
Höhe
125,4 mm
Tiefe
75,6 mm
Farbe
grün (RAL 6021)
Isolierstofftyp Gehäuse
PVC
Umgebungsbedingungen
Schutzart
IP00
Schutzart (Einbauort)
≥ IP54 (Einbauort)
Umgebungstemperatur (Betrieb)
-20 °C ... 55 °C
Höhenlage
< 2000 m
Luft- und Kriechstrecken
Normen/Bestimmungen
EN IEC 60664-1
Montageart
Tragschienenmontage
Einbaulage
beliebig
Hinweis zum Betrieb
Spannungsüberwachung auf dem Modul funktioniert nicht in Kombination mit vorgeschalteten HESILED-Sicherungsklemmen mit integrierter Leuchtanzeige.
Hinweis zum Betrieb
Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
Artikelnummer
2319812
Verpackungseinheit
1 Stück
Mindestbestellmenge
1 Stück
Hinweis
Auftragsgebundene Fertigung (keine Rücknahme)
Verkaufsschlüssel
I1 - Systemverkabelung
Produktschlüssel
DK2A8N
GTIN
4046356440349
Gewicht pro Stück (inklusive Verpackung)
584,4 g
Gewicht pro Stück (exklusive Verpackung)
333,33 g
Zolltarifnummer
85369010
Ursprungsland
DE
ECLASS
ECLASS-13.0
27141152
ECLASS-15.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
EAC
Zulassungs-ID: RU*-DE.*08.B.01829*
EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie
Ja
Ausnahmeregelungen soweit bekannt
6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)
Hexahydromethylphthalic anhydride(CAS-Nr.: Nicht zutreffend)
