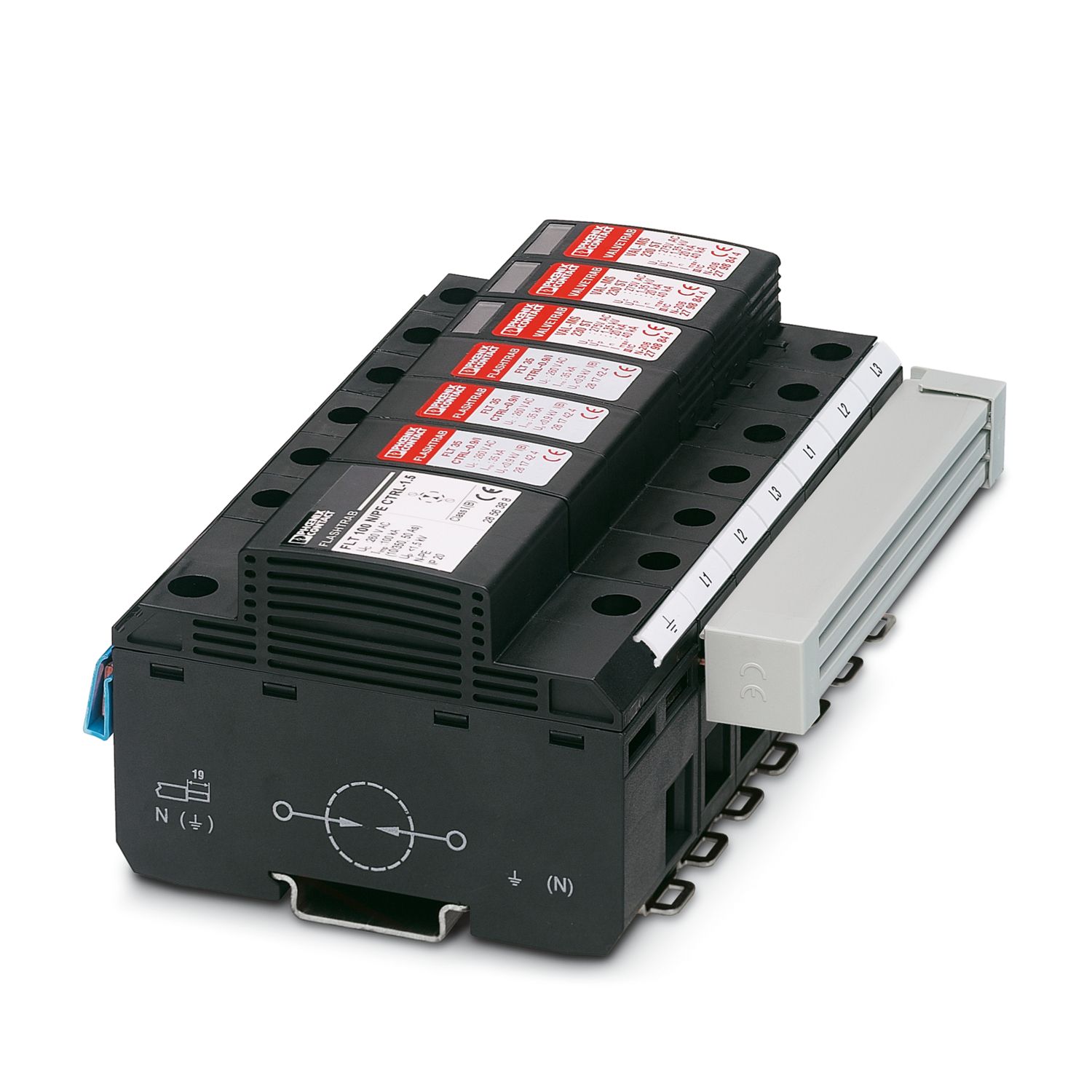

POWERSET BC/3+1-100VF/FM
-
Überspannungsschutzgerät Typ 1/2
2858658
AEC-Ableiterkombination, bestehend aus 3 x FLT 35 CTRL 1,5; 3 x VAL-MS 350VF/FM und 1 x FLT 100N/PE CTRL-1,5; inkl. Brücken und Beschriftung
Produktdetails
| Produkttyp | Ableiterkombination |
| IEC-Prüfklasse | I + II |
| EN Type | T1 + T2 |
| Bauform | Tragschienenmodul zweiteilig steckbar |
| Meldung Überspannungsschutz defekt | optisch (Typ 2-Ableiter), Fernmeldekontakt (Typ 2-Ableiter) |
| Nennspannung UN | 230 V AC |
| 400 V AC | |
| Anzeige / Fernmeldung | |
| Benennung Anschluss | Defektfernmeldekontakt |
| Schaltfunktion | Wechsler |
| FLT... | |
| Schraubengewinde | M6 |
| Anzugsdrehmoment min | 8 Nm |
| Abisolierlänge | 19 mm |
| Leiterquerschnitt flexibel min. | 16 mm² |
| Leiterquerschnitt flexibel max. | 35 mm² |
| Leiterquerschnitt starr min | 10 mm² |
| Leiterquerschnitt starr max | 50 mm² |
| Defektfernmeldekontakt | |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt starr min | 0,14 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Maßzeichnung |
|
| Breite | 142 mm |
| Höhe | 112,4 mm |
| Tiefe | 65,5 mm |
| Teilungseinheit | 8 TE |
| Material Gehäuse | PA 6.6-FR |
| Mechanische Daten | |
| Offene Seitenwand | Nein |

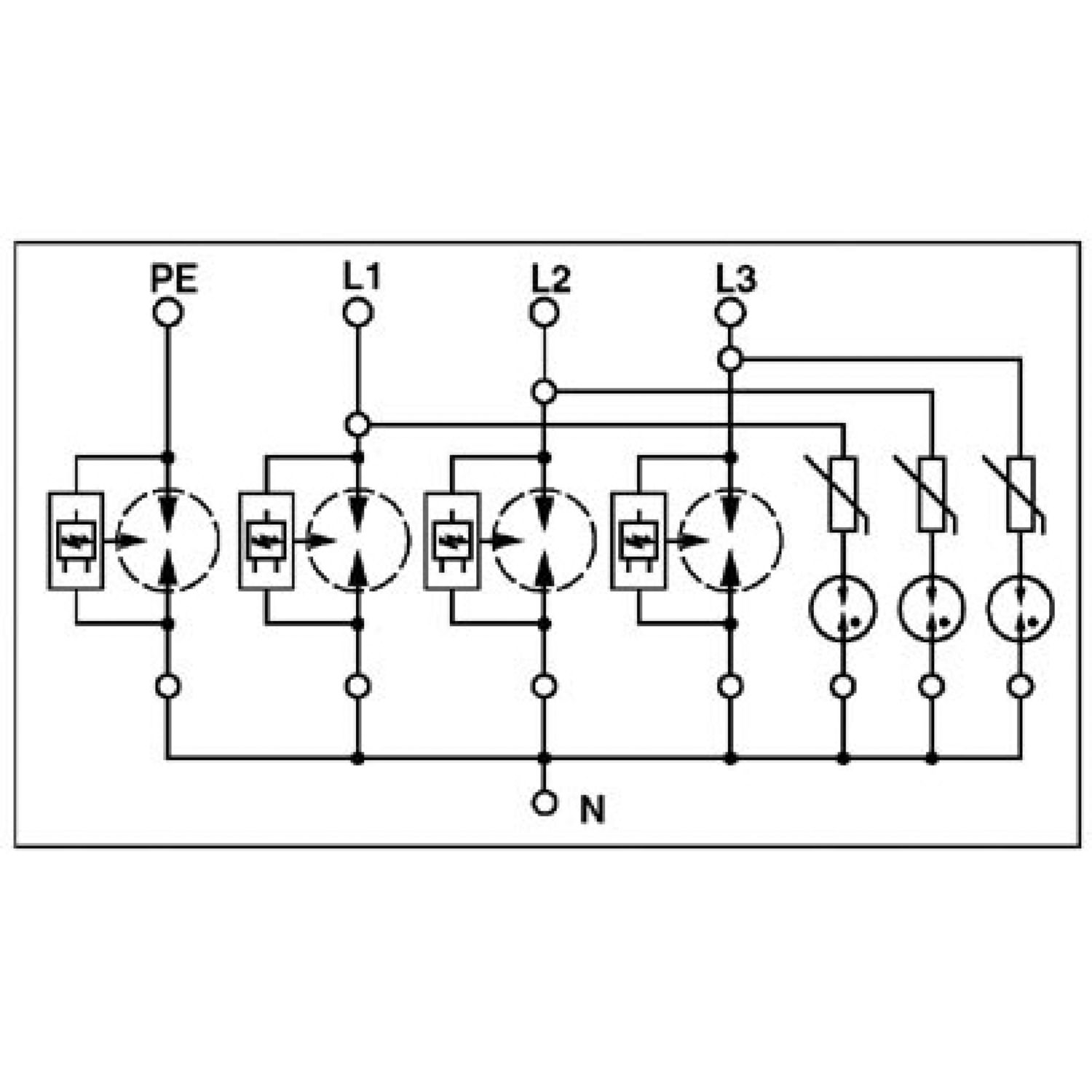

| Wirkungsrichtung | 3L-N & N-PE |
| Höchste Dauerspannung UC (L-PE) | 350 V AC |
| Schutzpegel Up (L-N) | ≤ 0,9 kV |
| Schutzpegel Up (N-PE) | ≤ 1,5 kV |

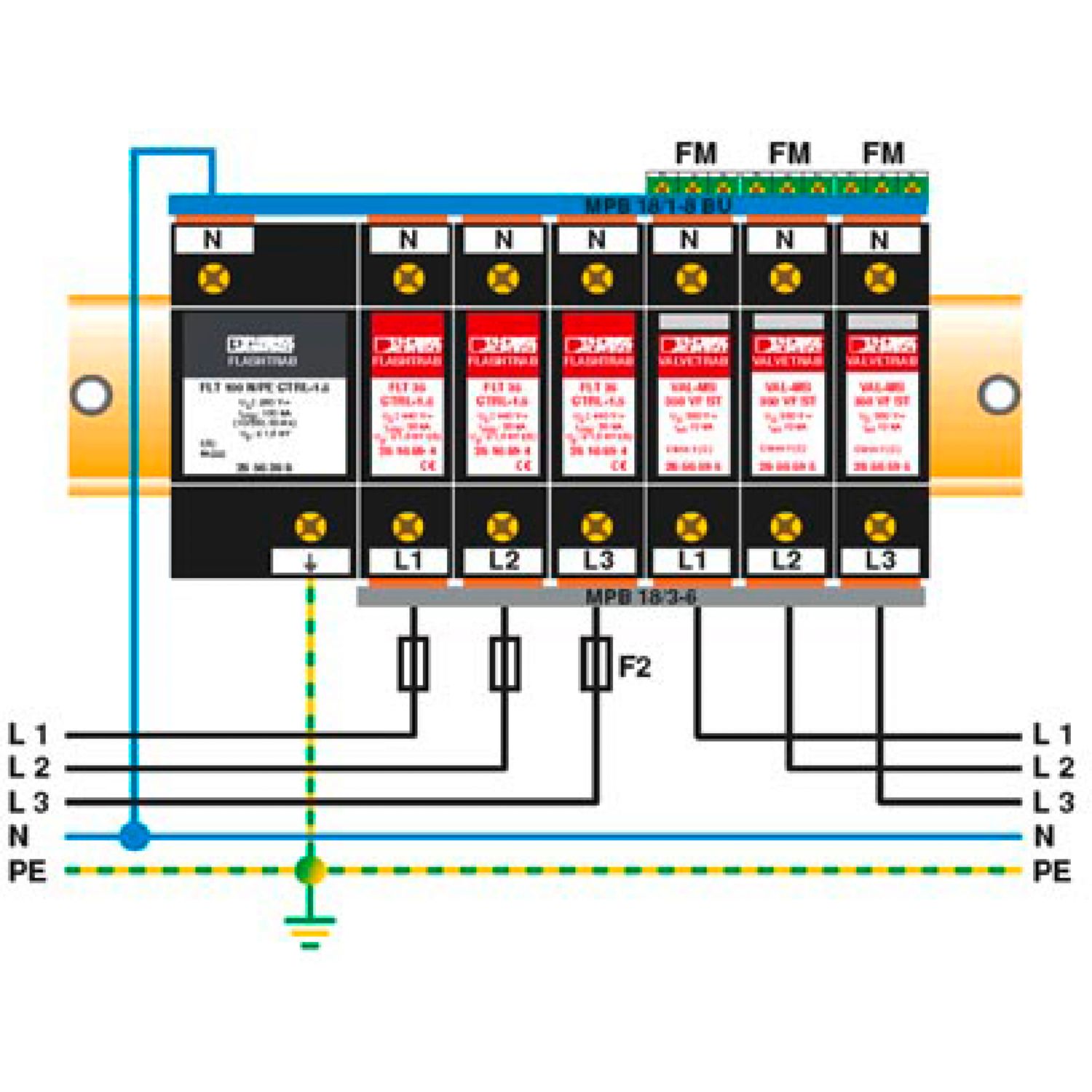

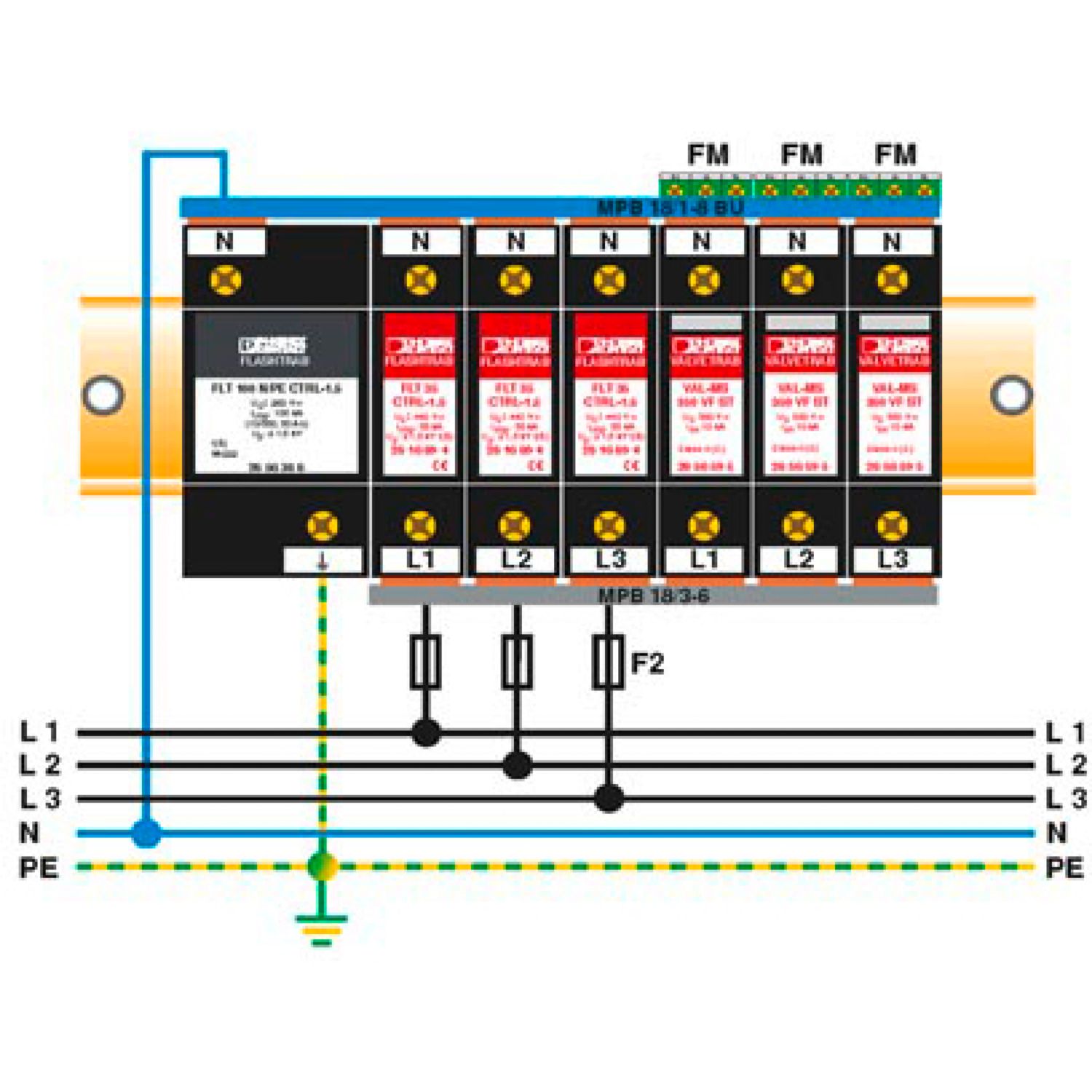

| Maximale Vorsicherung bei Stichleitungsverdrahtung | 125 A (gL) |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Montageart | Tragschiene: 35 mm |
