Y-разветвитель, 4-контактный, Штекеры прямое M12 SPEEDCON, кодирование: A, к Гнездо прямое M12 SPEEDCON, кодирование: A и Гнездо прямое M12 SPEEDCON, кодирование: A
| Общая информация | с расстоянием между центрами 18 мм, подходит для неэкранированных штекерных соединителей с заливкой под давлением и штекерных соединителей с возможностью сборки с технологией подключения QUICKON и диапазоном подключения от 0,14 мм² до 0,34 мм² |
| Тип изделия | Y-разветвитель |
| Полюсов | 4 |
| Количество подключаемых кабелей | 2 |
| Экранирован. | нет |
| Механические ключи | A |
| Тип резьбы | M12 |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |

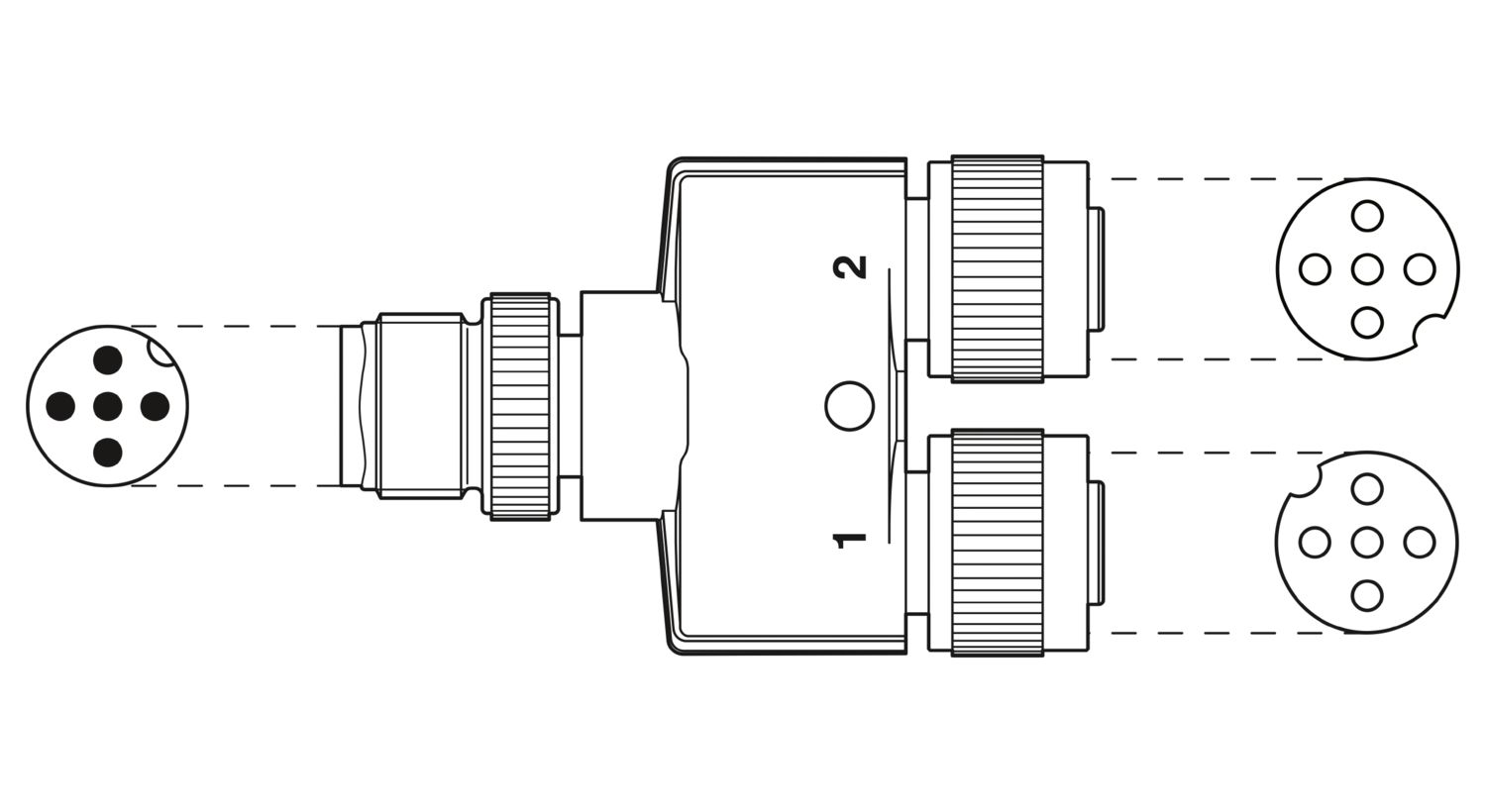

| Чертеж |
|
| Ширина | 33 мм |
| Высота | 14,8 мм |
| Длина | 50,1 мм |
| Расстояние между центрами | 18 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Подключение 1 | |
| Конструкция | Штекеры прямое M12 SPEEDCON |
| Тип фиксатора | SPEEDCON |
| Вид кодировки | A |
| Подключение 2 | |
| Конструкция | Гнездо прямое M12 SPEEDCON |
| Тип фиксатора | SPEEDCON |
| Вид кодировки | A |
| Подключение 3 | |
| Конструкция | Гнездо прямое M12 SPEEDCON |
| Тип фиксатора | SPEEDCON |
| Вид кодировки | A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 90 °C (вилка / розетка) |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 30 В | 4 A |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 30 В | 4 A |
