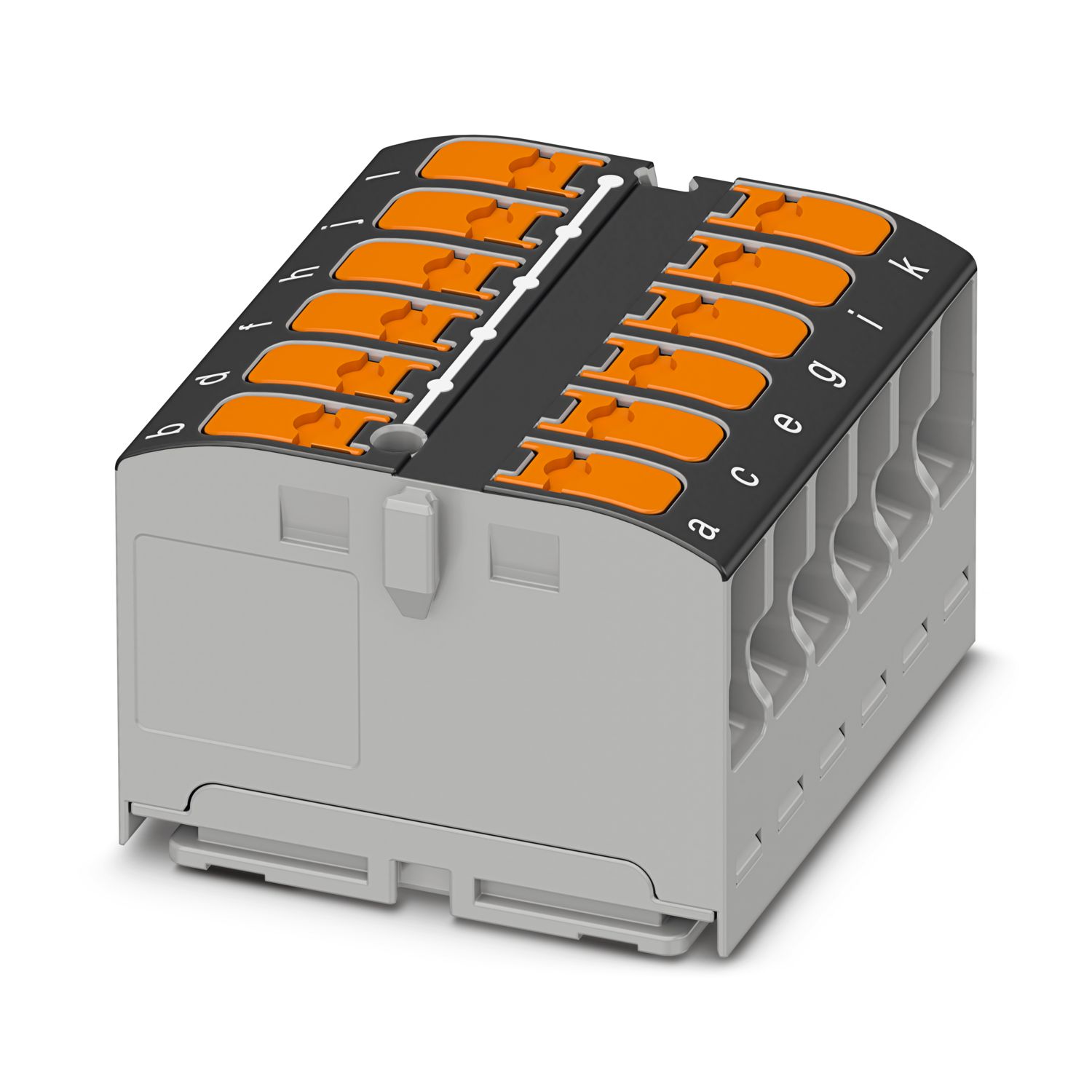

PTVFIX 12X2,5-G BK - Распределительный блок

1186866

Распределительный блок, номинальное напряжение: 450 В, номинальный ток: 24 A, количество точек подсоединения: 12, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², тип монтажа: склеивание, цвет: черный

Подробная информация о продукте

Общая информация
Указание	Не допускается превышать макс. ток нагрузки в отдельных точках подключения.

Тип изделия	Разветвительная клемма
Полюсов	1
Количество точек подключения	12
Количество рядов	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ
Макс. мощность потерь при номинальных условиях	0,77 Вт

Количество точек подключения на ярус	12
Номинальное сечение	2,5 мм²
Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
	B3
Подключение согласно стандарту	МЭК 60998-2-2
Сечение жесткого провода	0,14 мм² ... 4 мм²
Сечение проводника AWG	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]	26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 2,5 мм²
Номинальный ток	24 A
Максимальный ток нагрузки	32 A (при сечении провода 4 мм²)
Суммарный ток, максимальный	Не допускается превышать макс. ток нагрузки в отдельных точках подключения.
Номинальное напряжение	450 В
Номинальное сечение	2,5 мм²
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,5 мм² ... 4 мм²
Сечение жесткого провода [AWG]	20 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,75 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 2,5 мм²

Ширина	31,1 мм
Высота	28,6 мм
Глубина	21,7 мм

Цвет	черный (RAL 9005)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Нет

Крепление на носителе
Монтажная рейка/крепежное основание	NS 35/NS 15
Результат	Испытание пройдено
Указание	При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
	Для вариантов с 6-ю или 7-ю соединениями достаточно установить по одному адаптеру монтажной рейки в середине каждого блока и после каждого второго блока – фланцевые элементы.
	В зависимости от применения и механической нагрузки могут быть выбраны и другие варианты размещения монтажных принадлежностей.
	При использовании адаптера для монтажной рейки PTFIX-NS35 подсоединенный в ряд блок может выступать только до половины.

Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2018-05
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-35 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60998-2-2

Тип монтажа	склеивание

Коммерческие данные

Номер артикула	1186866
Упаковочная единица	10 Количество
Минимальное количество, предусмотренное условиями заказа	10 Количество
Код продажи	BEA
Ключ изделия	BEA214
GTIN	4063151229825
Вес/шт. (с упаковкой)	20,33 g
Вес/шт. (без упаковки)	17,252 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
B
	300 В	20 A	26 - 12
C
	300 В	20 A	26 - 12
D
	600 В	5 A	26 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
B
	300 В	20 A	26 - 12
C
	300 В	20 A	26 - 12
F
	500 В	20 A	26 - 12
D
	600 В	5 A	26 - 12

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Гибкое применение благодаря возможности монтажа на несущую рейку, прямого монтажа или приклеивания

Наглядное подключение благодаря исполнениям одиннадцати разных цветов

Быстрое подключение проводов благодаря технологии прямого ввода без инструментов push-in

Экономия до 80 % времени благодаря готовым к монтажу блокам без необходимости ручного шунтирования

Экономия до 50 % места на несущей рейке благодаря поперечному монтажу

ECLASS-13.0	27250118
ECLASS-15.0	27250118

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
