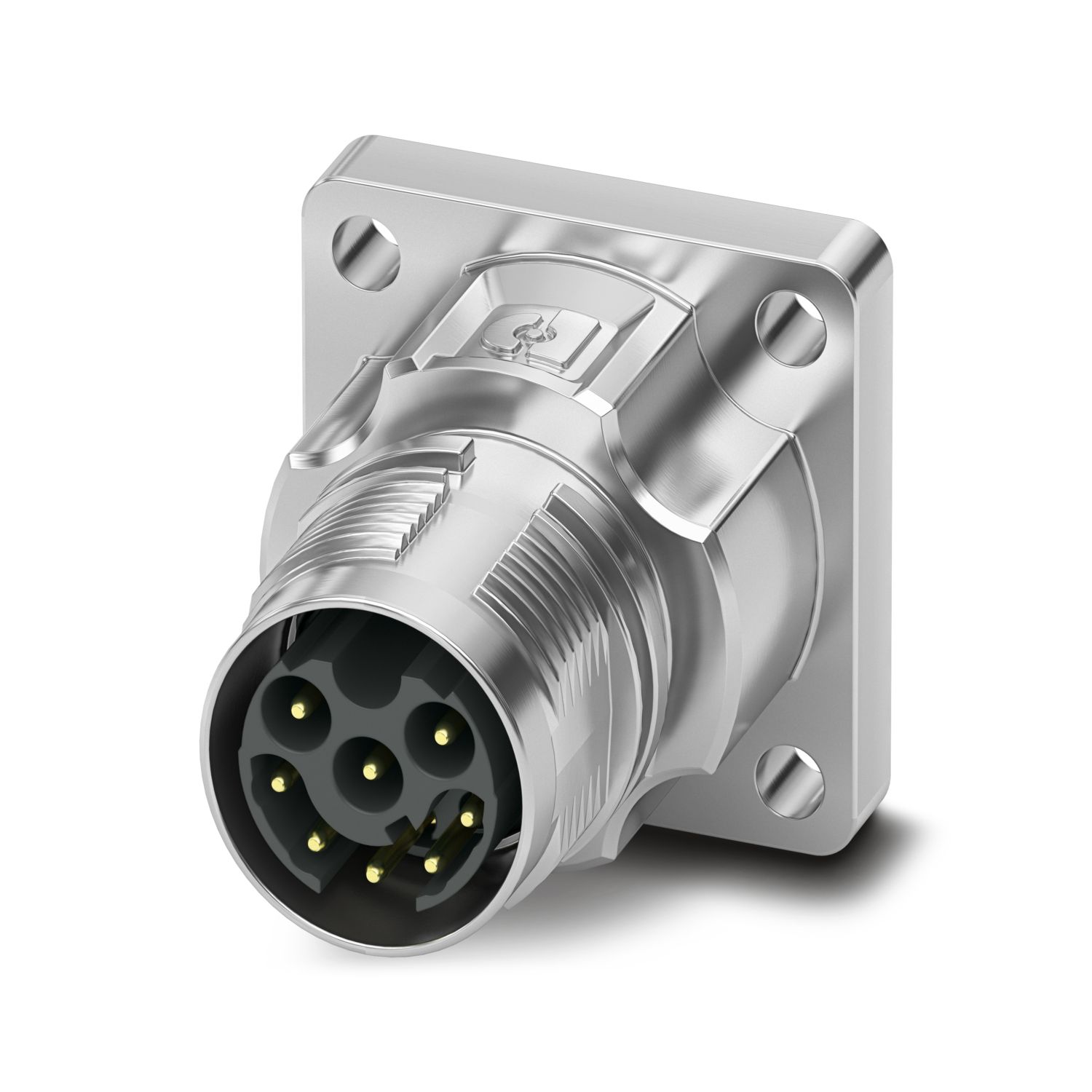

M17-08P1N8AW500S - Аппаратн. соединитель передняя стенка

1628932

M17, Аппаратн. соединитель передняя стенка, серия: M17 PRO, прямой, экранирован.: есть, для стандартной системы быстрой фиксации и ONECLICK, Полюсов: 8, тип контакта: Штифт, Oбжимное соединение, размер фланца: 26 мм x 26 мм, Артикул не содержит свинца согласно директиве RoHS II без исключения 6c (Pb< 0,1% )

Подробная информация о продукте

Технические характеристики

Примечания

Указания по заказу:	Заказать отдельно обжимные контакты 8 x Ø 1 мм
Указания по безопасности
Указания по безопасности	ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества.
		• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
		• ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал.
		• Продукты предназначены для использования в установках, устройствах управления и электрических приборах.
		• При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий.
		• Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки.
		• Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products).
		• При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь.
		• При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены
		• Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом.
		• При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3
		• Использовать только рекомендуемые компанией Phoenix Contact инструменты
		• Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products.
		• Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии.
		• Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ.
		• Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его.
		• Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12).

Характеристики изделий

Тип изделия	Круглые штекерные соединители (со стороны устройства)

Штекерный соединитель

Изолятор
Материал (Изолятор)	PA 6.6
Класс воспламеняемости согласно UL 94	V0
Циклы установки	100
Тип подключения	Oбжимное соединение
Исполнение контакта	Штифт
Применение	Сигнал
Полюсов	8
Вид при установке	8
Высота установки	3000 м
Количество Контакт (Сигнальные контакты)	8
Диаметр Контакт (Сигнальные контакты)	1 мм
Сечение литца мин. Контакт (Сигнальные контакты)	0,06 мм²
Сечение литца макс. Контакт (Сигнальные контакты)	1 мм²
Расчетный ток Контакт (Сигнальные контакты)	8 A (при макс. сечении провода)
Расчетное напряжение Контакт (Сигнальные контакты)	60 В AC/DC
Расчетное импульсное напряжение	1,5 кВ
Категория перенапряжения	III
Степень загрязнения	3
Корпус
Исполнение	Фланцевый корпус
Тип резьбы	M17
Исполнение	прямой
Тип фиксатора	для стандартной системы быстрой фиксации и ONECLICK
Тип монтажа	Монтаж на переднюю стенку/четырехгранный фланец (4x Ø 3,2 мм)
Размер фланца	26 мм x 26 мм
Материал корпуса	GD-Zn
Степень защиты (вставлен)	IP67
Степень защиты (вставлен)		IP68 (2 м / 24 ч)

Экологические условия и условия эксплуатации

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (cм. график завис. пар.)
Допустимая влажность воздуха (хранение / транспортировка)	50 % ... 65 %

Коммерческие данные

Номер артикула	1628932
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Код продажи	ABR
Ключ изделия	ABRAAL
GTIN	4055626707075
Вес/шт. (с упаковкой)	49,5 g
Вес/шт. (без упаковки)	32,44 g
Номер таможенного тарифа	85366990
Страна происхождения	DE

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	60 В	5 A	1

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Решения, совместимые с изделиями разных производителей, для систем стандартной и быстрой фиксации

Современный унифицированный дизайн для высокого уровня комфорта управления

Обжимной контакт: стойкая к температурам и вибрации подготовка

Все корпуса могут оснащаться штыревыми или гнездовыми контактами

Безопасное применение в полевых условиях благодаря высоким классам защиты

ECLASS-13.0	27440109
ECLASS-15.0	27440109

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
