cUL Recognized
ID допуска: FILE E 221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 30 В | 2 A |
UL одобрено
ID допуска: FILE E 221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 30 В | 2 A |

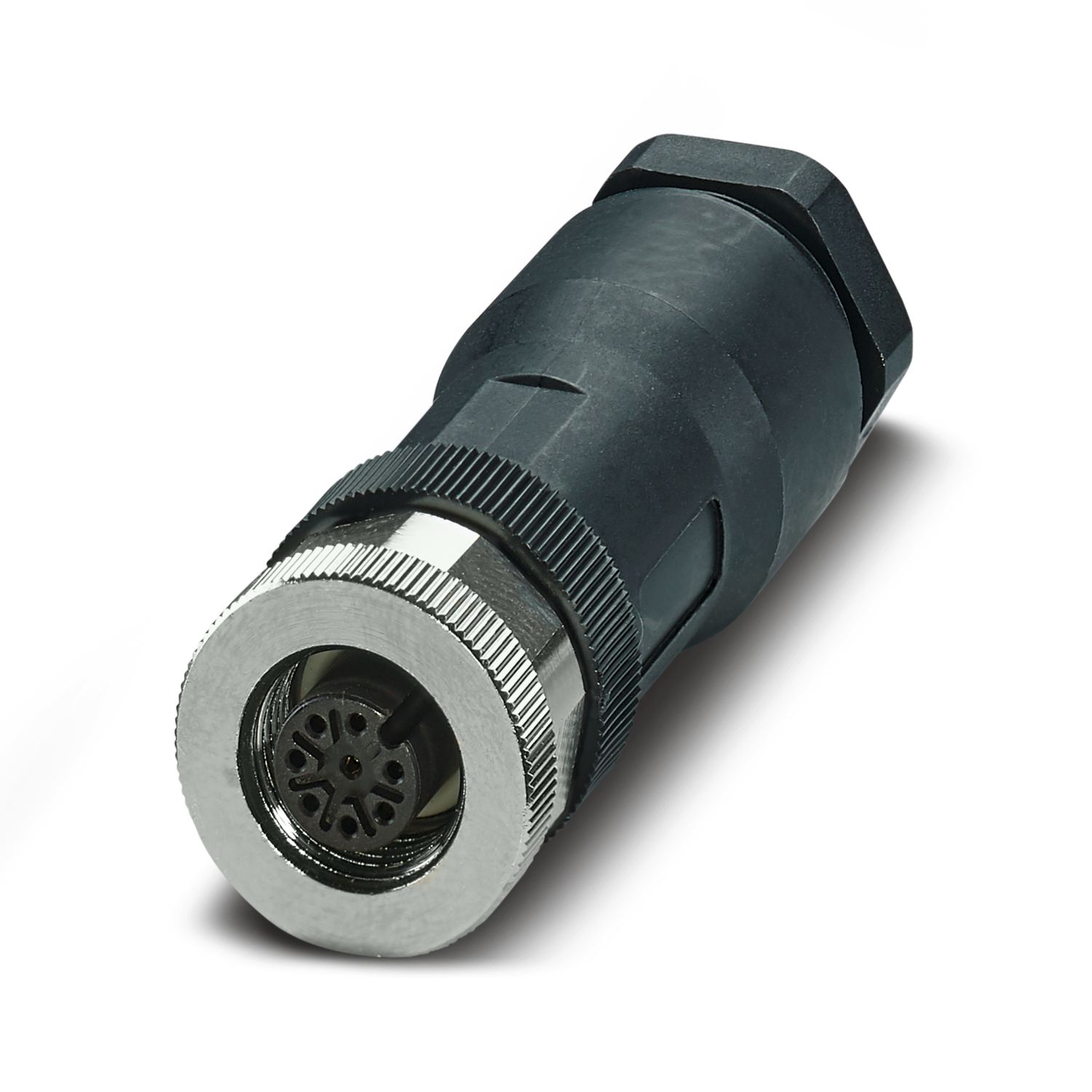

SACC-M12FS-8CON-PG11-M
-
Штекерный соединитель
1410665
Штекерный соединитель, Универсальный, 8-контактный, Гнездо прямое M12, кодирование: A, Винтовые зажимы, материал накатанной гайки: латунь, никелированный, кабельный ввод Pg11, наружный диаметр проводника 8 мм ... 10 мм
Подробная информация о продукте
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Pезьба Pg | Pg11 |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |

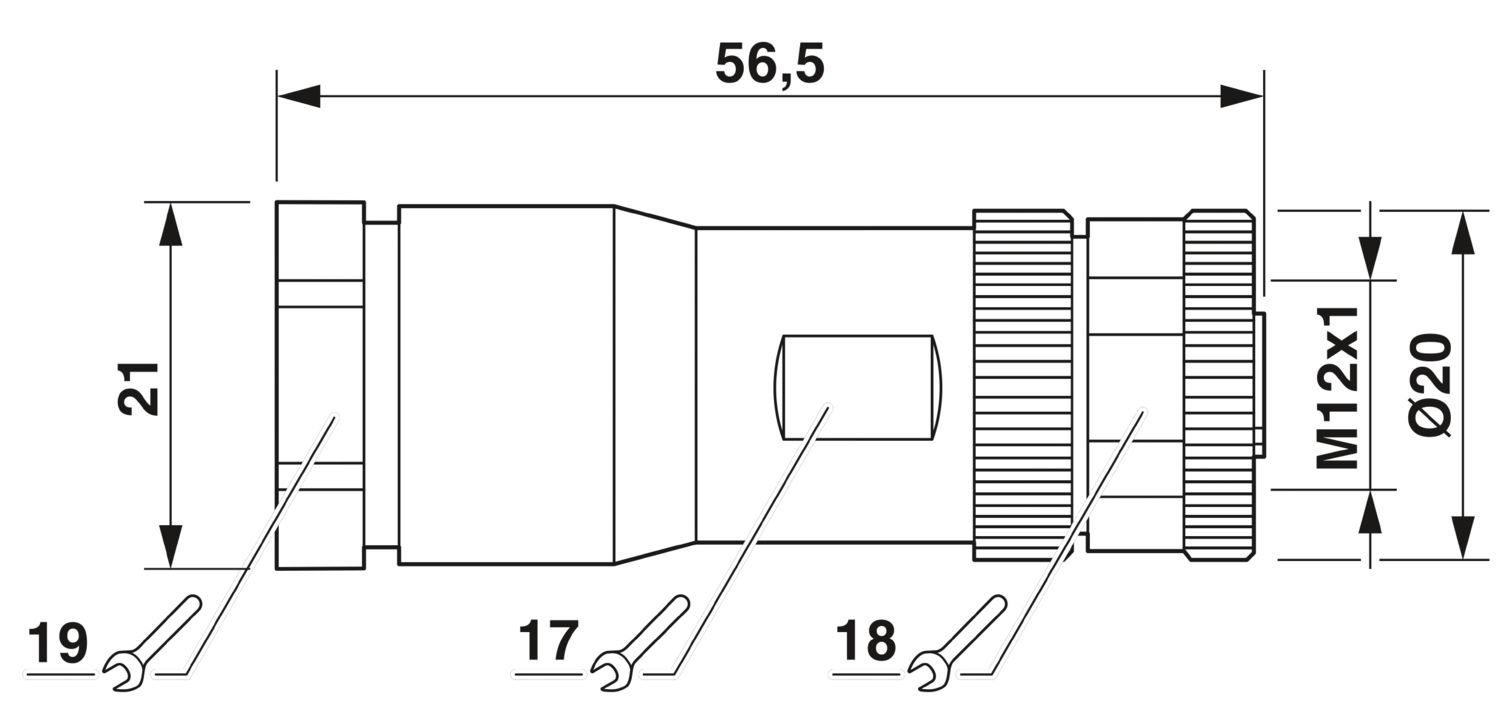

| Чертеж |
|
| Ширина | 20 мм |
| Высота | 20 мм |
| Длина | 59 мм |
| Раствор ключа - накидная гайка | 19 мм |
| Раствор ключа - контргайка | 17 мм |
| Наружный размер | |
| Наружный диаметр | 8 мм ... 10 мм |
| Корпуса | |
| Диаметр корпуса | 20 мм |
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, уплотнение | Силикон |
| Материал корпуса ручки | PBT |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PA |
| Материал резьбового соединения | латунь, никелированный |
| Стандарты / нормативные документы | PA (Кабельный ввод) |
| Соединение провода | |
| Тип подключения | Винтовые зажимы |
| Сечение проводников | 0,25 мм² ... 0,5 мм² (без кабельного наконечника) |
| 0,14 мм² ... 0,34 мм² (с кабельным наконечником) | |
| 0,25 мм² ... 0,5 мм² (жесткий) | |
| Сечение AWG | 24 ... 20 (без кабельного наконечника) |
| 26 ... 22 (с кабельным наконечником) | |
| Длина зачищенной части одной жилы | 5 мм |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,2 Нм (Винтовые клеммы) | |
| 1 Нм (Нажимной винт с кабельной частью) | |
| Расчетное импульсное напряжение | 0,8 кВ |
| Проходное сопротивление | ≤ 8 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC | |
| Номинальный ток IN | 2 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Гнездо |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Длина снятия изоляции c одножильного кабеля | 5 мм |
| Условия окружающей среды | |
| Степень защиты | IP67 |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C (вилка / розетка) |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
Преимущества для вас
Безопасное применение в полевых условиях благодаря высоким классам защиты
Винтовой разъем: проверенная технология подключния самых различных проводов
