SACC-M12FS-8QO-0,5 SH
-
Штекерный соединитель
1414611
Штекерный соединитель, Универсальный, 8-контактный, без галогенов, экранирован., Гнездо прямое M12, кодирование: A, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 5 мм ... 9,7 мм
Подробная информация о продукте

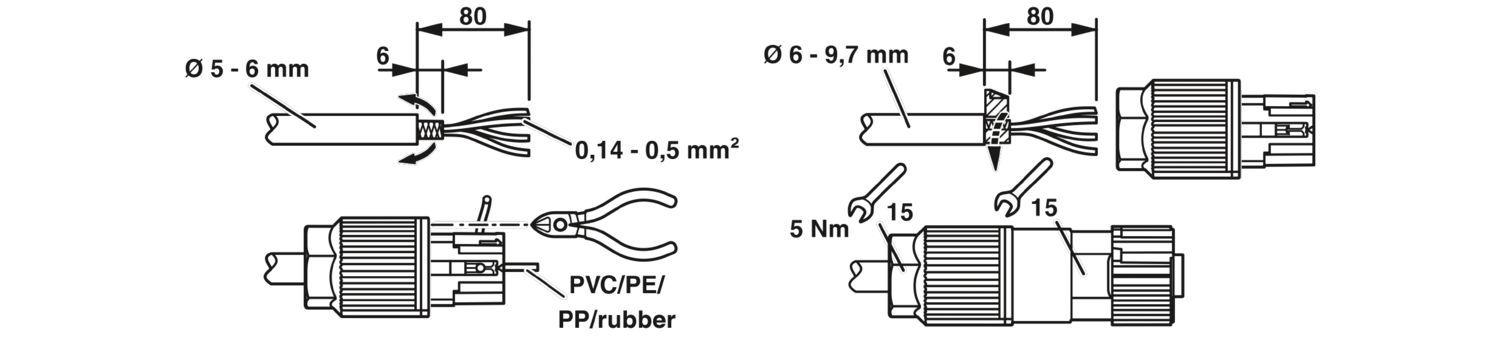

| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Чертеж |
|
| Длина | 57 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Наружный размер | |
| Наружный диаметр | 5 мм ... 9,7 мм |
| Корпуса | |
| Диаметр корпуса | 19 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Стандарты / нормативные документы | PA 6.6 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Соединение провода | |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение проводников | 0,14 мм² ... 0,5 мм² (гибкий) |
| 0,14 мм² ... 0,5 мм² (жесткий) | |
| Сечение AWG | 26 ... 20 (гибкий) |
| 26 ... 20 (жесткий) | |
| Момент затяжки | 5 Нм (Контргайка) |
| Разводка подсоединений | |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = WH |
| 2 = BN | |
| 3 = GN | |
| 4 = YE | |
| 5 = GY | |
| 6 = PK | |
| 7 = BU | |
| 8 = RD | |
| Расчетное импульсное напряжение | 0,8 кВ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 30 В AC |
| 30 В DC | |
| Номинальный ток IN | 2 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Гнездо |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C (вилка / розетка) |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Испытание | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей - требования R22, R23, R24 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| M12 | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | в соответствии с IEC 61076-2-101 |
Преимущества для вас
Безопасное применение в полевых условиях благодаря высоким классам защиты
Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
