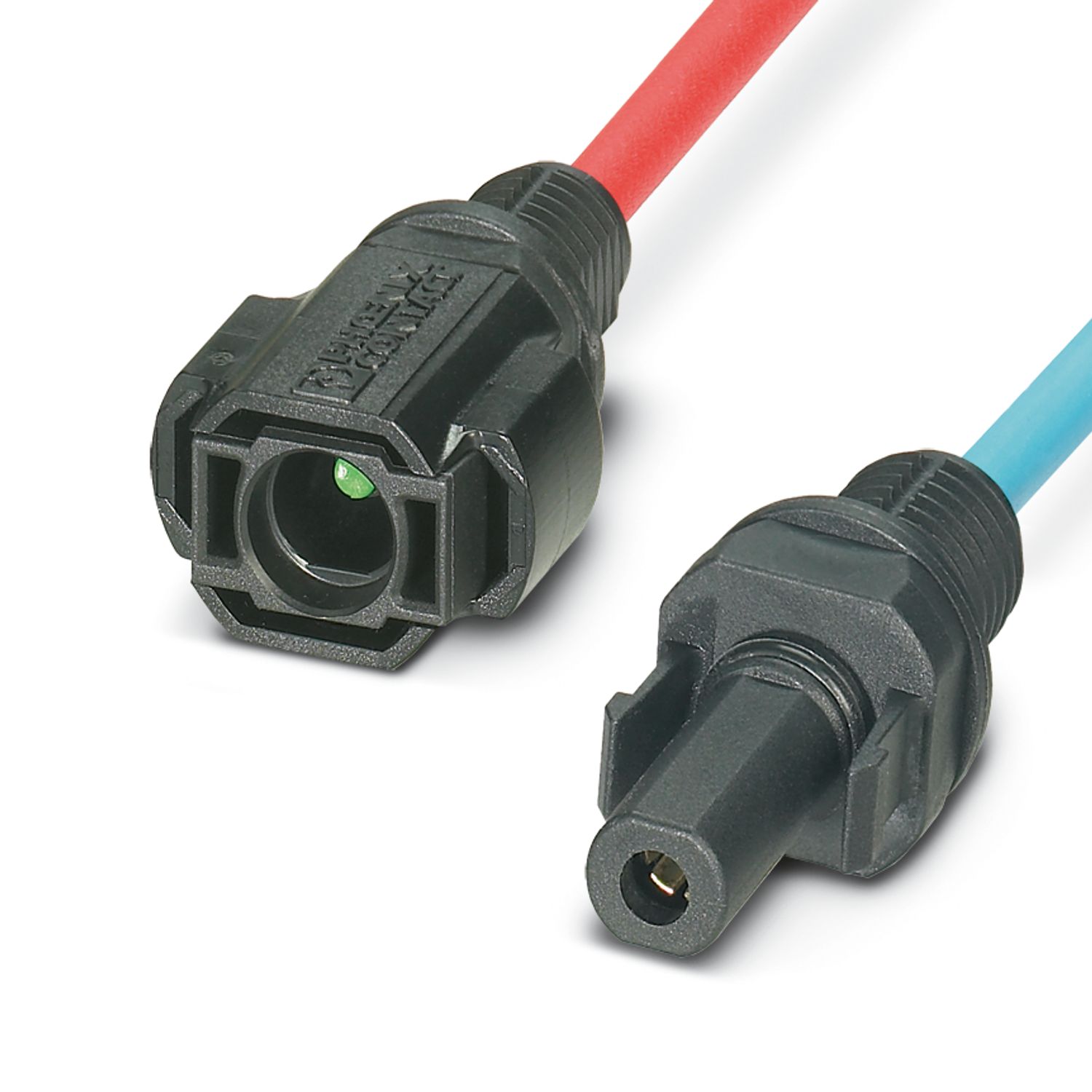

PV-FT-CM-C-2,5-300-RD
-
Аппаратн. соединитель передняя стенка
1705996
Аппаратн. соединитель передняя стенка, Серия изделий: SUNCLIX, цвет: черный, полюсов: 1, сечение жилы мин.: 2,5 мм2, расчетное напряжение: 1000 V DC, расчетный ток: 27 A, Тип подключения: Обжим, Тип контакта: Штифт, длина кабеля: 300
Подробная информация о продукте
| Указания по безопасности | |
| Указания по безопасности | • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием |
|
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12). | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном и заблокированном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. | |
| Тип изделия | Проходная деталь |
| Серия изделий | SUNCLIX |
| Полюсов | 1 |
| Изоляционные характеристики | |
| Степень защиты | II |
| Степень загрязнения | 2 |
| Соединение провода | |
| Момент затяжки | 1,8 Нм ±0,1 Нм |

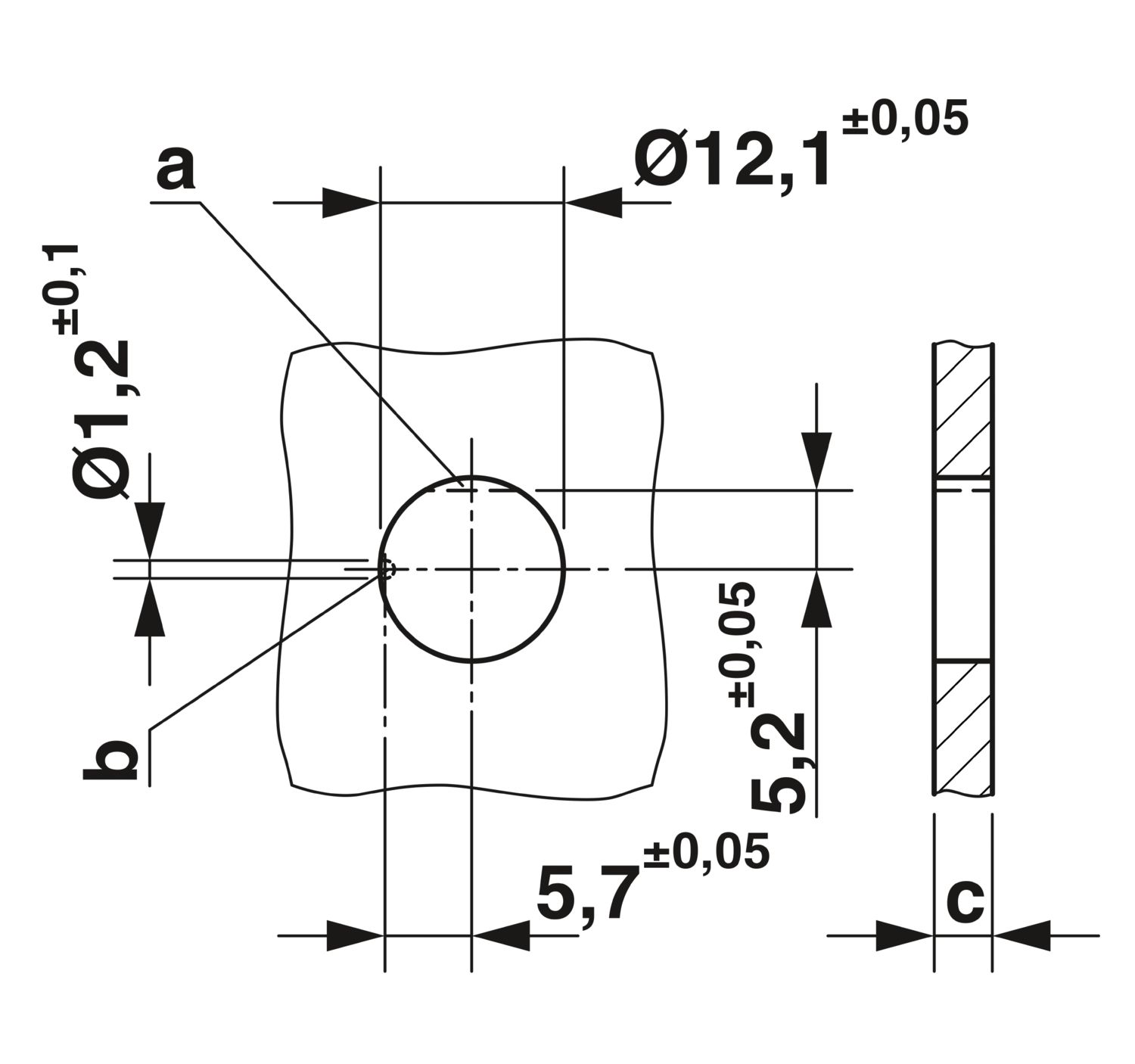

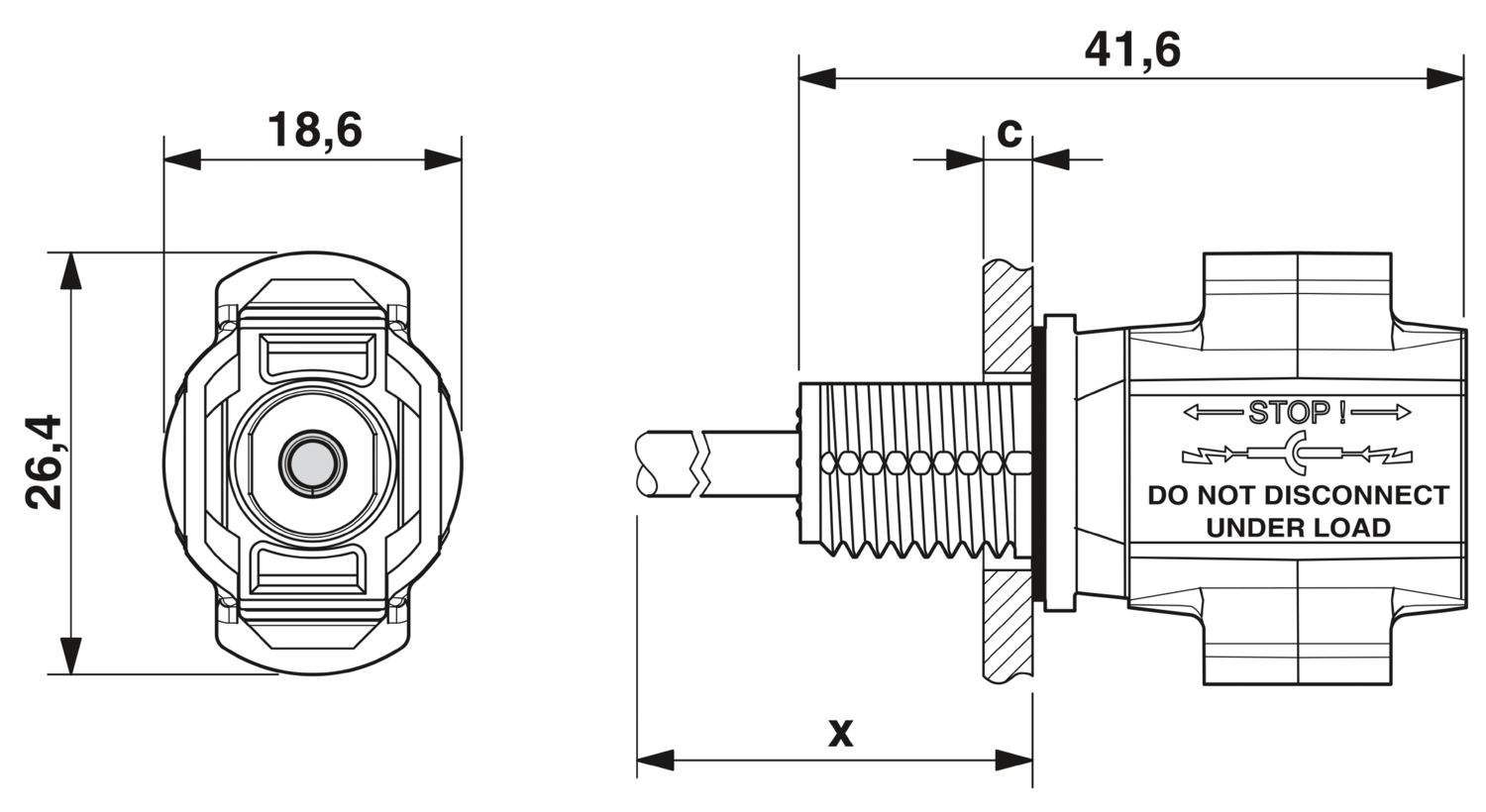

| Чертеж |
|
| Ширина | 26,3 мм |
| Высота | 26,3 мм |
| Длина | 41,5 мм |
| Расчетное напряжение (III/2) | 1000 В |
| Номинальное напряжение ATD | 1000 V DC согласно МЭК 62852:2014/AMD1:2020 |
| Расчетное импульсное напряжение (III/2) | 12 кВ |
| Расчетный ток (2,5 мм²) | 27 A (согласно МЭК 62852:2014/AMD1:2020) |
| Проходное сопротивление | 0,45 мΩ |
| Переходное сопротивление | ≤ 0,45 мΩ (в установленном состоянии (без проводника)) |
| Механические данные | |
| Циклы установки | 100 |
| Усилие установки | 45 Н ±10 Н |
| Усилие съема | 250 Н ±50 Н (в заблокированном состоянии) |
| Цвет | черный |
| Цвет корпуса | черный |
| Материал Корпус | PPE |
| Материал Держатель контактов | PPE |
| Материал Контакт | Сплав меди (с серебряным покрытием) |
| Материал Уплотнение | EPDM |
| Материал Поверхность контакта | Ag |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | III |
| Изоляционный материал | mPPE |
| Поверхность контакта | Серебро Ag |
| Материал кабельного сальника | Elastosil LR 3065/50 |
| Внешняя оболочка, материал | PE-X |
| Длина кабеля | 300 мм |
| Тип кабеля | S01 |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | 50x0,25 |
| Тип кабеля | Шланговый провод |
| Построение системы проводников | Диаметр жил 50 x 0,25 мм, лужение, 1-кратная пучковая скрутка |
| Наружный диаметр кабеля | 4,25 мм ±0,15 мм |
| Внешняя оболочка, материал | PE-X |
| Внешняя оболочка, цвет | красный, аналог RAL 3000 |
| Отдельная жила, материал | Cu |
| Отдельная жила, сечение | 2,5 мм² |
| Сечение жил кабеля | 2,5 мм² |
| Номинальное напряжение, проводник | 1,8 кВ DC (макс. U (проводник-проводник, незаземленная система)) |
| Испытательное напряжение, проводник | ≥ 8 кВ AC (Электроискровое испытание онлайн (обозначение стандарта)) |
| Минимальный радиус изгиба, при жесткой прокладке | 21,25 мм (5x Ø) |
| Минимальный радиус изгиба, при подвижной прокладке | 40,25 мм (10x Ø) |
| Усилие извлечения провода | > 80 Н |
| Без галогенов | да |
| Маслостойкость | нет |
| Негорючесть | нет |
| Условия окружающей среды | |
| Класс защиты (вставлен) | IP66/IP68 (2 m / 24 h) |
| Класс защиты (не вставлен) | IP20 |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C |
| Температура окружающей среды (при монтаже) | -25 °C ... 50 °C |
| Маслостойкость | нет |
| Негорючесть | нет |
| Маслостойкость | нет |
| Стандарты/нормативные документы | МЭК 62852:2014/AMD1:2020 |
