ICE50-R100X22-A1
-
Elemento di raffreddamento
1328713
Elemento di raffreddamento per serie custodia: ICS, materiale: Alluminio, anodizzato, serie di prodotti: ICS50-..100X.., larghezza: 22,4 mm, altezza: 50,1 mm, Possibilità di lavorazioni di fresatura individuale.
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Note generali | Possibilità di lavorazioni di fresatura individuale. |
| Note generali | Rispettare le indicazioni per l’utente nell'area download. |
| Raccomandazione | Nell'area download sono disponibili ulteriori informazioni e misure dettagliate. |
| Tipo di prodotto | Elemento di raffreddamento |
| Tipo di custodia | Elemento di raffreddamento |
| Serie di custodie | ICS |
| Famiglia di prodotti | ICS50-..100X.. |
| Disegno quotato |
|
| Larghezza | 22,4 mm |
| Altezza | 50,1 mm |
| Lunghezza | 105 mm |
| Portata del terreno [b] | 5,8 mm |
| Colore | alluminio |
| Colore (Custodia) | color alluminio |
| Materiale | Alluminio |
| Finitura superficiale | anodizzato |
| Resistenza termica Rth | 3,8 K/W (con ΔT 65K rispetto alla temperatura ambiente) |
| 5,4 K/W (con ΔT 5K rispetto alla temperatura ambiente) |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Tipo di montaggio | Inserimento |
| Confezione | Confezionamento in cartone |
I vantaggi
Gli elementi di raffreddamento consentono di utilizzare l'apparecchio in applicazioni termiche complesse
Dissipazione di calore affidabile grazie a elementi di raffreddamento passivi
Posizione variabile della base dell'elemento di raffreddamento per elementi elettronici di altezze diverse
Ampio spazio nella custodia grazie a mascherine heatsink a ingombro ridotto
Soluzione di sistema su misura composto da custodia, tecnologia di connessione, elemento di raffreddamento e altri accessori
Domande frequenti
Quale supporto offre Phoenix Contact nell'ambito della gestione termica?
Phoenix Contact vi supporta con valori di catalogo, simulazioni online, consulenza personale, inclusi servizi di simulazione ed elementi di raffreddamento (adattati individualmente).... Vedi di più
Phoenix Contact vi supporta con valori di catalogo, simulazioni online, consulenza personale, inclusi servizi di simulazione ed elementi di raffreddamento (adattati individualmente).
Vedi di menoPer quali famiglie di custodie sono disponibili elementi di raffreddamento?
Gli elementi di raffreddamento sono attualmente disponibili per il sistema ICS (Industrial Case System) e UCS (Universal Case System).... Vedi di più
Gli elementi di raffreddamento sono attualmente disponibili per il sistema ICS (Industrial Case System) e UCS (Universal Case System).
Vedi di menoCome si realizza il trasferimento di calore tra l'hotspot e l'elemento di raffreddamento?
Il componente che si riscalda fortemente (l'hotspot) è collegato all'elemento di raffreddamento da un materiale termicamente conduttivo (TIM). Nel caso del sistema di custodie UCS, i diffusori di calore opzionali possono colmare anche distanze maggio... Vedi di più
Il componente che si riscalda fortemente (l'hotspot) è collegato all'elemento di raffreddamento da un materiale termicamente conduttivo (TIM). Nel caso del sistema di custodie UCS, i diffusori di calore opzionali possono colmare anche distanze maggiori tra il componente da raffreddare e l'elemento di raffreddamento.
Vedi di menoCome si collegano in modo ottimale all'elemento di raffreddamento componenti di altezze e dimensioni diverse?
Il collegamento termico ottimale si ottiene personalizzando l'elemento di raffreddamento. Di solito questo viene ottenuto fresando l'elemento di raffreddamento.... Vedi di più
Il collegamento termico ottimale si ottiene personalizzando l'elemento di raffreddamento. Di solito questo viene ottenuto fresando l'elemento di raffreddamento.
Vedi di menoCome influisce il riscaldamento sull'affidabilità di un dispositivo?
La temperatura massima è il fattore che maggiormente influenza l'affidabilità e la durata del dispositivo. Il tasso di guasto raddoppia con un aumento della temperatura di 10 °C.... Vedi di più
La temperatura massima è il fattore che maggiormente influenza l'affidabilità e la durata del dispositivo. Il tasso di guasto raddoppia con un aumento della temperatura di 10 °C.
Vedi di menoQuali fattori influenzano la temperatura nella custodia?
I componenti piccoli e potenti, l'elevata velocità di trasmissione dei dati, la polvere e l'inadeguata ventilazione della custodia sono i motivi di un'elevata differenza di temperatura rispetto all'ambiente.... Vedi di più
I componenti piccoli e potenti, l'elevata velocità di trasmissione dei dati, la polvere e l'inadeguata ventilazione della custodia sono i motivi di un'elevata differenza di temperatura rispetto all'ambiente.
Vedi di menoQuali informazioni forniscono i diagrammi della potenza dissipata?

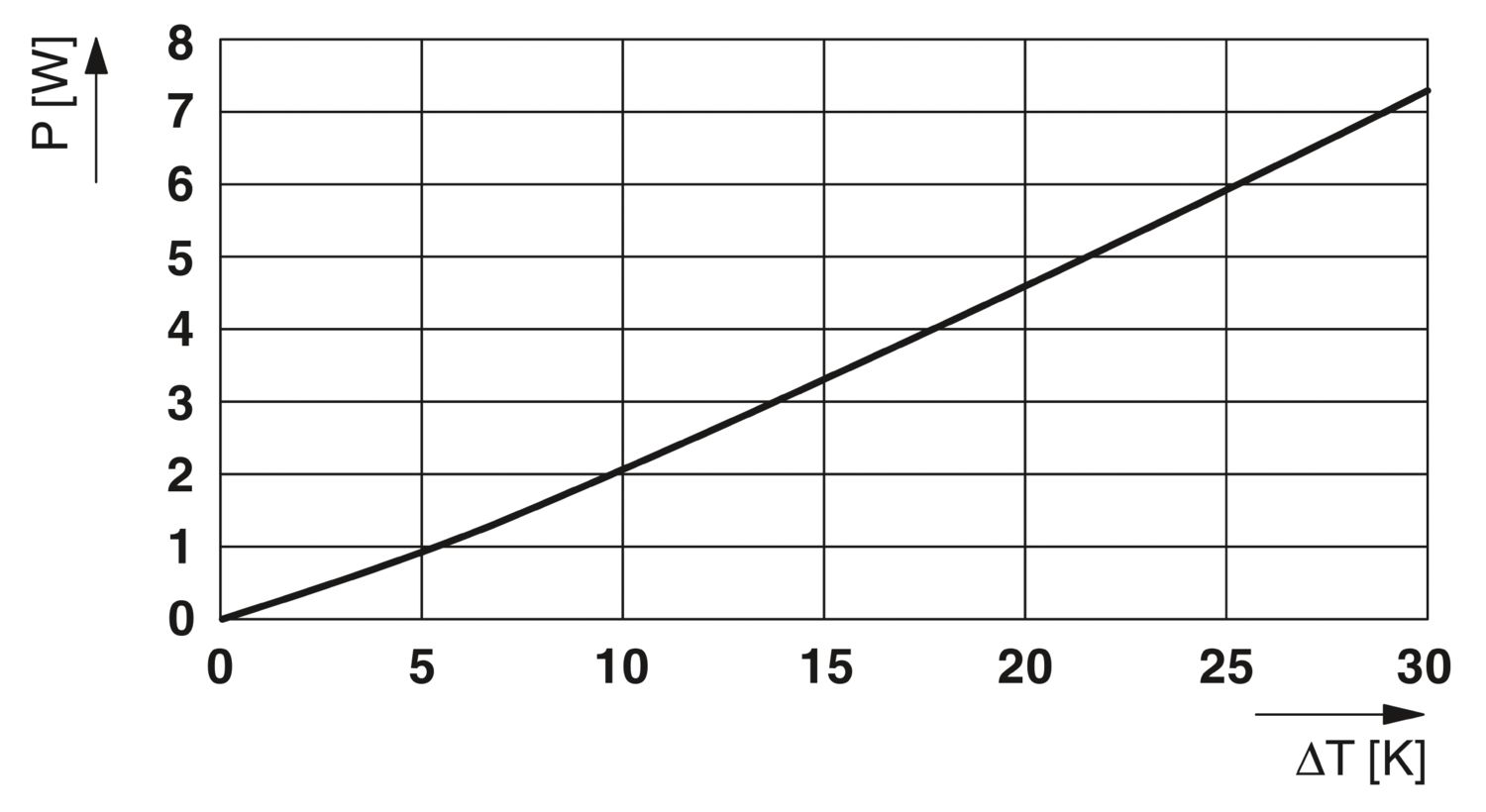

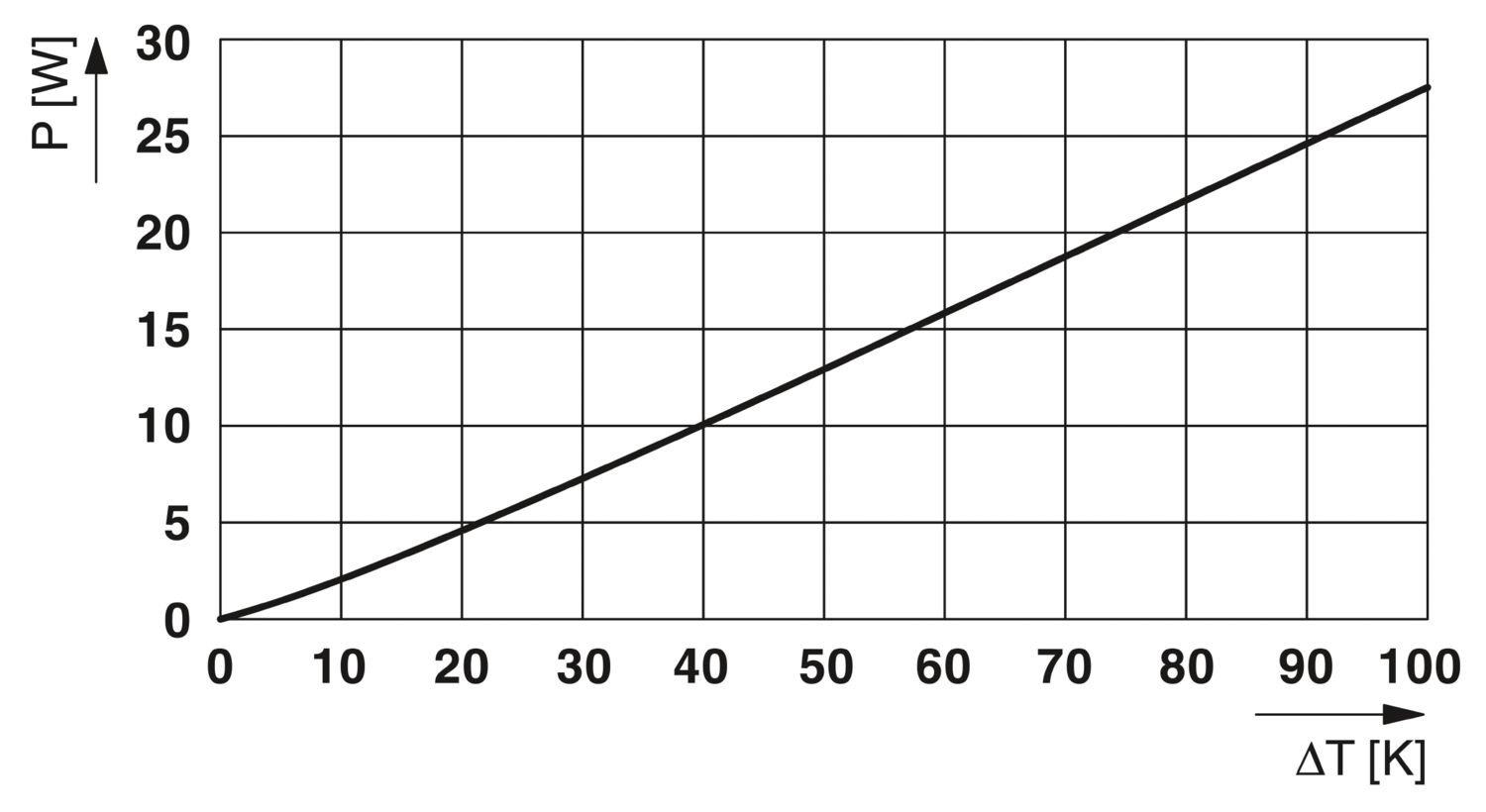

I grafici dei diagrammi forniscono informazioni sulla potenza che i componenti delle rispettive custodie possono emettere per non superare una differenza di temperatura rispetto all'ambiente circostante. L'inclinazine della retta descrive la condutta... Vedi di più
