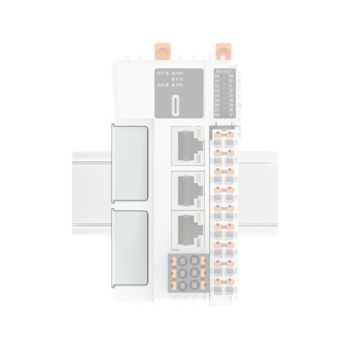

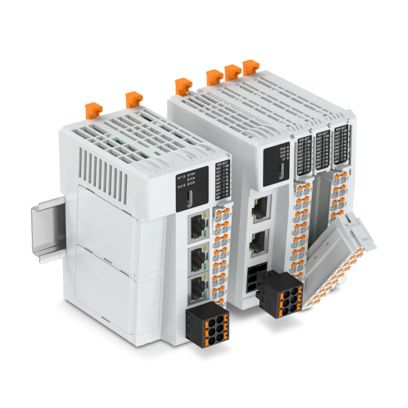

Le custodie multifunzionali ME-IO Slim rappresentano una soluzione semplice ed efficiente per i controllori che richiedono una struttura compatta e al tempo stesso una tecnologia di collegamento frontale ermetica. Il connettore anteriore a 18 poli è a contatto diretto con il circuito stampato. La larghezza del modulo delle custodie IO è di 12 mm. Sono disponibili anche custodie per accoppiatori e moduli CPU.
Custodie per guide DIN, Elemento laterale, necessari per terminare i vari moduli e per proteggere i connettori bus, larghezza: 6,9 mm, altezza: 100 mm, profondità: 80 mm, colore: grigio chiaro (simili RAL 7035)
Presa base per circuiti stampati, sezione nominale: 1,5 mm2, colore: nero, corrente nominale: 8 A, tensione di dimensionamento (III/2): 300 V, superficie contatti: Sn, tipo di connessione del contatto: Spina, numero dei potenziali: 6, numero di file: 2, numero poli: 6, numero di connessioni: 6, passo: 5,08 mm, montaggio: Saldatura TTHR / ad onde, layout pin: Pinning lineare, numero di pin di saldatura per potenziale: 1, sistema di spine: HSCH-S 1,5, Orientamento pin d'inserimento: Standard, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone
Connettore per circuiti stampati, sezione nominale: 1,5 mm2, colore: nero, corrente nominale: 8 A, tensione di dimensionamento (III/2): 320 V, superficie contatti: Sn, tipo di connessione del contatto: Femmina, numero dei potenziali: 6, numero di file: 2, numero poli: 6, numero di connessioni: 6, passo: 5,08 mm, tipo di connessione: Connessione a molla Push-in, direzione di collegamento conduttore/scheda: 0 °, gancio di bloccaggio: - Gancio di bloccaggio, sistema di spine: HSC 1,5, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone
Connettore diretto per circuito stampato, sezione nominale: 1,5 mm2, colore: grigio chiaro, corrente nominale: 5 A, tensione di dimensionamento (III/2): 63 V, numero dei potenziali: 18, numero di file: 2, numero poli: 18, numero di connessioni: 18, passo: 5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Connessione diretta, direzione di collegamento conduttore/scheda: 0 °, bloccaggio: Bloccaggio a scatto, tipo di confezione: confezionato nel cartone

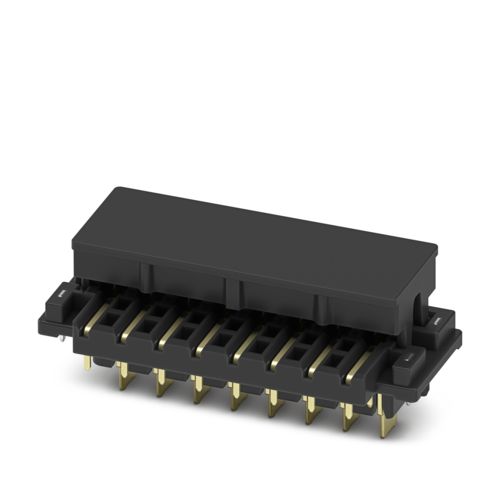

Connettore maschio, colore: nero, superficie contatti: Au, numero poli: 8, serie di prodotti: ME-IO-S.., passo: 3,15 mm, montaggio: Saldatura TTHR / ad onde, layout pin: Pinning lineare, lunghezza pin [P]: 1,5 mm, tipo di fissaggio: assente, tipo di confezione: Nastro larghezza 56 mm
Contatto di terra funzionale, per custodie per l'elettronica della serie ME-IO-S
Custodie per guide DIN, Custodia I/O, con feritoie di ventilazione, larghezza: 12 mm, altezza: 100 mm, profondità: 80 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore bus (optional), n. poli connettore trasversale: 8
Custodie per guide DIN, Custodia dell'accoppiatore, con feritoie di ventilazione, larghezza: 24 mm, altezza: 100 mm, profondità: 80 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore bus (optional), n. poli connettore trasversale: 8

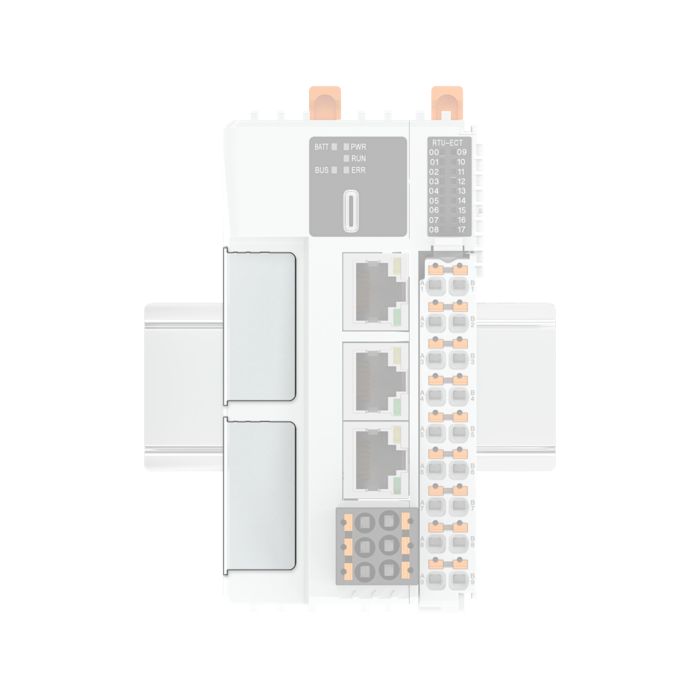

Custodie per guide DIN, Custodia CPU, con feritoie di ventilazione, larghezza: 53 mm, altezza: 100 mm, profondità: 80 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore bus (opzionale), n. poli connettore trasversale: 8
Ti offriamo la custodia ME-IO Slim più adatta alla tua applicazione. Approfitta della nostra ampia ed esclusiva gamma di prodotti.
| Custodie multifunzionali della serie ME-IO Slim | |
|---|---|
| Numero di poli (IO) | 18 |
| Larghezza modulo | 12 mm |
| Ulteriori custodie | Accoppiatore, CPU |
| Colori | Grigio chiaro (simile a RAL 7035) |
| Plastica | Policarbonato |
| Numero di poli (bus) | 8 |
| Numero di poli (alimentazione) | 6 |
| Indicatore di stato | LED |

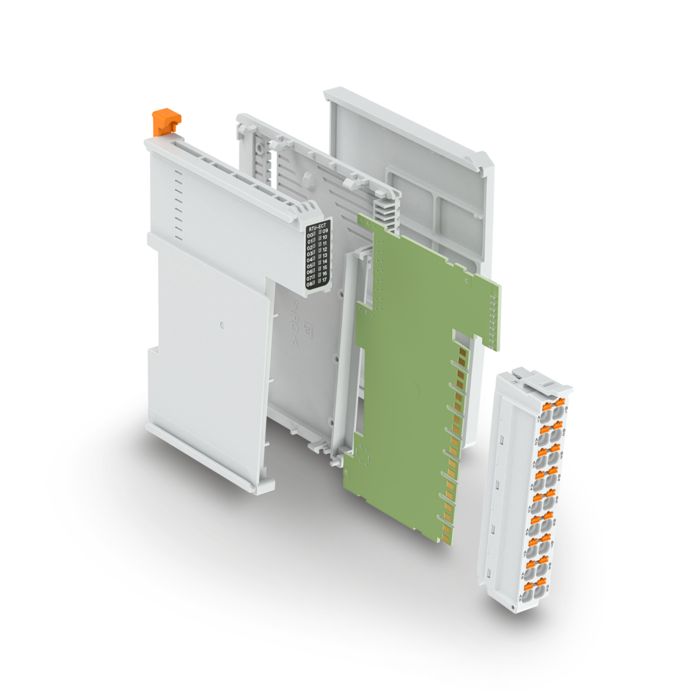

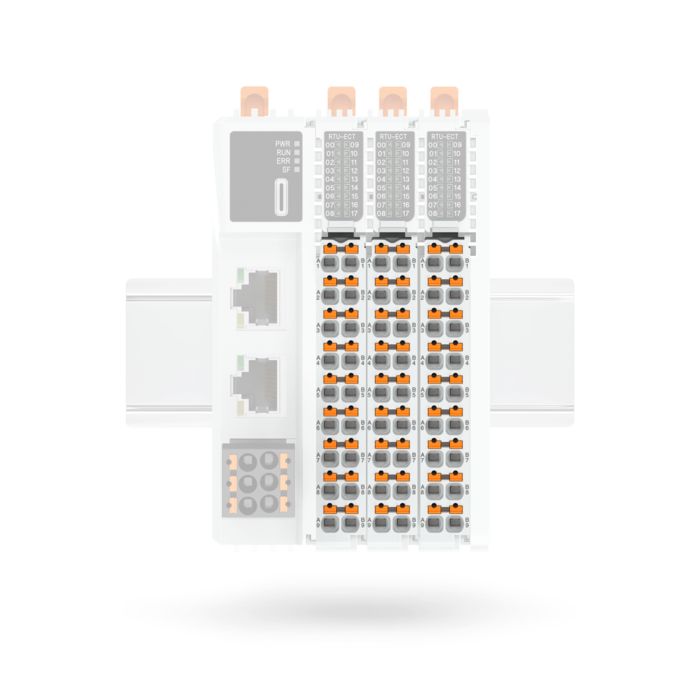

Una volta selezionata la stazione di testa, i moduli IO possono essere facilmente collegati in qualsiasi ordine. I moduli sono costituiti da due piastre laterali tra le quali è inserito il circuito stampato. Il connettore anteriore è orientabile direttamente verso il circuito stampato.

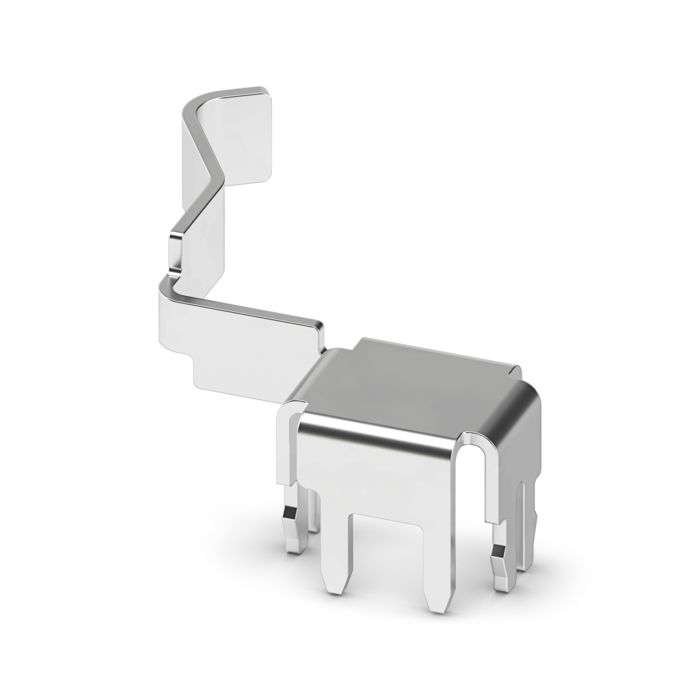

Come opzione, è possibile integrare un contatto FE in ogni modulo. Tale posizione è ideale per creare un collegamento ottimale con la guida DIN e garantire un contatto affidabile ed efficiente.

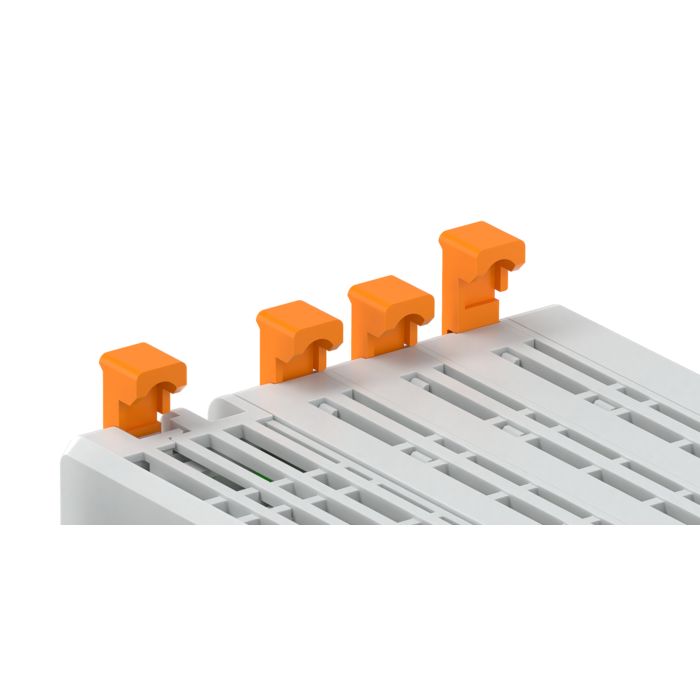

I moduli possono essere facilmente spinti in verticale sulla guida DIN. Secondo un semplice ma efficace principio di incastro, i moduli si collegano tra loro in modo sicuro e stabile. Per poter rimuovere facilmente un modulo sarà sufficiente sbloccare i fermi di colore arancione con l'aiuto di un cacciavite.
I connettori sono già stampati, il che facilita l'identificazione dei poli. Grazie alla tecnologia di connessione Push-in, l'installazione è particolarmente semplice e intuitiva. I fori per la presa di prova garantiscono inoltre una messa in funzione sicura.

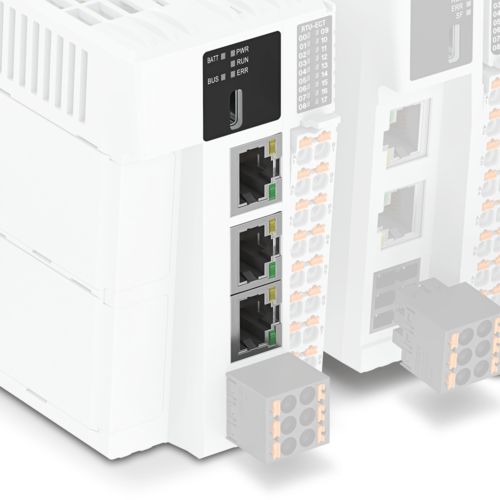

Se i connettori RJ45 e USB non sono sufficienti per la tua applicazione, le alette modificabili offrono la possibilità di integrare ulteriori tecnologie di connessione. Questo ti permette di agire in modo flessibile e semplice in base ai requisiti specifici della tua applicazione.
Le custodie per l'elettronica sono un componente fondamentale di un dispositivo. Determinano il suo aspetto e proteggono l'elettronica dalle influenze esterne. Inoltre, permettono l'assemblaggio in unità di livello superiore. I produttori di dispositivi devono quindi prestare attenzione a molti dettagli, non solo nella progettazione, ma anche nella scelta della custodia, quando si tratta di materiali o test di qualità. In questa brochure troverai tutti i dettagli.
