FL COMSERVER UNI 232/422/485 - Convertitore d’interfaccia - 2313452

Note

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale
Limitazione dell'uso
Indicazioni CCCex	In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione.

Caratteristiche articolo

Tipo di prodotto	Convertitore di interfaccia

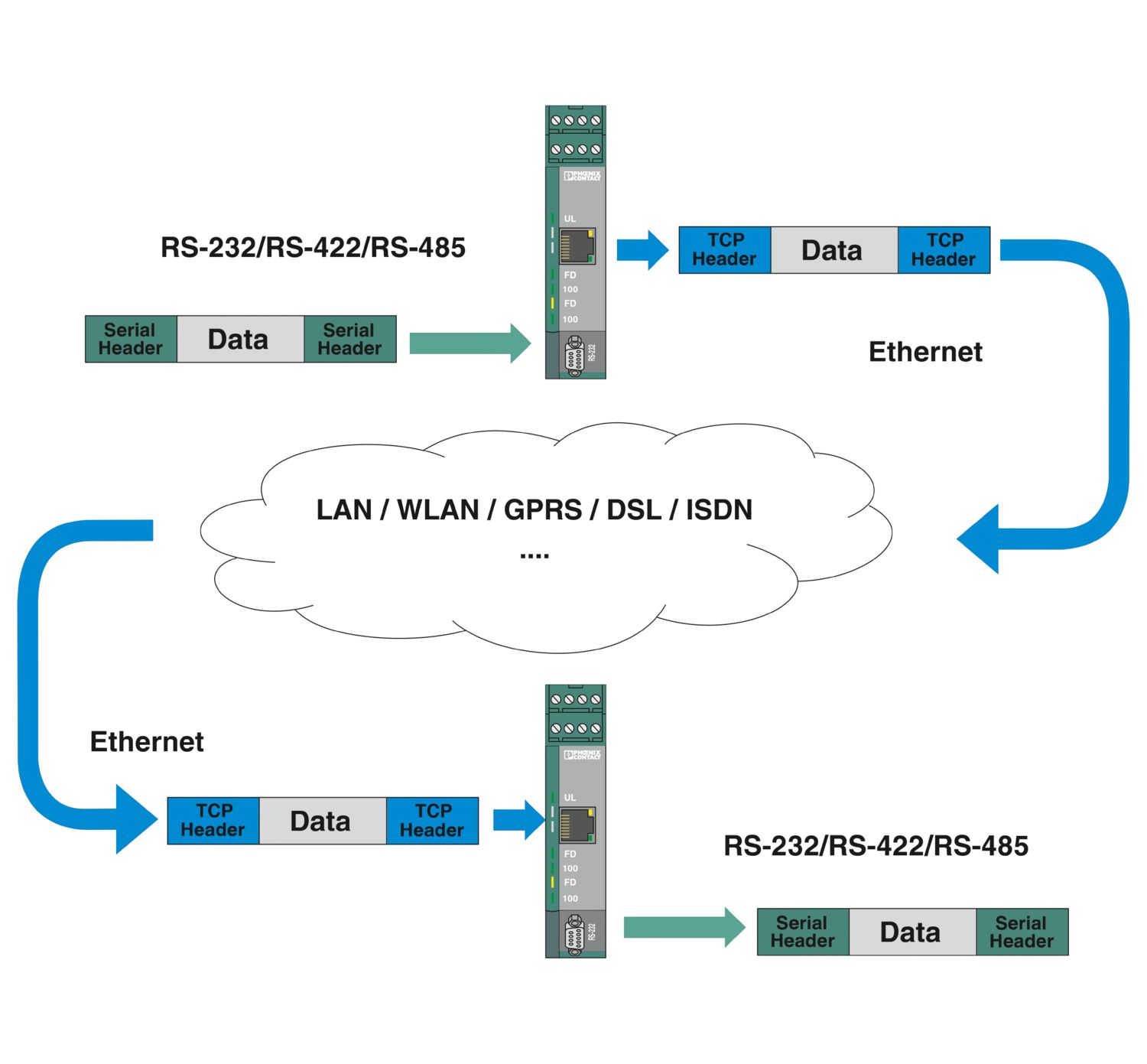

Applicazione	TCP, UDP, gateway Modbus, PPP
MTTF	2013 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%)
	879 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%)
	359 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%)
MTBF	666 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno))
	179 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno))

Caratteristiche del sistema

Modbus/TCP-Client
Numero dei Client Modbus TCP	8
Requisiti di sistema
Browser supportati	Netscape Communicator dalla versione 4.5 o Internet Explorer dalla versione 5.5

Caratteristiche elettriche

Separazione galvanica	VCC // Ethernet // seriale
Potenza dissipata massima in condizioni nominali	2,4 W
Tensione di prova interfaccia dati/interfaccia dati	1,5 kV_eff (50 Hz, 1 min.)
Tensione di prova interfaccia dati/alimentazione	1,5 kV_eff (50 Hz, 1 min.)
Alimentazione
Range tensione di alimentazione	19,2 V AC/DC ... 28,8 V AC/DC (mediante morsetto a vite a innesto COMBICON)
Range tensione di alimentazione		22,8 V DC ... 25,2 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema)
Corrente assorbita tipica	100 mA (24 V DC)
Funzione
Management	Web Based Management, SNMP, accesso di emergenza con Telnet e Seriell
Indicazioni di stato e di diagnostica	LED: UL (tensione logica), TD + RD (attività dati seriale), FD (full duplex), 100 (funzionamento 100 Mbit/s), Link (Ethernet), Activity (Ethernet), ERR (errore)

Dati di collegamento

Alimentazione
Cavo unipolare/Punto di collegamento rigido	0,2 mm² ... 2,5 mm²
Cavo unipolare/Punto di collegamento flessibile	0,2 mm² ... 2,5 mm²
Lunghezza del tratto da spelare	7,00 mm
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Interfacce

Segnale	Ethernet
Segnale		Modbus
Server web	sì
Dati: Interfaccia Ethernet, 10/100Base-T(X) secondo IEEE 802.3
Velocità di trasmissione seriale	10/100 MBit/s, auto-negoziazione
Collegamento	Connettore femmina RJ45, schermato
Numero di canali	1
Lunghezza di trasmissione	≤ 100 m (twisted pair schermato)

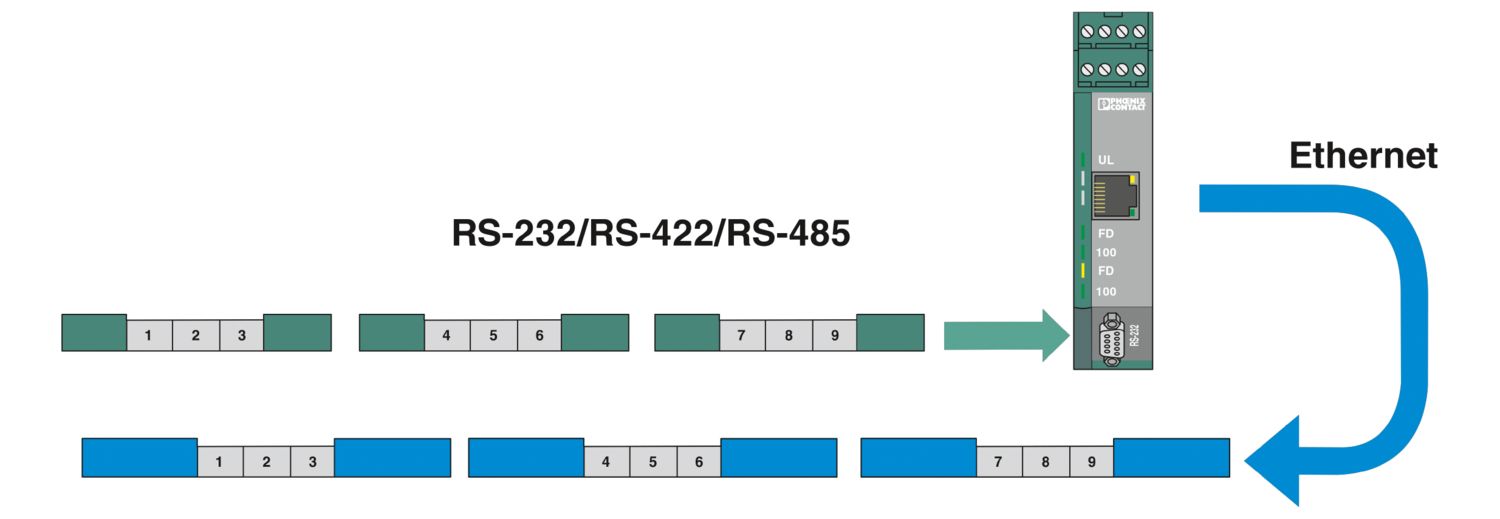

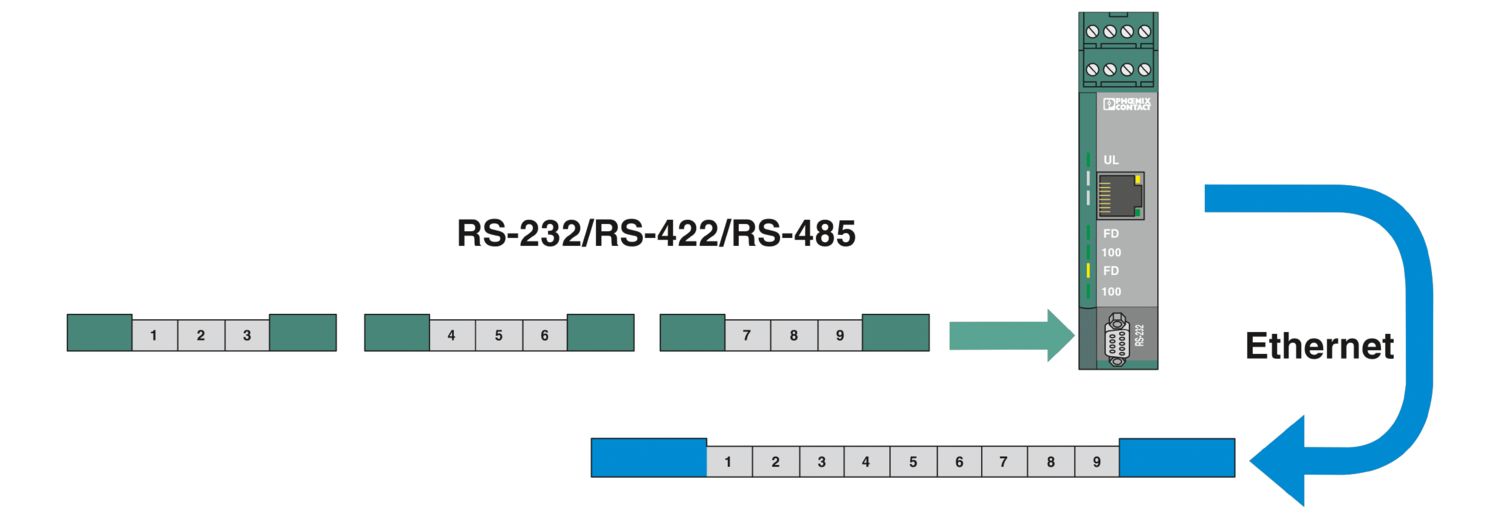

Protocolli	TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP
Protocolli ausiliari	ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Controllo del flusso dati/protocollo	Modbus/TCP
Dati: Interfaccia RS-232 secondo ITU-T V.28, EIA/TIA-232, DIN 66259-1
Velocità di trasmissione seriale	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s
Collegamento	Connettore maschio D-SUB 9
Coppia di serraggio	0,4 Nm
Pinning	Commutazione DTE/DCE mediante Web Based Management
Lunghezza di trasmissione	15 m
Formato dati/Codifica dati	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Controllo del flusso dati/protocollo	Software Handshake, Xon/Xoff, o Hardware Handshake RTS/CTS // 3964 R compatibile, Modbus RTU/ASCII

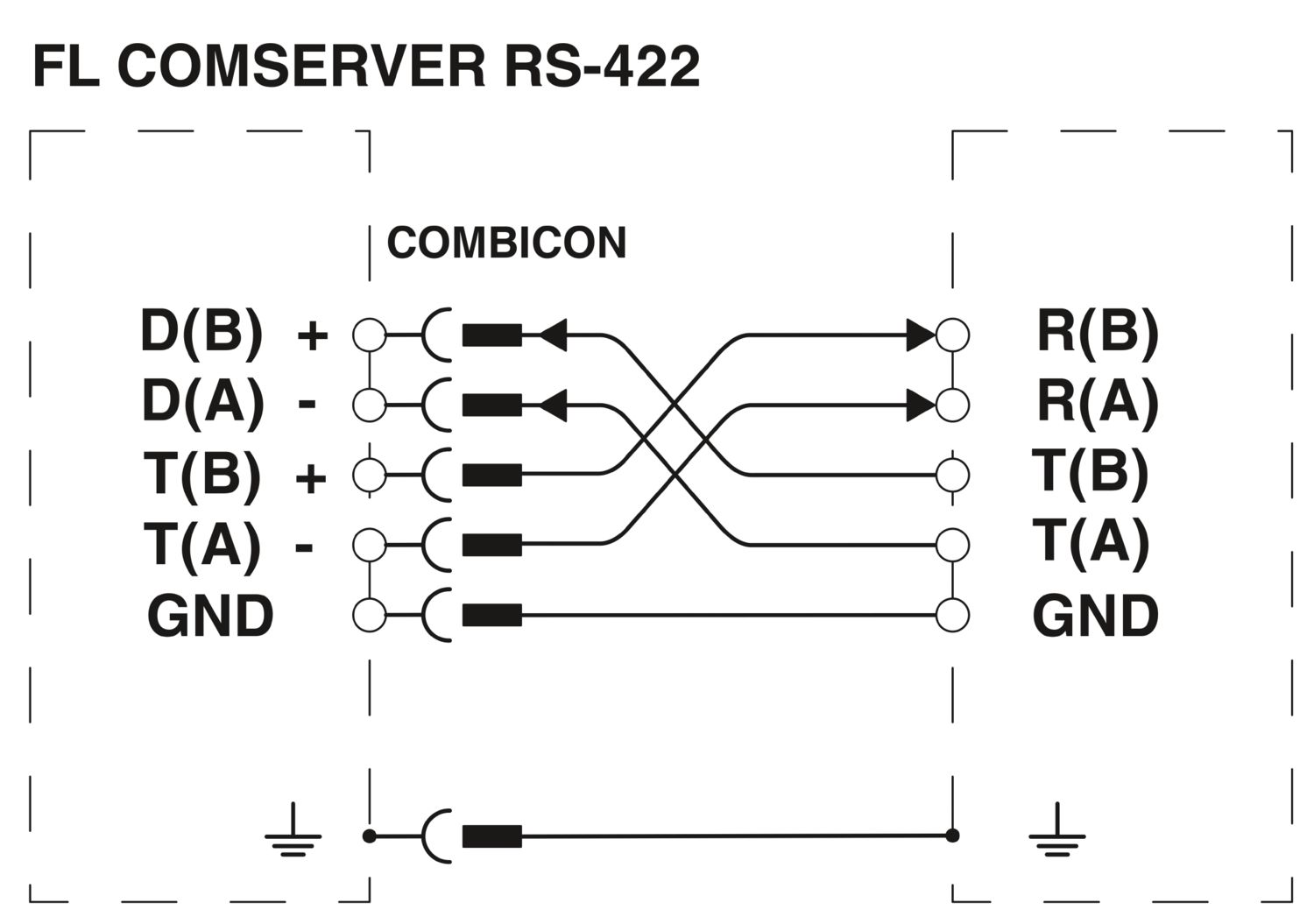

Dati: Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1
Velocità di trasmissione seriale	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s
Collegamento	Attacco a vite/ ad innesto mediante COMBICON
Lunghezza di trasmissione	≤ 1200 m
Resistenza terminale	390 Ω (configurabile)
		180 Ω
		390 Ω
Formato dati/Codifica dati	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Controllo del flusso dati/protocollo	Automatica

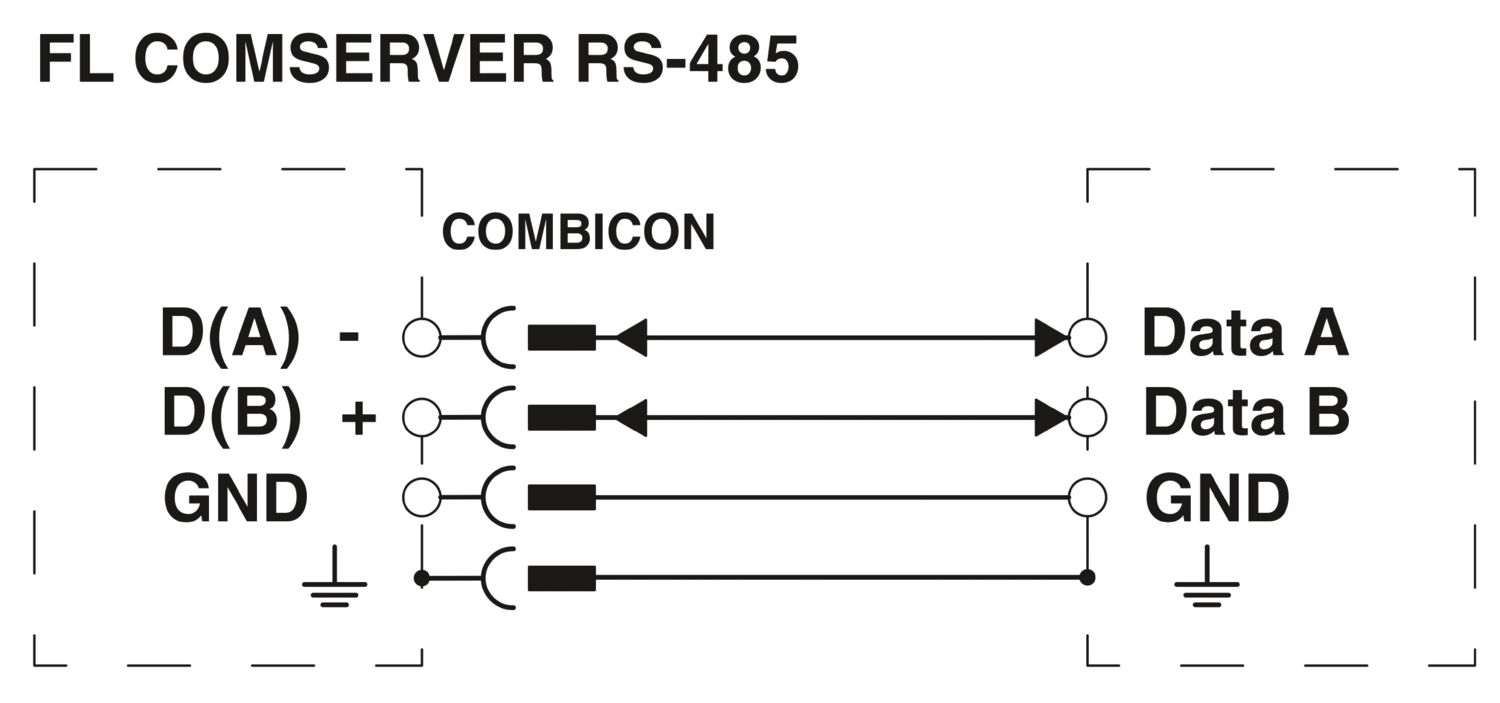

Dati: Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-4/RS-485 a 2 fili
Velocità di trasmissione seriale	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s
Collegamento	Attacco a vite/ ad innesto mediante COMBICON
Resistenza terminale	390 Ω
		180 Ω
		390 Ω (configurabile)
Formato dati/Codifica dati	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Controllo del flusso dati/protocollo	Automatica

Dimensioni

Larghezza	22,5 mm
Altezza	99 mm
Profondità	116 mm

Indicazioni materiale

Colore (Custodia)	verde (RAL 6021)
Materiale (Custodia)	PA 6.6-FR

Controlli meccanici

Caduta libera secondo IEC 60068-2-32	: 1 m
Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6	Vibrazione (esercizio): 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ
Urti secondo EN 60068-2-27/IEC 60068-2-27	Urti (esercizio): 15g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale
	Urti (stoccaggio/trasporto): 30g, 11 ms durata, pulsazione d’urto d’onda semisinusoidale

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-25 °C ... 60 °C
	-20 °C ... 60 °C (secondo UL)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 70 °C
Posizione elevata	≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota)
Umidità dell'aria consentita (esercizio)	10 % ... 95 % (senza condensa)
Umidità dell'aria consentita (stoccaggio/trasporto)	5 % ... 95 % (senza condensa)

Omologazioni

CE
Certificato	Conformità CE
ATEX
Siglatura	 II 3 G Ex ec IIC T4 Gc
Certificato	PxCIF11ATEX2313478X
Nota	Rispettare le note particolari relative all'installazione riportate nella documentazione!
UL, USA / Canada
Siglatura	508 Listed
Siglatura		Class I, Div. 2, Groups A, B, C, D
UL, USA
Siglatura	Class I, Zone 2, AEx nA IIC T5
UL, Canada
Siglatura	Class I, Zone 2, Ex nA IIC T5 Gc X
Omologazione Corea del Sud, KC
Certificato	MSIP-REI-PCK-2313452
Test dei gas tossici
Siglatura	ISA-S71.04-1985 G3 Harsh Group A

Dati EMC

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Immunità ai disturbi	EN 61000-6-2:2005
Emissione di disturbi
Norme/Disposizioni	EN 61000-6-4
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Scariche elettrostatiche
Scarica contatti	± 6 kV
Scarica in aria	± 8 kV
Osservazioni	Criterio B
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Intensità di campo	10 V/m
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Ingresso	2 kV (5 kHz)
Segnale	1 kV (5 kHz)
Osservazioni	Criterio A
Carico di corrente impulsiva (Surge)
Norme/Disposizioni	EN 61000-4-5
Carico di corrente impulsiva (Surge)
Ingresso	2 kV
Segnale	1 kV
Osservazioni	Criterio B
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Osservazioni	Criterio A
Tensione	10 V
Emissione di disturbi
Norme/Disposizioni	EN 55032
Criteri
Criterio A	Segnalazione di stato normale entro i limiti fissati.
Criterio B	Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo.

Normative e prescrizioni

Privo di sostanze incidenti sulla reticolazione di vernici	VDMA 24364:2018-05
Norme/Disposizioni	EN 50121-4

Montaggio

Tipo di montaggio	Montaggio su guida DIN
Nota per il montaggio	Il prodotto si inserisce a scatto su tutte le guide DIN da 35 mm secondo EN 60715.

Codice articolo	2313452
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNC321
Codice prodotto	DNC321
Pagina del catalogo	Pagina 357 (C-6-2019)
GTIN	4046356451321
Peso per pezzo (confezione inclusa)	172,9 g
Peso per pezzo (confezione esclusa)	120,26 g
Numero tariffa doganale	85176200
Paese di origine	DE

ECLASS-11.0	27242208
ECLASS-12.0	27242208
ECLASS-13.0	27242208

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	19a2f08d-521a-4fb9-860d-39c82142c9b4
EF3.0 Cambiamento climatico
CO2e kg	17,23 kg CO2e
