La trasmissione ottica con tecnologia FO consente la massima immunità ai disturbi con portate di trasmissione massime senza limitazione della larghezza di banda necessaria.

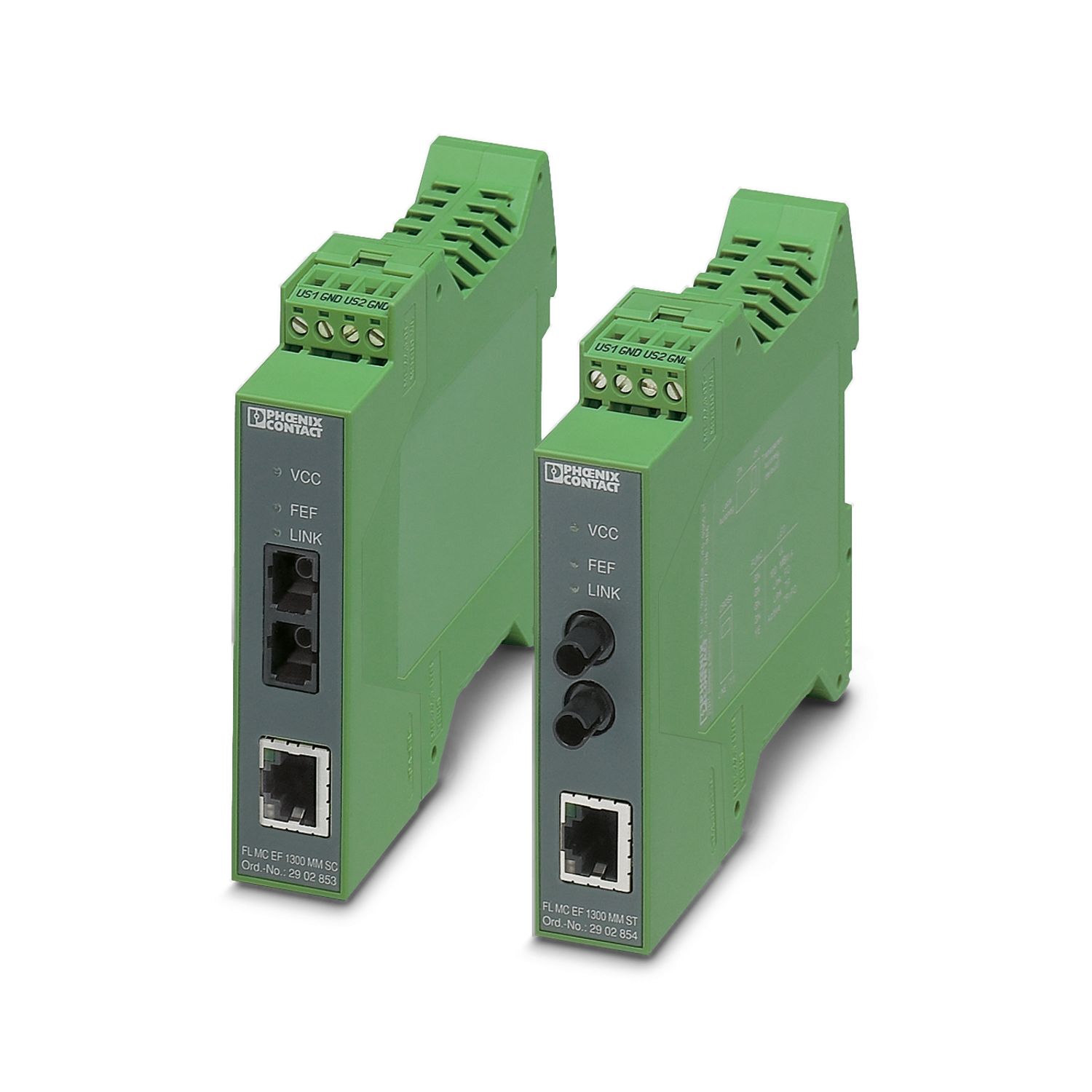

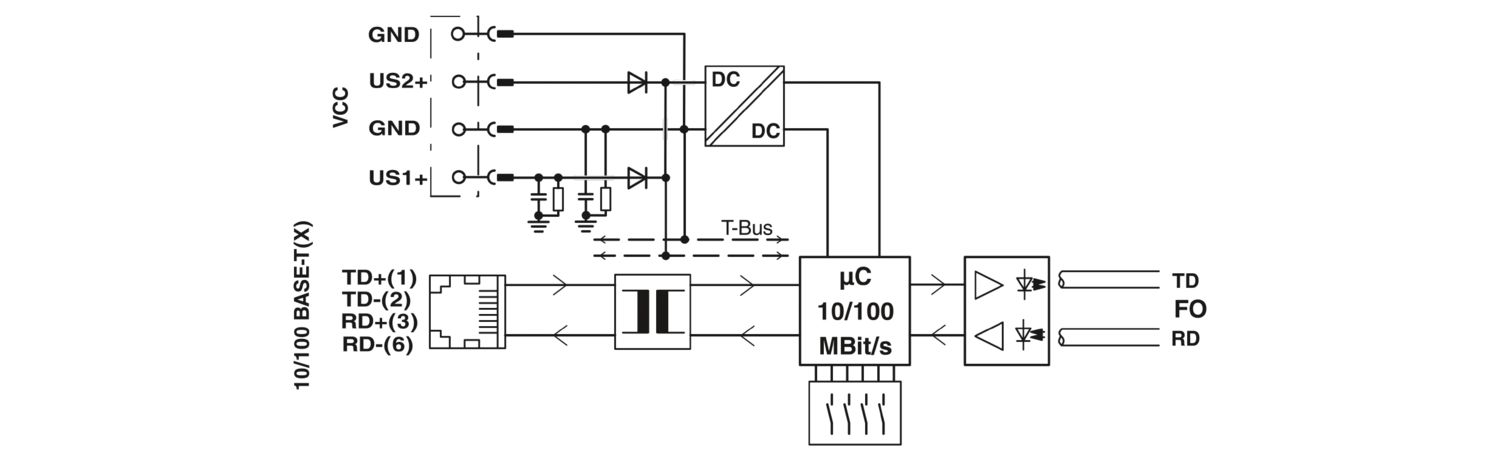

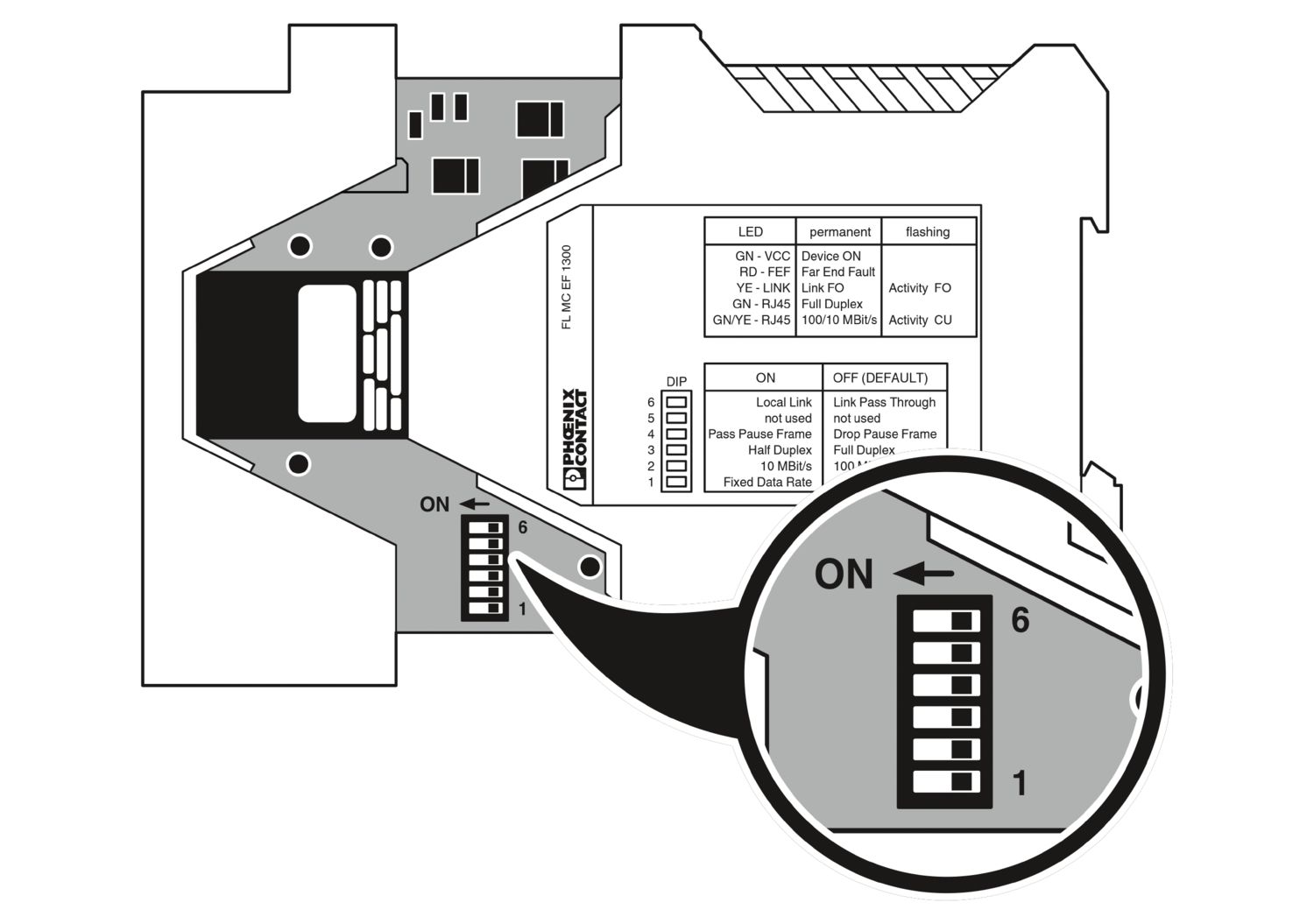

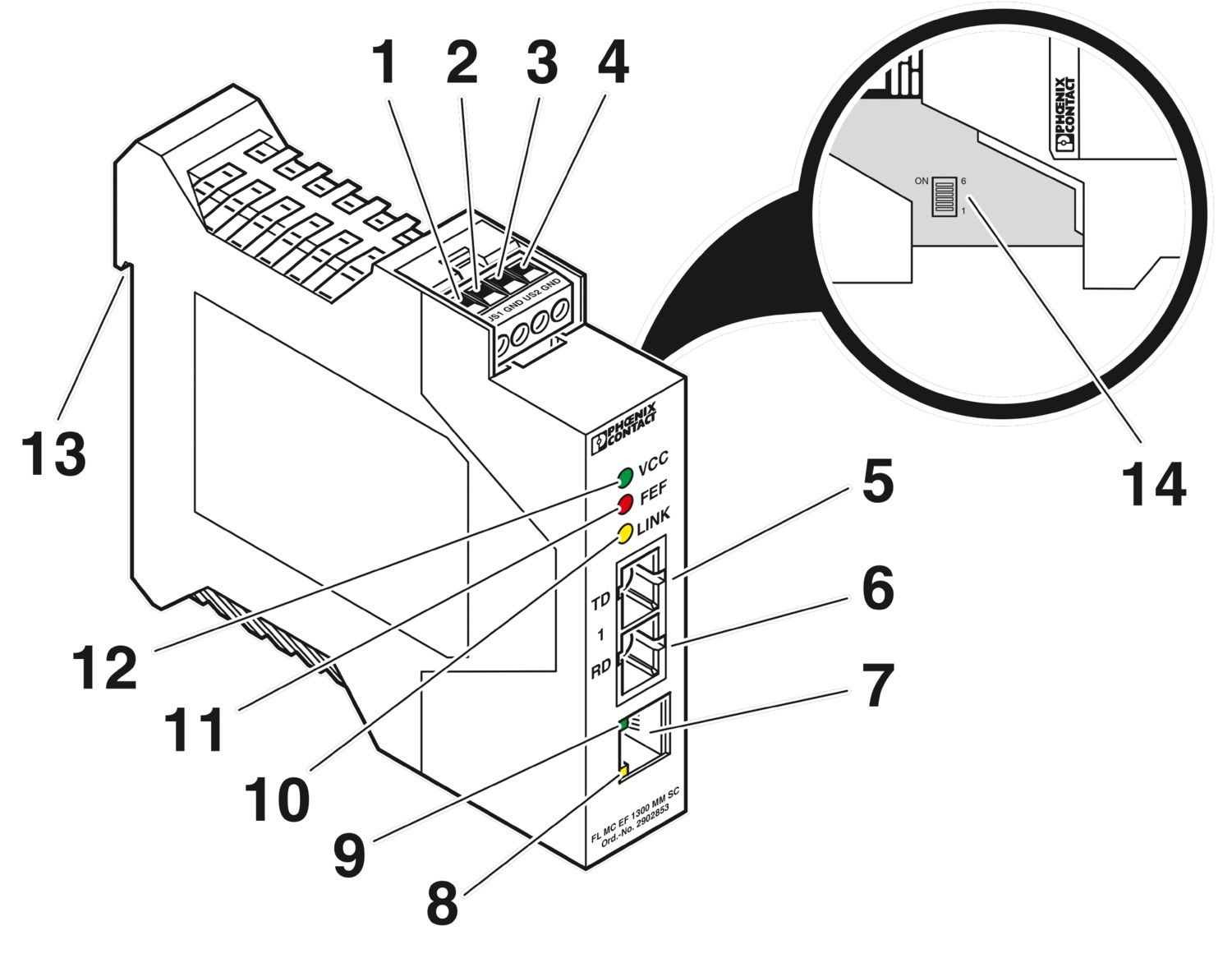

FL MC EF 1300 MM SC
-
Convertitori in fibra ottica
2902853
Convertitore a fibra ottica con connessione FO SC Duplex (1300 nm), per la conversione di 10/100Base-T(X) in fibra di vetro multimodale (50/125 μm). Autonegoziazione e funzione Auto-MDI(X). Diagnostica link approfondita. Installabile su guida, alimentazione 18 ... 30 V DC. Il prodotto è in fase di adeguamento al Cyber Resilience Act (CRA).
Dettagli prodotto
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Nota per l'utilizzo | Allo stato attuale stiamo predisponendo il prodotto affinché rispetti, a partire dal giorno 11.12.2027, i requisiti del Cyber Resilience Act (CRA) dell'UE sulla base delle informazioni attualmente disponibili sul CRA. |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
| Tipo di prodotto | Convertitori di supporti |
| MTTF | 1400 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%) |
| 599 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%) | |
| 101 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%) | |
| MTBF | 479 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno)) |
| 140 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno)) | |
| Ritardo segnale | ± 1,3 µs (Modalità Store-and-Forward, 10/100 MBit/s, in base alla dimensione del frame) |
| Funzioni | |
| Funzionalità di base | Convertitori store and forward |
| Funzioni di sicurezza | |
| Funzionalità di base | Convertitori store and forward |
| Funzionalità | |
| Funzionalità di base | Convertitori store and forward |
| Isolamento galvanico | secondo IEEE 802.3 |
| VCC // FE // Ethernet | |
| Potenza dissipata massima in condizioni nominali | 2,4 W |
| Tensione di prova interfaccia dati/alimentazione | 0,5 kVeff (50 Hz, 1 min.) |
| Alimentazione | |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (Connessione a vite) |
| 18 V DC ... 30 V DC (alternativo o ridondante, mediante contatto bus backplane e alimentazione di corrente del sistema) | |
| Tensione nominale | 24 V DC |
| Corrente assorbita tipica | 100 mA (24 V DC) |
| Circuito di protezione | Prot. contro inversione polarità |
| Alimentazione | |
| Collegamento | Morsetto a vite estraibile (COMBICON), ridondanza possibile |
| Cavo unipolare/Punto di collegamento rigido | 0,2 mm² ... 2,5 mm² |
| Cavo unipolare/Punto di collegamento flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 14 |
| Lunghezza del tratto da spelare | 7,00 mm |
| Coppia di serraggio | 0,56 Nm ... 0,79 Nm |
| Segnale | Ethernet |
| Funzionalità di base | Convertitori store and forward |
| Dati: fibra ottica | |
| Capacità di trasmissione minima | ≥ -23,5 dBm ((50/125 µm) in modo dinamico in modalità Link (average)) |
| ≥ -20 dBm ((62,5/125 µm) in modo dinamico in modalità Link (average)) | |
| Capacità di trasmissione massima | ≤ -14 dBm ((50/125 µm) in modo dinamico in modalità Link (average)) |
| ≤ -14 dBm ((62,5/125 µm) in modo dinamico in modalità Link (average)) | |
| Distanza di trasmissione incl. riserva di sistema da 3 dB | 6,4 km (F-G 50/125 0,7 dB/km F 1000) |
| 2,8 km (F-G 50/125 1,6 dB/km F 800) | |
| 10 km (F-G 62,5/125 0,7 dB/km F 1000) | |
| 3 km (F-G 62,5/125 2,6 dB/km F 600) | |
| Collegamento | SC-Duplex |
| Lunghezza d'onda | 1300 nm |
| Sensibilità di ricezione minima | -31 dBm (dinamico in modalità Link (average)) |
| Sensibilità di ricezione max. | -14 dBm (dinamico in modalità Link (average)) |
| Mezzo trasmissivo | Fibra di vetro Multimode |
| Fibra GI-HCS | |
| Dati: Interfaccia Ethernet, 10/100Base-T(X) secondo IEEE 802.3 | |
| Velocità di trasmissione | 10/100 Mbit/s |
| Collegamento | Connettore femmina RJ45, schermato |
| Numero di canali | 1 |
| Lunghezza di trasmissione | 100 m (twisted pair schermato) |
| Mezzo trasmissivo | Rame |
| LED di segnalazione | Activity, Link-Status, 10/100 MBit/s |
| Modalità auto-negoziazione | Auto |
| Link through | Link Fault Pass Through |
| Commutazione MDI-/MDI-X | Auto-MDI(X) |
| Disegno quotato |
|
| Larghezza | 22,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Colore (Custodia) | verde (RAL 6021) |
| Materiale (Custodia) | PA 6.6-FR |
| Cavo in fibra ottica | |
| Tipi di fibre | 50/125 µm |
| 62,5/125 µm | |
| fibra di vetro | |
| Caduta libera secondo IEC 60068-2-32 | Caduta libera: 1 m |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | Funzionamento: 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ |
| Urti secondo EN 60068-2-27/IEC 60068-2-27 | Funzionamento: 25g, 11 ms durata, pulsazione d'urto d'onda semisinusoidale |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 65 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota) |
| ≤ 2000 m (secondo UL) | |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 110 kPa |
| CE | |
| Certificato | Conformità CE |
| IECEx | |
| Siglatura | Ex ec [op is Gb] IIC T4 Gc |
| [Ex op is Db] IIIC | |
| Certificato | IECEx ULD 24.0009X |
| ATEX | |
| Siglatura | II 3 (2) G Ex ec [op is Gb] IIC T4 Gc |
| II (2) D [Ex op is Db] IIIC | |
| Certificato | UL 24 ATEX 3197X |
| Nota | Rispettare le note particolari relative all'installazione riportate nella documentazione! |
| UL, USA / Canada | |
| Siglatura | 508 Listed |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Omologazione Corea del Sud, KC | |
| Certificato | MSIP-REI-PCK-2902853 |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04-1985 G3 Harsh Group A |
| Costruzioni navali | |
| Siglatura | DNV GL |
| Dati cantieristica navale | |
| Temperature | B |
| Humidity | A |
| Vibrazione | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | ± 6 kV (Grado severità collaudo 3) |
| Scarica in aria | ± 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 3 GHz (Grado severità collaudo 3) |
| Intensità di campo | 10 V/m |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | ± 2 kV (Grado severità collaudo 3) |
| Segnale | ± 2 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio B |
| Carico di corrente impulsiva (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Carico di corrente impulsiva (Surge) | |
| Ingresso | ± 0,5 kV (Alimentazione DC) |
| Segnale | ± 1 kV (Linea dati, asimmetrica) |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 55032 |
| Osservazioni | Classe A, campo di impiego industria |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Privo di sostanze incidenti sulla reticolazione di vernici | VDMA 24364:2018-05 |
| Isolamento galvanico | secondo IEEE 802.3 |
| Tipo di montaggio | Montaggio su guida DIN |
UL Listed
ID omologazione: E238705cUL Listed
ID omologazione: E238705DNV GL
ID omologazione: TAA00001KR_7cUL Listed
ID omologazione: E199827UL Listed
ID omologazione: E199827IECEx
ID omologazione: IECEx ULD 24.0009XATEX
ID omologazione: UL 24 ATEX 3197X
I vantaggi
Copertura di distanze fino a 10 km
Autonegoziazione
Commutazione auto-MDI-/MDI-X
Funzioni Link Fault Pass Through (LFPT) e Far End Fault (FEF) per un semplice monitoraggio del collegamento
10/100 Mbit/s
Omologazione per la costruzione navale a norma DNV GL
