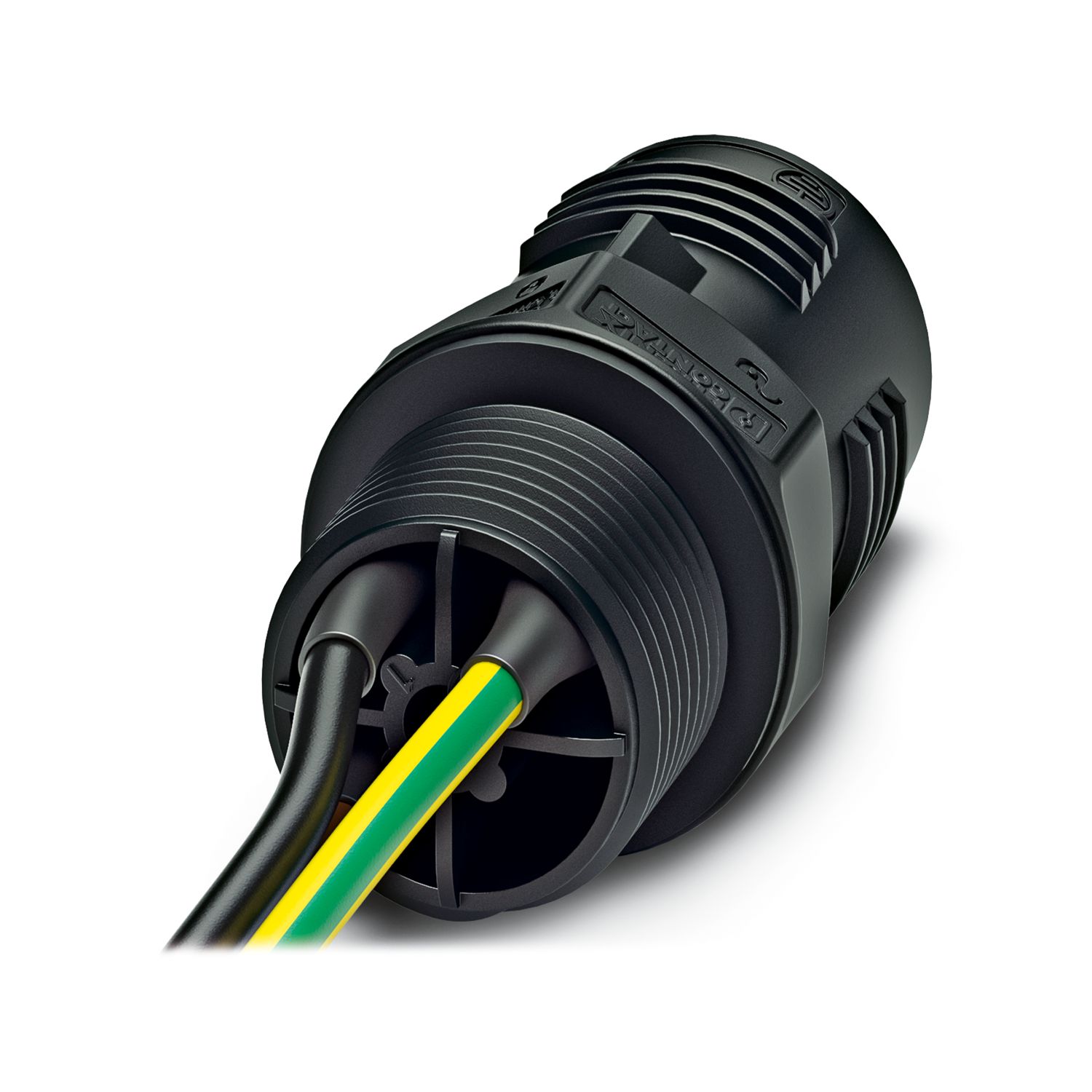

Traversée de paroi, type de raccordement: Fils individuels (soudé), M20, 0,5 mm2 ... 1,5 mm2, 690 V, 17,5 A, PA, noir, sans écrou QUICKON, codage: Languette de détrompage, 1,5 mm2, fils coupés nets, longueur du câble: 0,35 m, Affectation des broches : 1 = RD, 2 = BK, 3 = VT
| Type de produit | Traversée de paroi |
| Gamme de produits | QPD |
| Type | QPD 3x1,5 |
| Nombre de pôles | 3 |
| Repérage des points de connexion | 1, 2, 3 |
| Nombre de connexions | 10 |
| Nombre de raccordements par pôle | 1 |
| Détrompage | Languette de détrompage |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Technologie de raccordement | |
| Type de raccordement côté appareil | Fils individuels (soudé) |
| Nombre de raccordements de câbles de même section | max. 10 |
| Raccordement du conducteur | |
| Section raccordable souple | 0,5 mm² ... 1,5 mm² |
| Section raccordable rigide | 0,5 mm² ... 1,5 mm² |
| Section raccordable AWG | 20 ... 16 |
| Couple de serrage Écrou de verrouillage | 8 Nm |
| Couple de serrage Contre-écrou | 5 Nm |
| Dessin coté |
|
| Largeur | 25 mm |
| Hauteur | 25 mm |
| Longueur | 45,5 mm |
| Diamètre | 25 mm |
| Tension de tenue aux chocs assignée (II/2) | 8 kV |
| Tension de tenue aux chocs assignée (III/2) | 8 kV |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Courant de référence | 17,5 A |
| Résistance de contact | < 3 mΩ |
| Tension de dimensionnement (II/2) | 1000 V |
| Tension de dimensionnement (III/2) | 1000 V |
| Tension de référence (III/3) | 690 V |
| Tension nominale UN | 690 V |
| Intensité nominale IN | 17,5 A |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | max. 50 |
| Couleur | noir (RAL 9005) |
| Matériau Boîtier | PA |
| Matériau Contact | Cu |
| Matériau Surface des contacts | plaqué argent |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant de fil | PVC / PE / TPE / caoutchouc |
| Longueur du câble | 0,35 m |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
| Diamètre de fil avec isolation | 1,6 mm ... 3 mm |
| Repérage des points de connexion | 1, 2, 3 |
| Section du câble | 1,5 mm² |
| Matériel Isolant du fil | PVC / PE |
| Type de montage | Montage sur face avant M20 |
| Conditions ambiantes | |
| Indice de protection | IP66 |
| IP68 (2 m / 24 h) | |
| IP69K | |
| Protégé contre le toucher à l'état débranché (IP2X) | |
| Résistance aux chocs | IK07 |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température lors du raccordement | -5 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 8 A | - 16 | ||
| Tension nominale UN | Intensité nominale IN | Section AWG | Section mm2 | |
|---|---|---|---|---|
| keine | ||||
| 600 V | 8 A | - 16 | ||
