Les éléments FL SWITCH IRT sont des commutateurs à quatre ports pour applications PROFINET. L'architecture des commutateurs ERTEC-400 garantit un niveau optimal d'intégration et de diagnostic des composants de l'infrastructure dans les réseaux PROFINET. Dans ce cadre, les commutateurs peuvent être configurés avec toutes leurs fonctions à l'aide d'un automate PROFINET supérieur. L'intégration au système d'ingénierie supérieure s'effectue de manière simple et fiable par le biais des fichiers GSDML ou FDCML fournis.
Ces appareils présentent les caractéristiques suivantes :
- Le diagnostic et le paramétrage s'effectuent via le protocole PROFINET à partir de la commande.
- Les commutateurs peuvent être paramétrés et intégrés dans le système d'ingénierie depuis n'importe quel automate comportant la fonctionnalité PROFINET.
- Prise en charge LLDP pour la reconnaissance de la topologie en environnement PROFINET.
- Protocole DCP pour l'adressage IP directement à partir de l'automate.
- Mémoire de paramétrage MEM-Plug pour sauvegarder la configuration de l'appareil.
- Ports POF SCRJ pour fibres polymères ou PCF à confectionner sur le terrain incluant le contrôle de la qualité du circuit via PROFINET et LED de diagnostic directement sur le commutateur.
- En utilisant l'ERTEC 400, les commutateurs de la gamme FL SWITCH IRT prennent en charge la technologie PROFINET IRT, y compris le procédé cut through.
- Gestion via le Web permettant un contrôle et une configuration aisés dans le navigateur Web.
- Prise en charge SNMP permettant un contrôle et une configuration à l'aide d'outils informatiques standard.

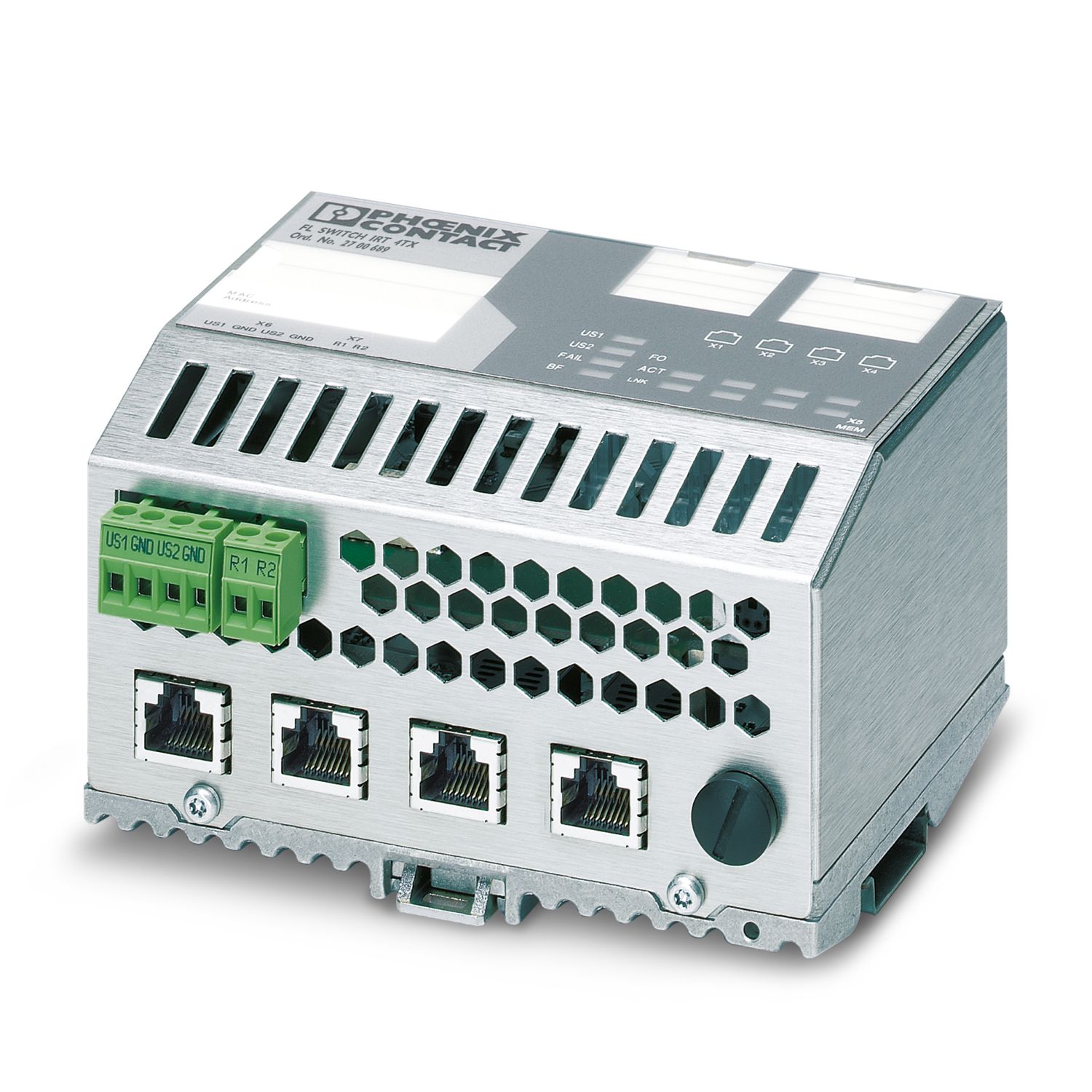

FL SWITCH IRT 4TX
-
Industrial Ethernet Switch
2700689
Managed Switch IRT série, 4 Ports RJ45 10/100 MBit/s, indice de protection: IP20, Température ambiante (fonctionnement): -25 °C ... 60 °C, Plage de tension d'alimentation: 19 V DC ... 30 V DC, PROFINET Conformance Class C
Téléchargement gratuit disponible.
Téléchargements
Informations détaillées concernant le produit
| Dessin coté |
|
| Largeur | 127 mm |
| Hauteur | 95 mm |
| Profondeur | 69 mm |
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Plaque-support du matériel | Aluminium coulé sous pression, résistant à la corrosion |
| Matériau du boîtier | Aluminium, incolore, anodisée |
| Type de montage | Montage sur rail DIN |
| Ethernet | |
| Type de raccordement | RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Nombre de voies | 4 (Ports RJ45) |
| Gamme de produits | Managed Switch IRT |
| Type | Stand-alone |
| MTTF | 362,73 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 218,23 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 37,87 Années (SN 29500 standard, température 60 °C, cycle de travail 100 %) | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Fonctions switch | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | typique |
| Classe de conformité PROFINET | Conformance Class C |
| Fonction des appareils PROFINET | PROFINET-IO Device |
| Spécification PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Redondance | MRP (Media Redundancy Protocol) |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état FO) et BF (Bus Fail) |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Fonctions de sécurité | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Courant absorbé | 165 mA (pour 24 V DC) |
| Diagnostic local | US1/2 Tension d'alimentation US1, US2 LED verte |
| FAIL div. LED rouge | |
| LIAISON Statut de la liaison LED verte | |
| ACT Réception/émission de télégrammes LED verte | |
| BF Erreur de bus LED rouge | |
| Puissance dissipée maximale en condition nominale | 3,96 W |
| Section contrôlée | Alimentation 24 V/terre fonctionnelle 500 V DC 1 min |
| Interface Ethernet / Tous les autres potentiels 2,25 kV DC 1 min | |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (redondante) |
| Plage de tension d'alimentation | 18,5 V DC ... 30,2 V DC |
| Raccordement alimentation | Par MINICONNEC, section maximale des conducteurs 2,5 mm² |
| Ondulation résiduelle | 3,6 VCC (à l'intérieur de la plage de tension admissible) |
| Courant max. absorbé | 165 mA |
| Courant absorbé typique | 165 mA (pour US = 24 V DC) |
| Courant absorbé | 165 mA (pour 24 V DC) |
| Fonction | |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | typique |
| Alimentation: Bloc électronique | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC (ondulation comprise) |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 7 mm |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 10 Hz ... 150 Hz |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | EN 55022 (Perturbations radioélectriques) Classe A |
| EN 61000-4-2 (ESD) Critère A | |
| EN 61000-4-3 (champs électromagnétiques) Critère A, 10 V/m | |
| EN 61000-4-5 (Surge) Critère B | |
| EN 61000-4-4 (EFT/en salves) Critère A, 2,2 kV | |
| EN 61000-4-6 EN 61000-4-6 (perturbations conduites) Critère A, intensité de champ : 10 V/m | |
| EN 61000-4-3 (champs électromagnétiques) EN 61000-4-3 (champs électromagnétiques) Critère A, 10 V/m | |
| 60950-1 |
| Fonctionnalité | |
| Fonctionnalité de base | Switch cut through / store and forward conforme à la norme IEEE 802.3, 2 classes de priorité selon IEEE 802.1 P, protocole TCP/IP, compatible DCP, fonction serveur Web intégrée, périphérique PROFINET. |
| Configuration requise | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Affichage d'état | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 3 LED par port Ethernet (Link, Activity et état FO) et BF (Bus Fail) |
cUL Listed
Identifiant de lhomologation: E140324PROFINET
Identifiant de lhomologation: Z11869
Avantages
MRP (client et manager)
Périphérique E/S PN
Commutation cut through
SNMP
Type plat
