SP-EE-VAL-MB-T2-275-3+1-UT
-
Parasurtenseur de type 2
1326571
Parafoudre non enfichable avec 0,5 TE/Pol pour systèmes d'alimentation triphasés avec N et PE séparés (système à 5 fils : L1, L2, L3, N, PE) pour le montage sur rail DIN avec surveillance optique de l'état.
Informations détaillées concernant le produit
| Type de produit | Dispositif de protection antisurtension |
| Classe d'essai CEI | II |
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-S |
| TT | |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | optique |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Type de raccordement | Raccordement vissé |
| Filetage vis | M4 |
| Couple de serrage | 1,2 Nm ... 1,8 Nm |
| Longueur à dénuder | 12 mm |
| Section de conducteur souple | 1,5 mm² ... 10 mm² |
| Section de conducteur rigide | 1,5 mm² ... 10 mm² |
| Section conduct. AWG | 16 ... 8 |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 1,5 mm² ... 4 mm² |

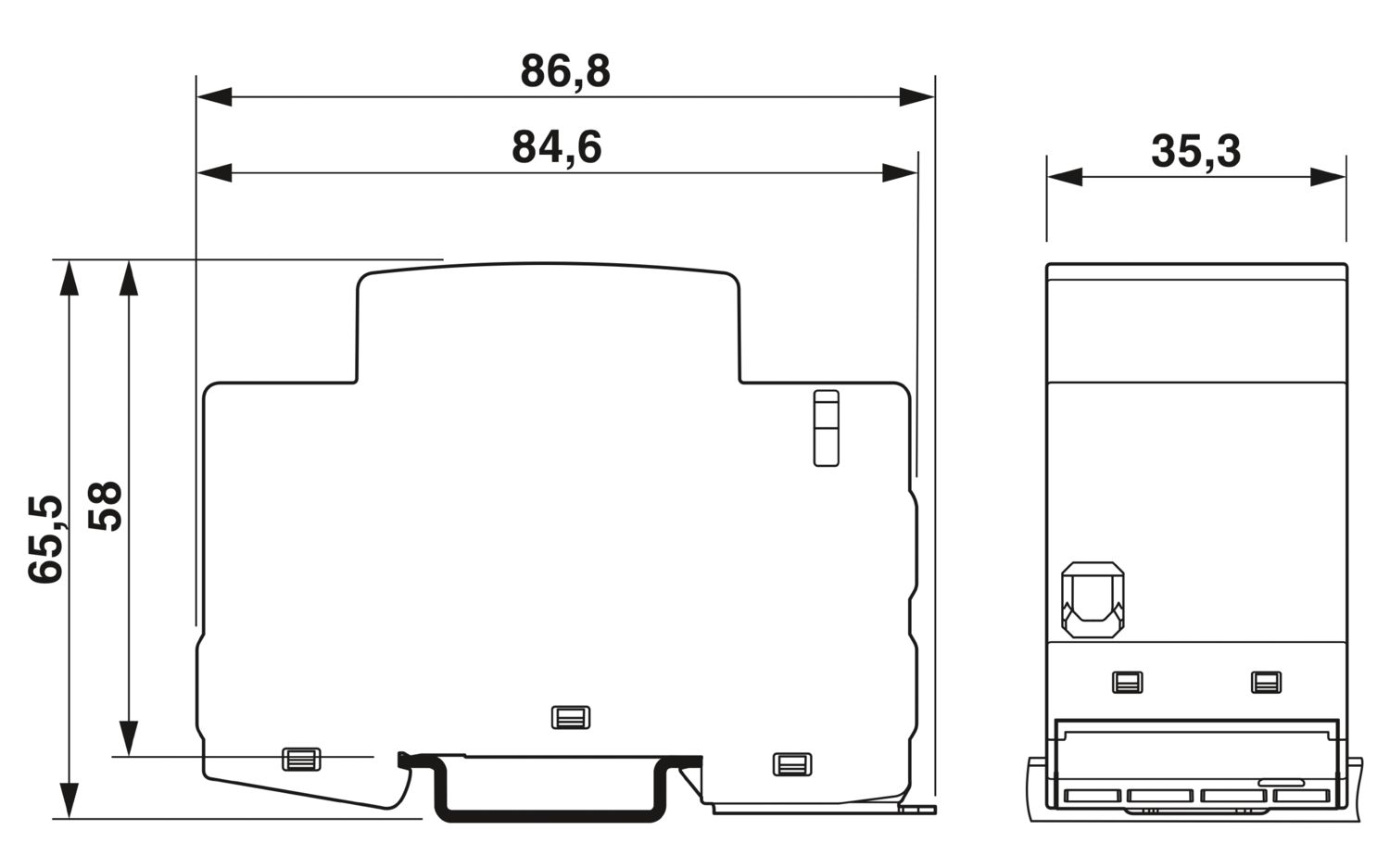

| Dessin coté |
|
| Largeur | 35,3 mm |
| Hauteur | 84,6 mm |
| Profondeur | 65,5 mm (avec profilé 7,5 mm) |
| Graduation | 2 UL |
| Couleur | gris signalisation B (RAL 7043) |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Valeur CTI du matériau | 600 |
| Matériau isolant | PA 6.6+GV 20 % |
| Groupe de matériaux | I |
| Matériau du boîtier | PA 6.6+GV 20 % |

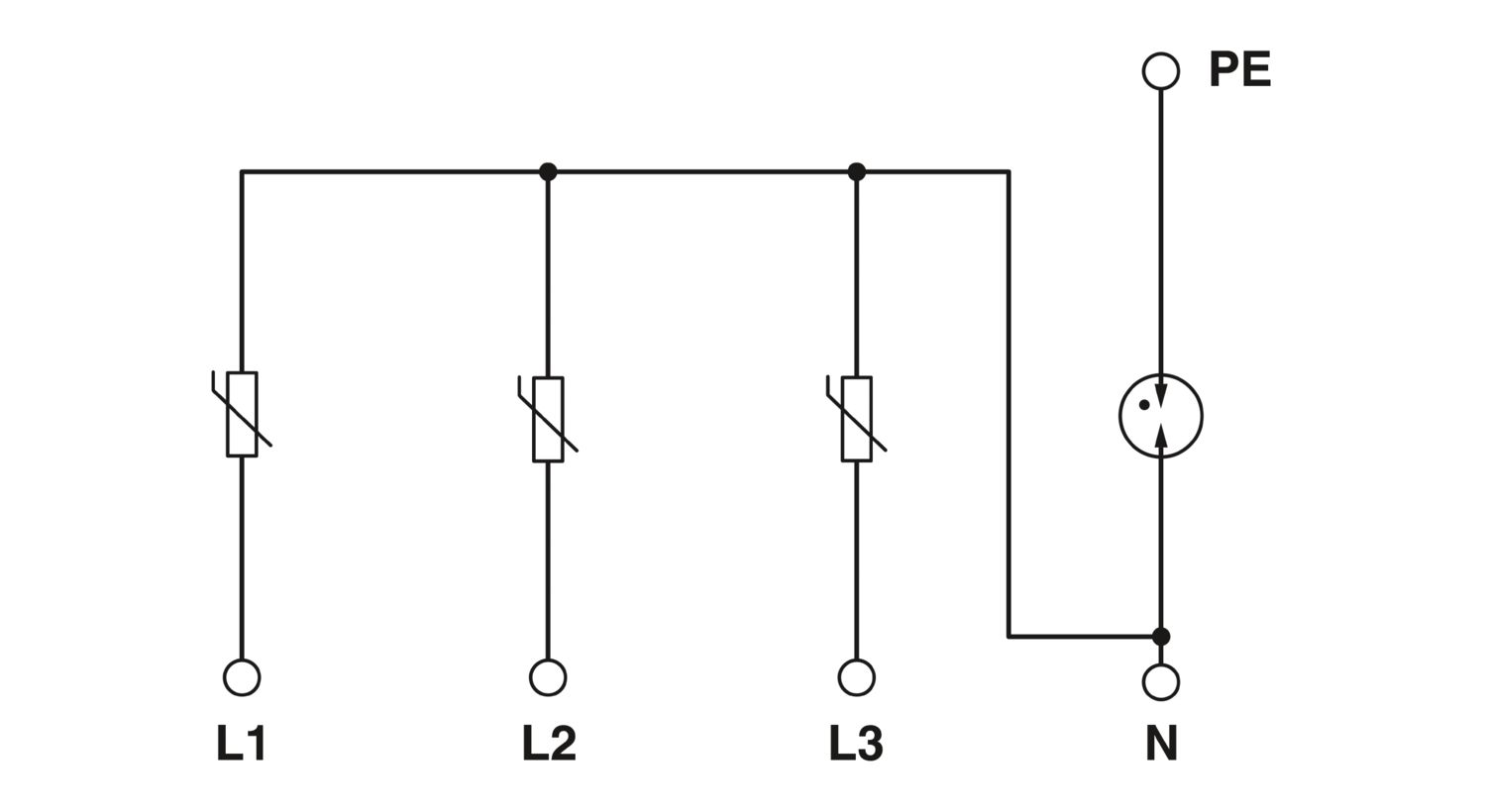

| Circuits de protection | L-N |
| L-PE | |
| N-PE | |
| Tension nominale UN | 240/415 V AC (TN-S) |
| 240/415 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 275 V AC |
| Courant de charge nominal IL | 25 A (< 55 °C) |
| Courant résidual IPE | ≤ 5 µA |
| Consommation de puissance en veille PC | ≤ 80 mVA (pour UC) |
| ≤ 60 mVA (pour UREF) | |
| Courant nominal de décharge In (8/20) µs (L-N) | 5 kA |
| Courant nominal de décharge In (8/20) µs (L-PE) | 5 kA |
| Courant nominal de décharge In (8/20) µs (N-PE) | 20 kA |
| Courant de décharge maximal Imax (8/20) µs (L-N) | 15 kA |
| Courant de décharge maximal Imax (8/20) µs (L-PE) | 15 kA |
| Courant de décharge Imax (8/20) µs (N-PE) | 40 kA |
| Corriente de descarga total ITotal (8/20) µs | 20 kA |
| Capacité de suppression du courant de suite Ifi (N-PE) | 100 A |
| Courant de court-circuit assigné ISCCR | 10 kA |
| Niveau de protection en tension Up (L-N) | ≤ 1,3 kV |
| Niveau de protection en tension Up (L-PE) | ≤ 1,5 kV |
| Niveau de protection en tension Up (N-PE) | ≤ 1,5 kV |
| Tension résiduelle Ures (L-N) | ≤ 1,1 kV (à 5 kA) |
| ≤ 1 kV (pour 3 kA) | |
| Tension résiduelle Ures (L-PE) | ≤ 1,1 kV (à 5 kA) |
| ≤ 1 kV (pour 3 kA) | |
| Tension résiduelle Ures (N-PE) | ≤ 0,35 kV (pour In) |
| ≤ 0,15 kV (pour 3 kA) | |
| Réponse au TOV pour UT (L-N) | 348 V AC (5 s / mode résistance) |
| 457 V AC (120 min / mode défaillance sécurisée) | |
| Réponse au TOV pour UT (N-PE) | 1200 V AC (200 ms / mode résistance) |
| Temps d'amorçage tA (L-N) | ≤ 25 ns |
| Temps d'amorçage tA (L-PE) | ≤ 100 ns |
| Temps d'amorçage tA (N-PE) | ≤ 100 ns |
| Fusible en amont maximum pour câblage simple en V | 25 A (gG / B / C , embout TWIN 4 mm²) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 63 A (gG / B / C) |
| Caractéristiques techniques supplémentaires | |
| Courant nominal de décharge In (8/20) µs (L-N) | 10 kA |
| Courant nominal de décharge In (8/20) µs (L-PE) | 10 kA |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| IP20C (sous le capot du répartiteur) | |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | ≤ 4000 m (amsl) |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Normes/prescriptions | CEI 61643-11 |
| Remarque | 2011 |
| EN 61643-11 | |
| Normes/prescriptions | EN 61643-11 |
| Remarque | 2012 |
| Type de montage | Profilé : 35 mm |
