AI-XL 1,5- 8 BK
-

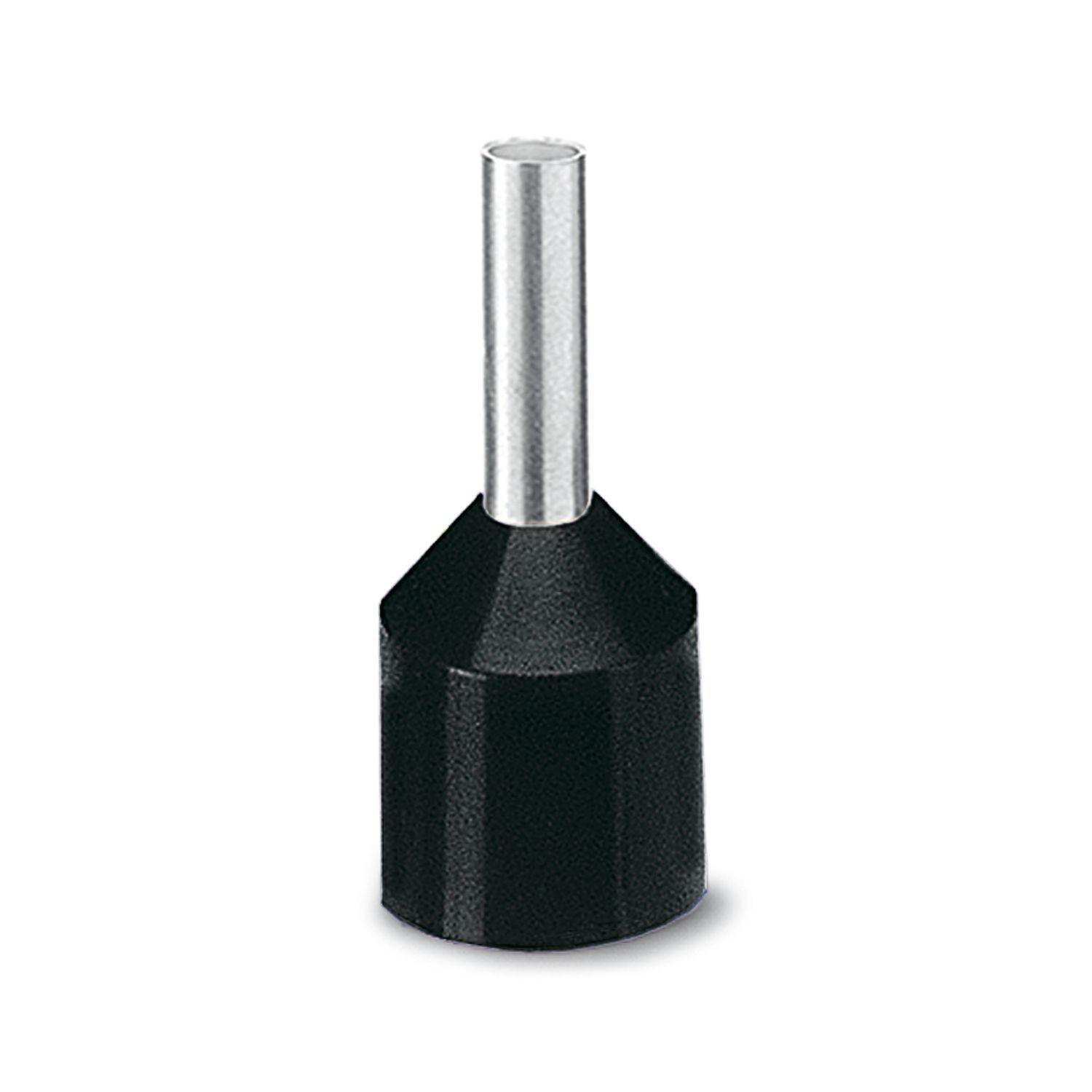

Embout
3201916
Embout, Longueur zone de contact: 8 mm, longueur de la douille: 17,5 mm, coloris: noir
Informations détaillées concernant le produit
| Type de produit | Embout |
| Classe de conducteur | conducteurs flexibles, classe 2, 5, 6 / B, C, K, M |
| Caractéristiques du produit | Convient par ex. aux câbles protégés contre les courts-circuits (NSGAFÖU) en raison du diamètre nettement supérieur du collier |
| certification UL | |
| En cuivre électrolytique avec étamage galvanique | |
| Conception selon UL 486F | |
| Avec « Easy Entry » (zone d'introduction conique) | |
| Collier plastique en polypropylène | |
| Exempt d'halogène | |
| Température continue / temporaire : +105 °C/+120 °C |
| Raccordement du conducteur | |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 13 mm |
| Dessin coté |
|
| Longueur de la douille | 17,5 mm |
| Longueur zone de contact | 8 mm |
| Longueur à dénuder maximale | 13 mm |
| Diamètre de la douille | 1,8 mm |
| Epaisseur des manchons | 0,15 mm |
| Epaisseur collet d'isolation | 0,3 mm |
| Cote intérieure collet d'isolation | 7 mm |
| Couleur | noir (RAL 9005) |
| Matériau | CU-DHP |
| Classe d'inflammabilité selon UL 94 | HB |
| Revêtement | étamage galvanique |
| Qualité de surface | étamage galvanique |
| Composants | exempt de silicone et d’halogène |
| Caractéristiques techniques | |
| Longueur de la douille | 17,5 mm |
| Conditions ambiantes | |
| Température ambiante optimale (stockage, transport) | 23,00 °C 50,00 % Il est recommandé de les conserver dans leur emballage d'origine dans un endroit sec et sombre |
| Température permanente | 105 °C (-40 °C sans contrainte / 0 °C contrainte dynamique) |
| Température de courte durée | 120 °C |
| Design selon la norme | UL 486F-E, NF C 63-023 |
Avantages
Les anciens procédés pour l'isolation correcte du fil sont très lents.
Ces embouts peuvent être utilisés pour les câbles protégés contre les courts-circuits.
