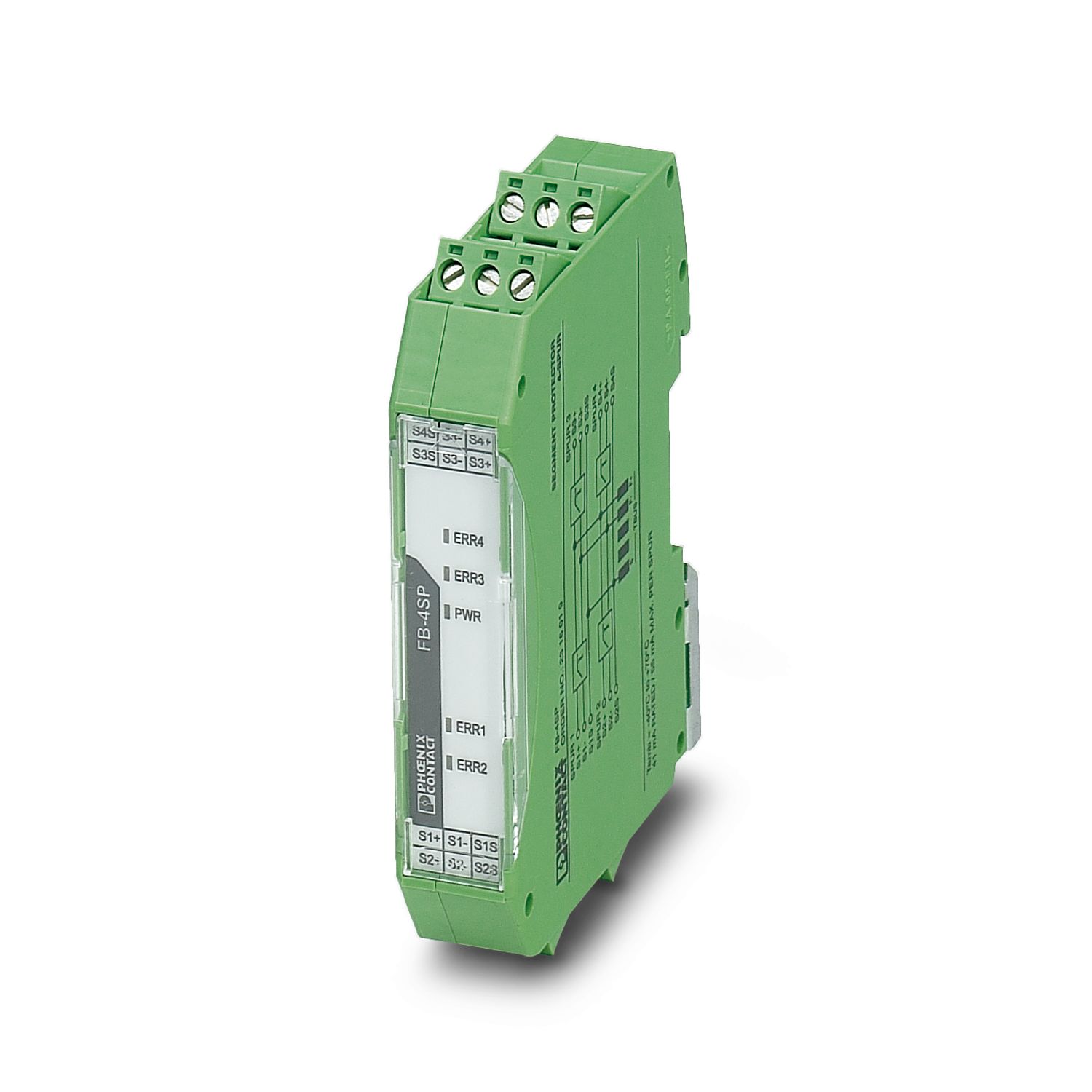

FB-4SP
-
Coupleurs d'appareils
2316019
Coupleur d'appareils pour extensions PROFIBUS PA et Foundation Fieldbus avec connexion pour 4 câbles de dérivation raccordés aux équipements terminaux de bus de terrain.
Informations détaillées concernant le produit
| Type de produit | Coupleur d'appareils |
| Alimentation | |
| Plage de tension d'alimentation | 9 V DC ... 31 V DC (Entrée côté ligne principale) |
| Courant absorbé typique | 3,5 mA |
| Données relatives à la technique de sécurité | |
| Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 0,25 mH / 60 nF |
| Données: Foundation Fieldbus et segment PROFIBUS PA | |
| Type de raccordement | Raccordement vissé MINICONNEC enfichable pour chaque dérivation |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur rigide min. | 0,2 mm² |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
| Tension nominale de sortie | ≤ 31 V (Par dérivation) |
| Courant de sortie | ≤ 43 mA (Par dérivation) |
| Intensité de sortie maximale | ≤ 58 mA (Par dérivation) |
| Parafoudre basse tension | Activé dès que la tension dépasse 39 V (typ.) ou 41 V (max.) |
| Chute de tension ligne principale / sorties | ≤ 1,3 V |
| Affichage d'état | LED (verte = tension OK, jaune = communication ligne principale OK, rouge = court-circuit de dérivation) |

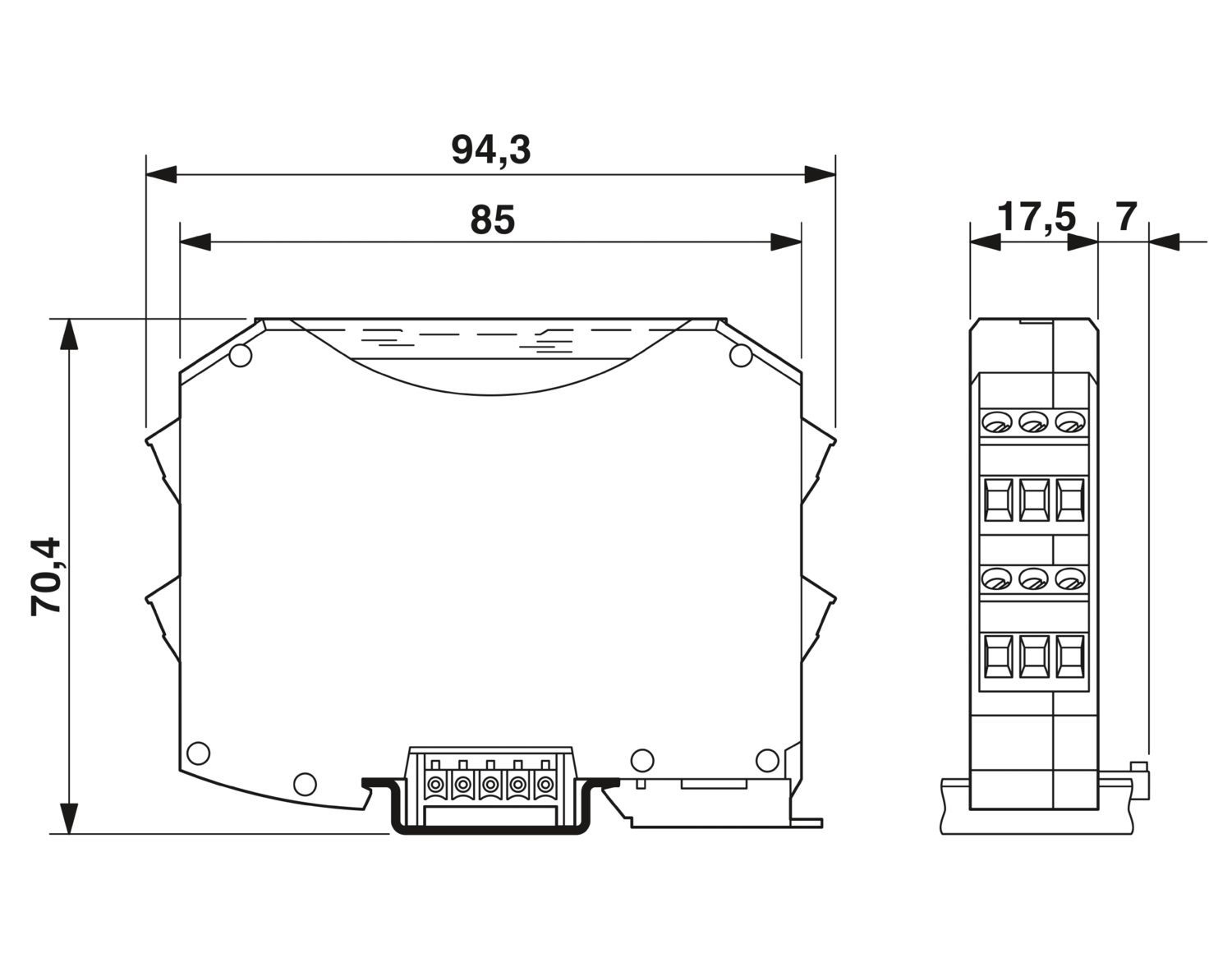

| Dessin coté |
|
| Largeur | 17,5 mm |
| Hauteur | 94,3 mm |
| Profondeur | 70,4 mm |
| Coloris | vert |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | 95 % (pas de condensation) |
| Choc | 15g, 11 ms |
| Vibrations (service) | 10 Hz ... 150 Hz, 1g |
| Conformité/homologations | |
| ATEX | II 3 G Ex nA [nL] IIC T4 X |
| CEI | CEI 60529, CEI 61158-2 |
| UL, USA / Canada | Classe I, zone 2, groupe IIC T4 |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| EN | EN 61326, EN 60068-2-27, EN 60068-2-6 |
| NE | NAMUR NE 21 |
| Normes | |
| Normes/Prescriptions | CEI 60529, CEI 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| Normes / Spécifications | |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Normes / Spécifications | |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| Normes/Prescriptions | CEI 61158-2 |
| Type de montage | Montage sur rail DIN |
| Position de montage | sur profilé horizontal NS 35 selon EN 60715 |
Avantages

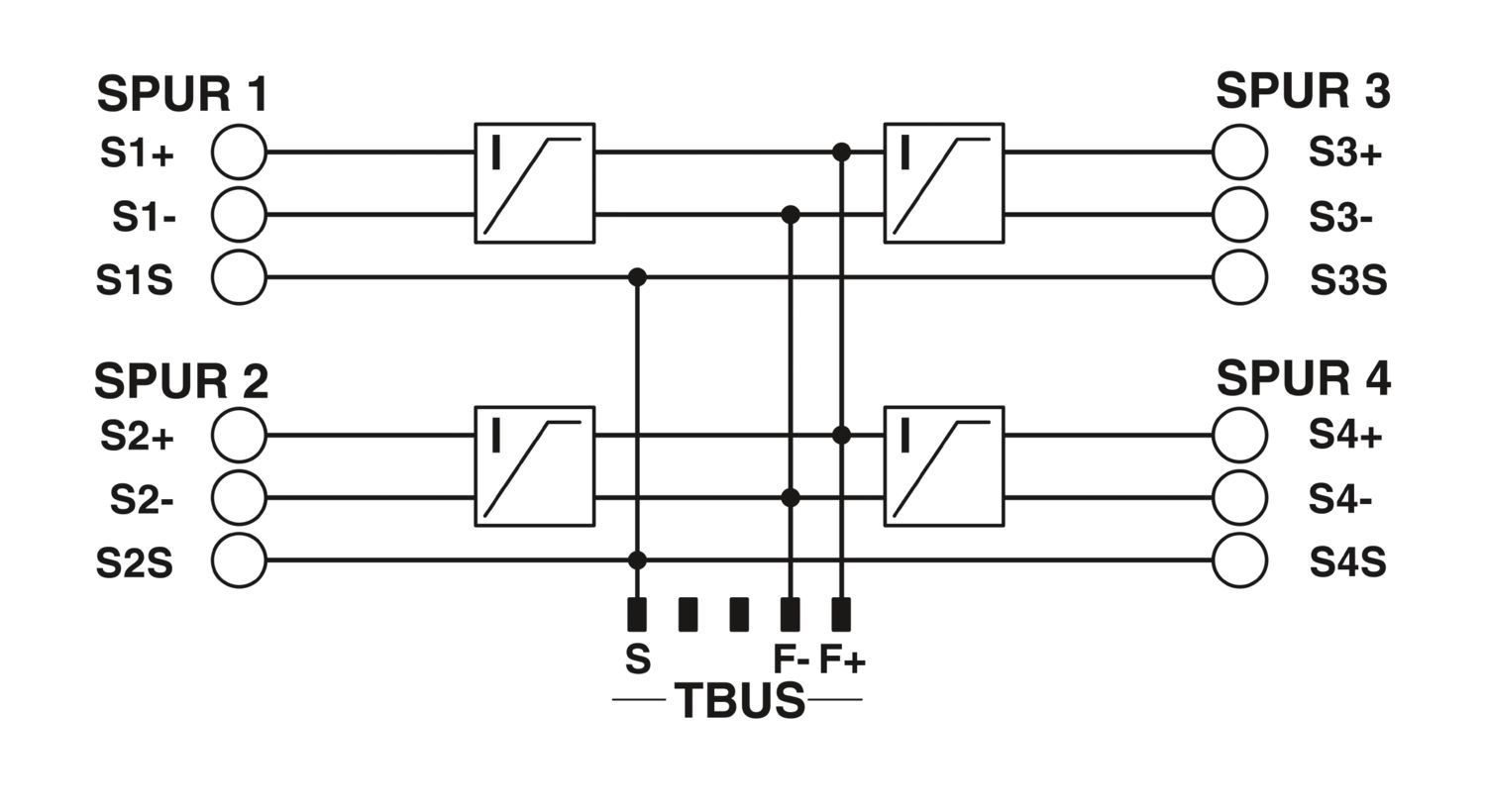

Le TBUS conduit les données de bus de terrain depuis les conducteurs principaux jusqu'aux modules d'extension.
Les LED indiquent l'état de la tension et des erreurs.
Le TBUS sert à la transmission de tension au coupleur d'appareil.
Une isolation supérieure est recommandée pour les installations en armoire électrique.
Protection contre les courts-circuits intégrée
