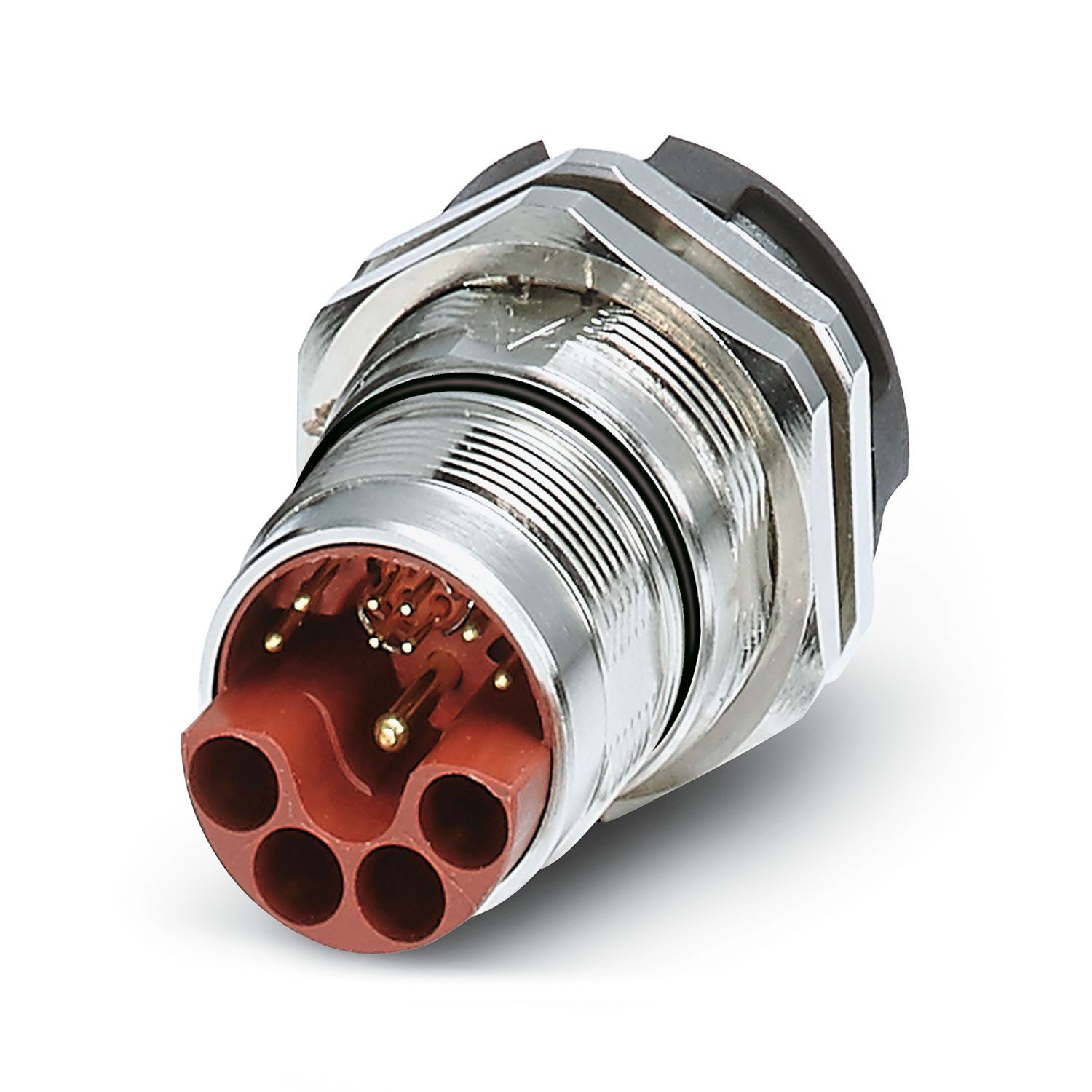

SH-8EPC58AH000S - Connecteur d'appareil face arrière - 1627205

Conseil pour commander:	Contacts à sertir, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, à commander séparément
Consigne de sécurité
Consigne de sécurité	AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels.
		• AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible.
		• AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation.
		• Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates.
		• Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales.
		• Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate.
		• Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products).
		• En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur.
		• Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre
		• Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement.
		• Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3
		• Utiliser uniquement les outils recommandés par Phoenix Contact
		• Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés.
		• Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé.
		• Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées.
		• Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion.
		• En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12).

Type de produit	Connecteurs circulaires (côté appareil)
Série	SH
Application	Hybride

Raccordement 1
Type tête	Connecteur mâle
Corps isolant
Remarque	Conseil pour commander: Contacts à sertir, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm, à commander séparément
Protection contre les contacts accidentels	CEI 61984 et VDE 0623
Débit de données	100 Mbit/s
Matériau (Corps isolant)	PA 6.6
Matériau (Contact)	CuZn
Matériau (Surface des contacts)	Ni/Au
Classe d'inflammabilité selon UL 94	V0
Cycles d'enfichage	100
Type de raccordement	Raccordement à sertir
Type de contact	Mâle
Application	Hybride
Nombre de pôles	13
Enfichable	4+4+4+PE / 3+N+PE
Hauteur d'installation	2000 m (4000 m pour une tension système de 300 V selon DIN EN 606664-1)
Nombre Contact (Contacts de puissance)	5
Diamètre Contact (Contacts de puissance)	2 mm
Section de cordon min. Contact (Contacts de puissance)	0,25 mm²
Section de cordon max. Contact (Contacts de puissance)	4 mm²
Courant de référence Contact (Contacts de puissance)	30 A (avec section de raccordement max.)
Tension de référence Contact (Contacts de puissance)	630 V AC (Catégorie de surtension III/3)
Tension de référence Contact (Contacts de puissance)		850 V DC (Catégorie de surtension II/3)
Tension de tenue aux chocs assignée	6 kV
Catégorie de surtension	III
Degré de pollution	3
Nombre Contact (Contacts de données)	4
Diamètre Contact (Contacts de données)	0,8 mm
Section de cordon min. Contact (Contacts de données)	0,08 mm²
Section de cordon max. Contact (Contacts de données)	0,5 mm²
Courant de référence Contact (Contacts de données)	3,6 A (avec section de raccordement max.)
Tension de référence Contact (Contacts de données)	50 V
Tension de tenue aux chocs assignée	1,5 kV
Catégorie de surtension	II, III
Degré de pollution	3
Nombre Contact (Groupe de contacts 3)	4
Diamètre Contact (Groupe de contacts 3)	1 mm
Section de cordon min. Contact (Groupe de contacts 3)	0,06 mm²
Section de cordon max. Contact (Groupe de contacts 3)	1 mm²
Courant de référence Contact (Groupe de contacts 3)	8 A (avec section de raccordement max.)
Tension de référence Contact (Groupe de contacts 3)	50 V (Contact 1 ... 4)
Tension de tenue aux chocs assignée	1,5 kV
Catégorie de surtension	III
Degré de pollution	3
Boîtier
Version	Embase traversante
Type de filetage	M23
Type	droit
Mode de verrouillage	Pour verrouillage standard et SPEEDCON
Type de montage	Montage face arrière (M26)
Instructions de montage	Fixation centrale
Matériau du boîtier	CuZn
Indice de protection (enfiché)	IP67

Conditions ambiantes
Température ambiante (fonctionnement)	-40 °C ... 115 °C (voir courbe de derating)
Altitude	2000 m
Humidité de l'air admissible (stockage/transport)	50 % ... 65 %

Référence	1627205
Conditionnement	1 Unité(s)
Commande minimum	1 Unité(s)
Clé de vente	ABRCDR
Product key	ABRCDR
GTIN	4055626408200
Poids par pièce (emballage compris)	78,7 g
Poids par pièce (hors emballage)	58,283 g
Numéro du tarif douanier	85366990
Pays d'origine	DE

ECLASS-13.0	27440109
ECLASS-15.0	27440109

Alimentation, charge et protection

Automatisation

Commutation, mesure et surveillance

Connecter

Repérage, montage et installation

SH-8EPC58AH000S - Connecteur d'appareil face arrière

1627205

Informations détaillées concernant le produit

ECLASS

ETIM

UNSPSC

Produits compatibles

Avantages

EU RoHS
Conforme aux exigences de la directive RoHS	Oui (Aucun exception)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Aucune substance dangereuse au-dessus des valeurs limites
EU REACH SVHC
Indication de substance soumise à autorisation REACH (n° CAS)	Aucun substance na un taux pondéral supérieur à 0,1 %
