CES-B24-HFFS-PLBK
-
Cadre d'étanchéité
0801661
Cadre d'étanchéité, avec étrier de verrouillage, design: B24, Nombre de joints pour câbles (petit): 10, matériau: PA (exempt d'halogène), coloris: noir, longueur: 147 mm, largeur: 58 mm, hauteur: 20 mm
Informations détaillées concernant le produit
| Remarque relative à l'application | Vis de fixations non fournies. La largeur maximale de la découpe murale peut être de 51 mm (au lieu de 35 mm comme pour les connecteurs industriels à usage intensif). |
| Type de produit | Cadre pour passe-câbles |
| Type | B24 |
| Type de cadre | Cadre d'étanchéité |
| Couple de serrage | 1,8 Nm (Vis de fixation, M4 (ISO4762 / DIN912)) |

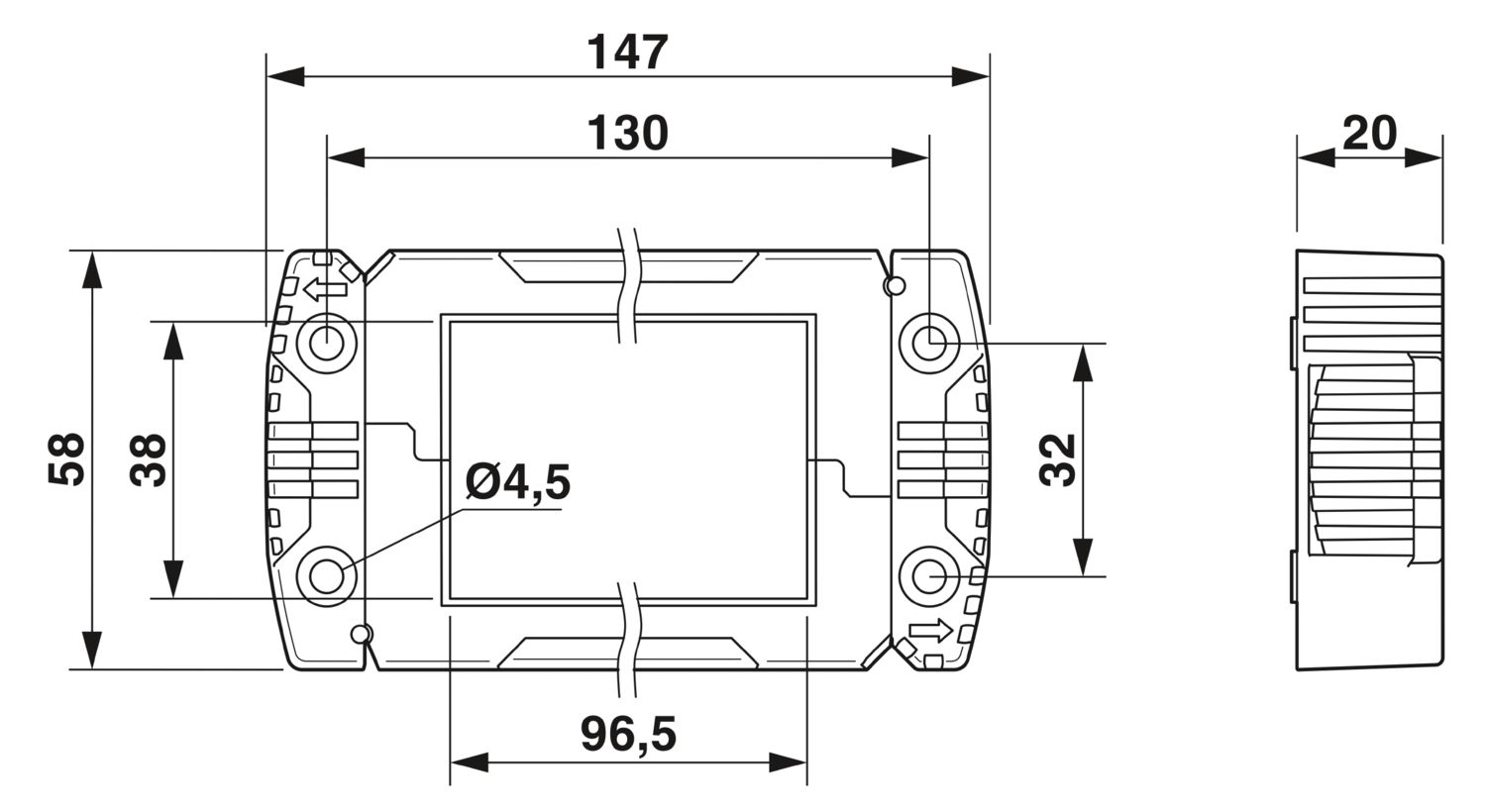

| Dessin coté |
|
| Largeur | 58 mm |
| Hauteur | 20 mm |
| Longueur | 147 mm |
| Distance horizontale entre les trous de perçage | 32 mm |
| Distance verticale entre les trous de perçage | 130 mm |
| Diamètre de perçage | 5,5 mm |
| Dimensions de montage | |
| Largeur découpe de montage | 35 mm |
| Longueur découpe de montage | 113 mm |
| Matériau | PA (exempt d'halogène) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Nombre de joints pour câbles | 2 ... 10 (Petits joints, suivant le nombre de grands joints montés) |
| 0 ... 2 (Grands joints, suivant le nombre de petits joints montés) |
| Conditions ambiantes | |
| Indice de protection | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 120 °C (statique) |
| Instructions de montage | Un grand passe-câble nécessite l'espace de 4 petits passe-câble, vis de fixation M4 (ISO4762 / DIN912), couple de serrage de la vis de fixation : 1,8 Nm |
| Vous pouvez retrouver un tutoriel vidéo pour le montage du produit dans les Téléchargements, dans la rubrique Vidéo. |
Avantages
Peut également être utilisé avec les découpes murales standard des connecteurs industriels à usage intensif
