POS HP 121006 TRANS
-
Boîtier pour applications extérieures
1588626

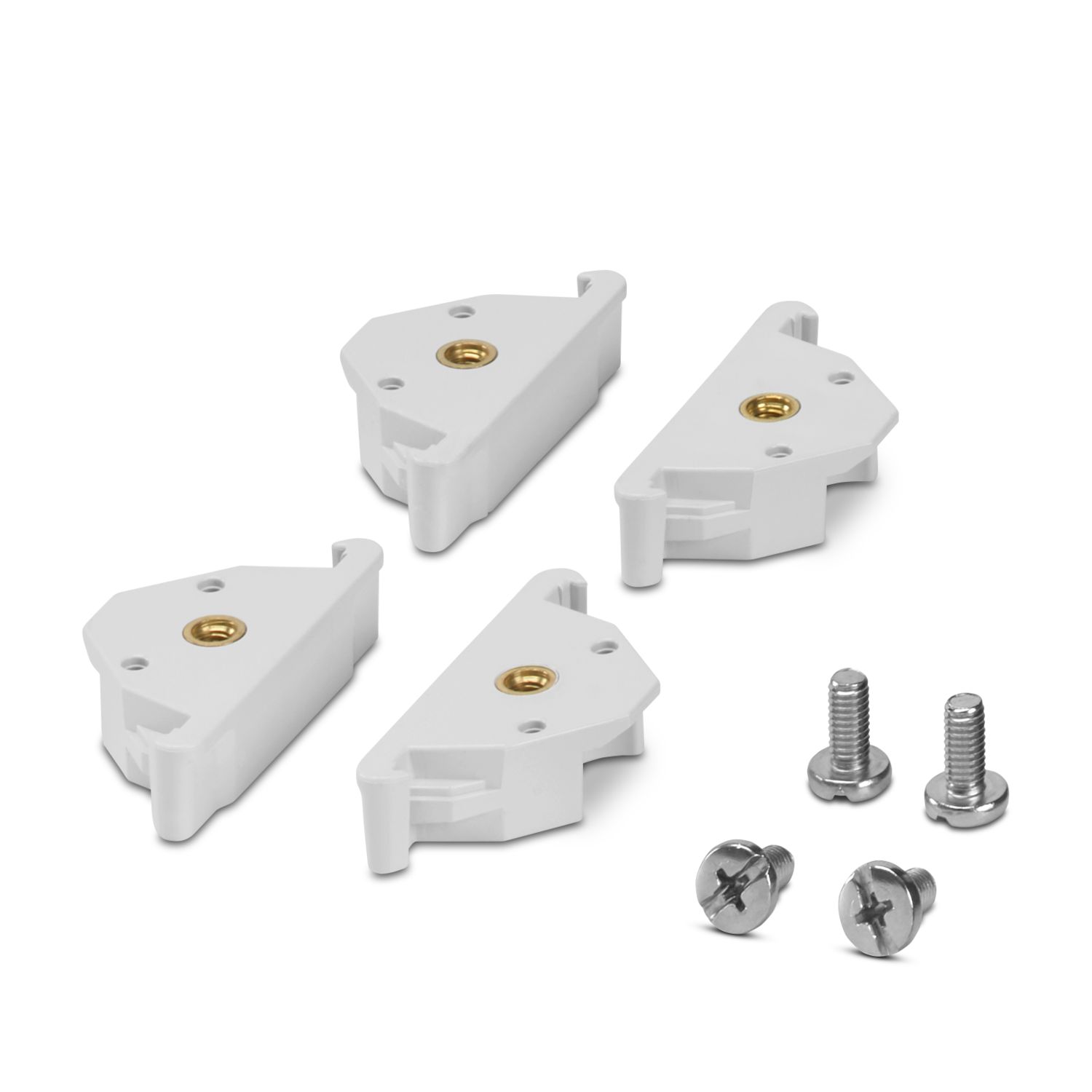

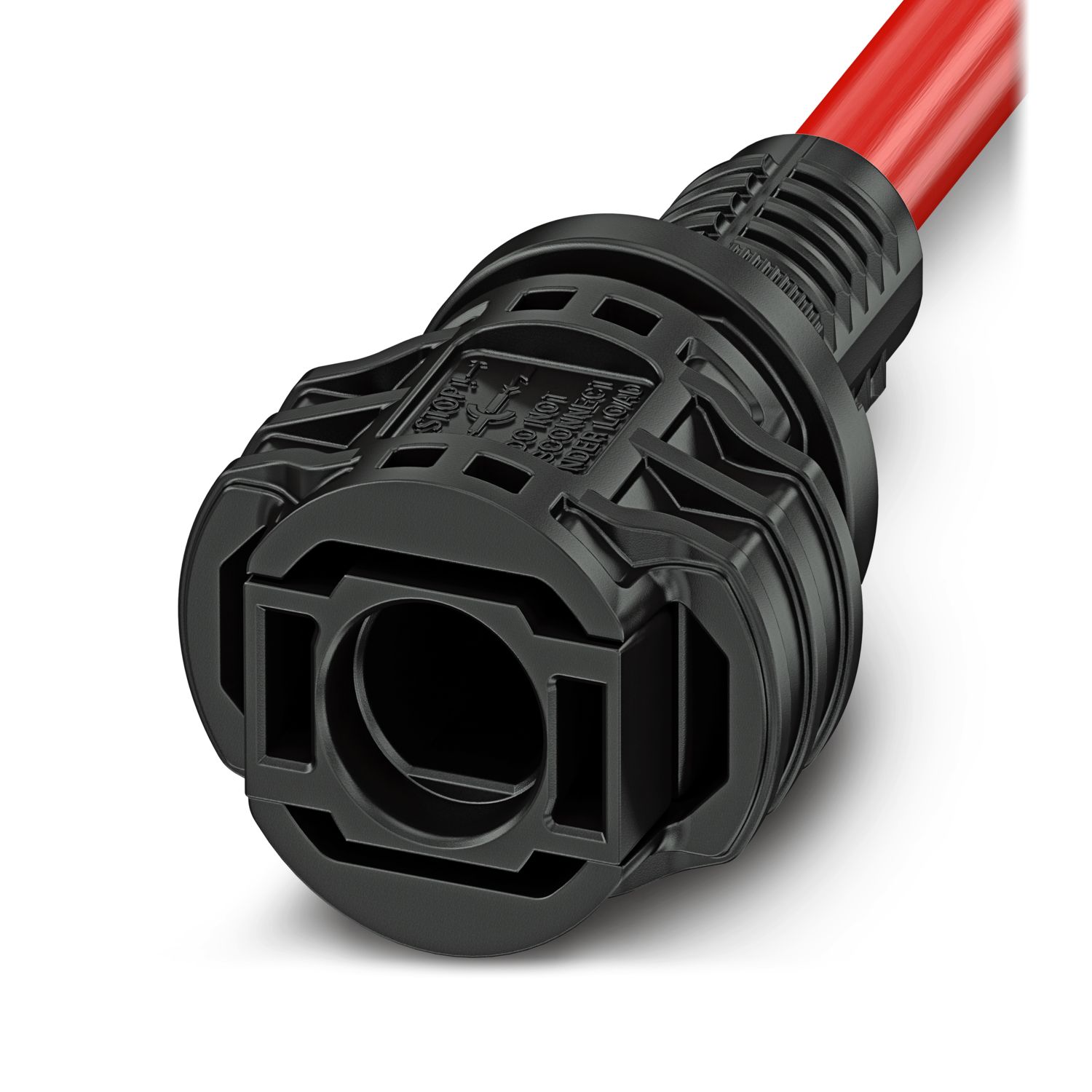

Boîtier pour applications extérieures, coloris : gris clair, dimensions : 352 x 308 x 185 mm, avec traversée de paroi des connecteurs photovoltaïques et support pré-assemblé, y compris inserts de montant d'angle, bouchon de couvercle, vis, couvercle : transparent, fermeture rapide en plastique, matériau : PC stabilisé aux UV
Pour fonctionner, ce produit a besoin d'autres produits.

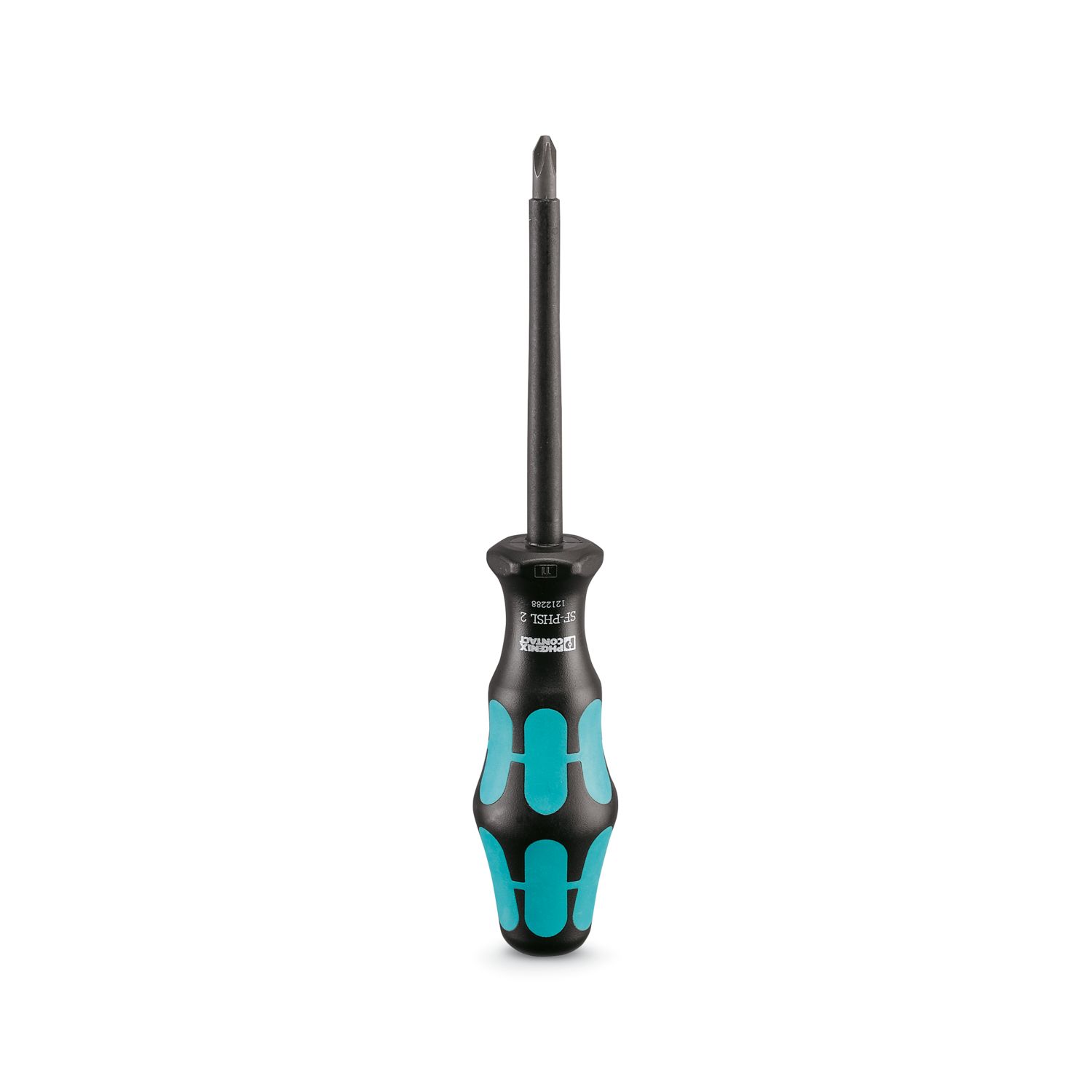

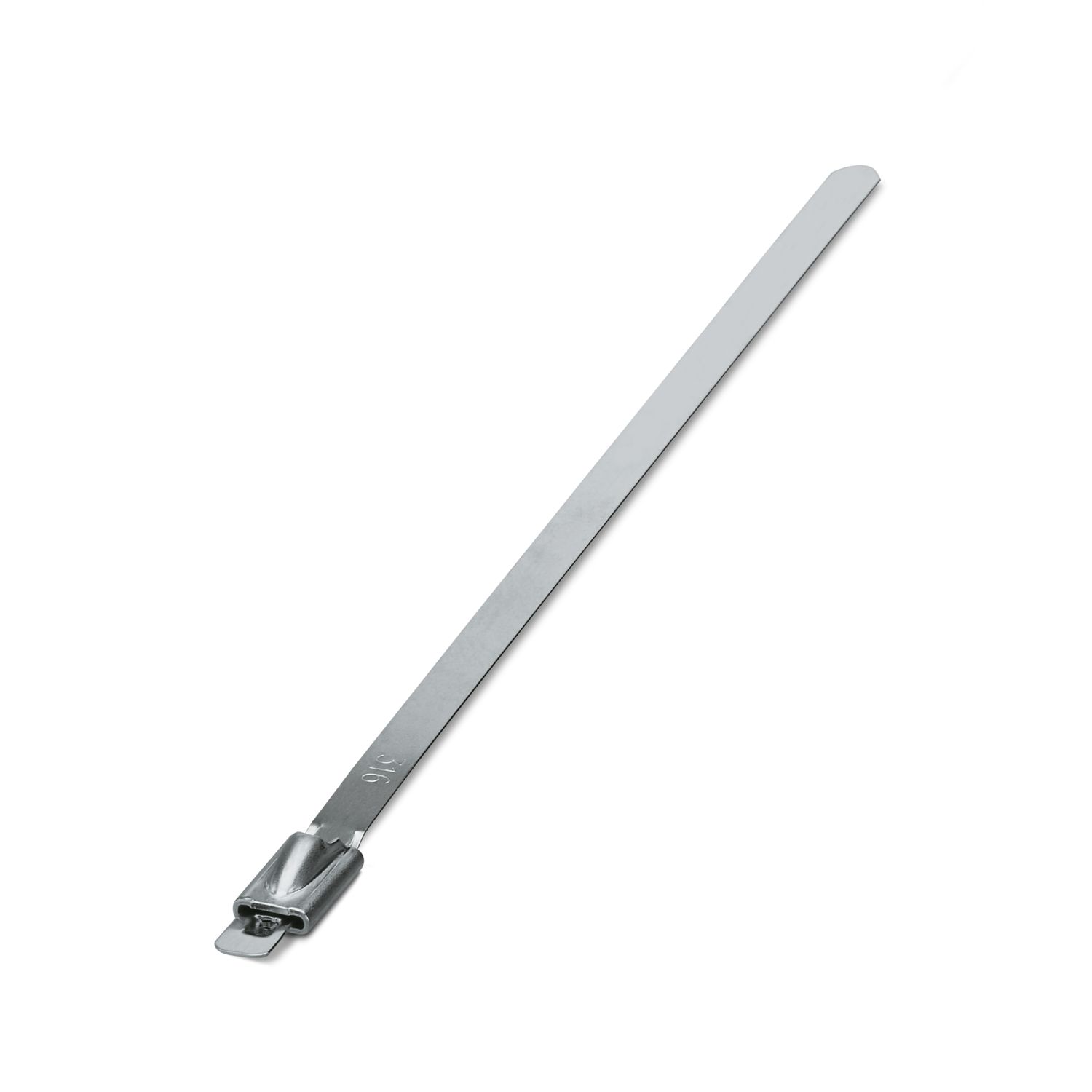

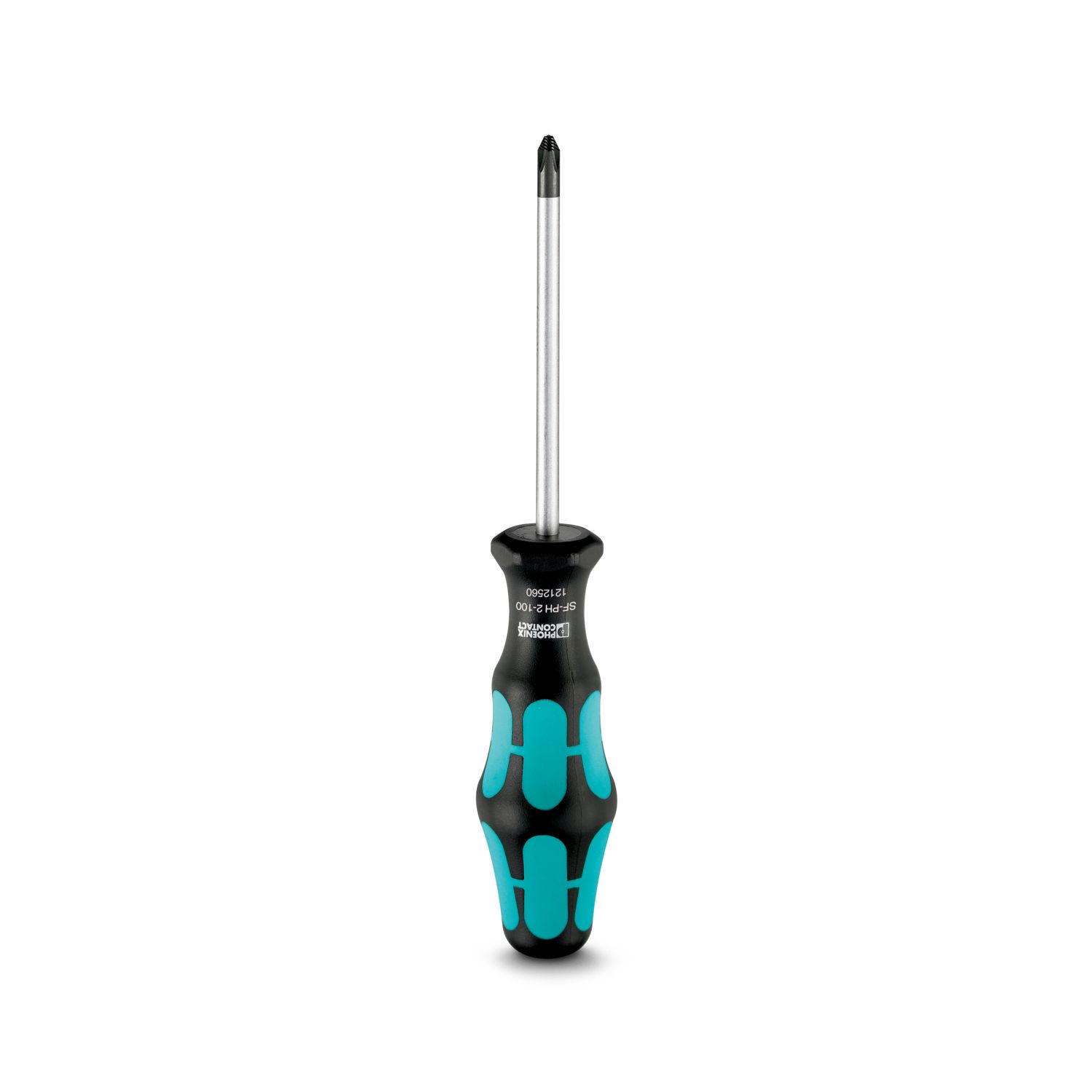

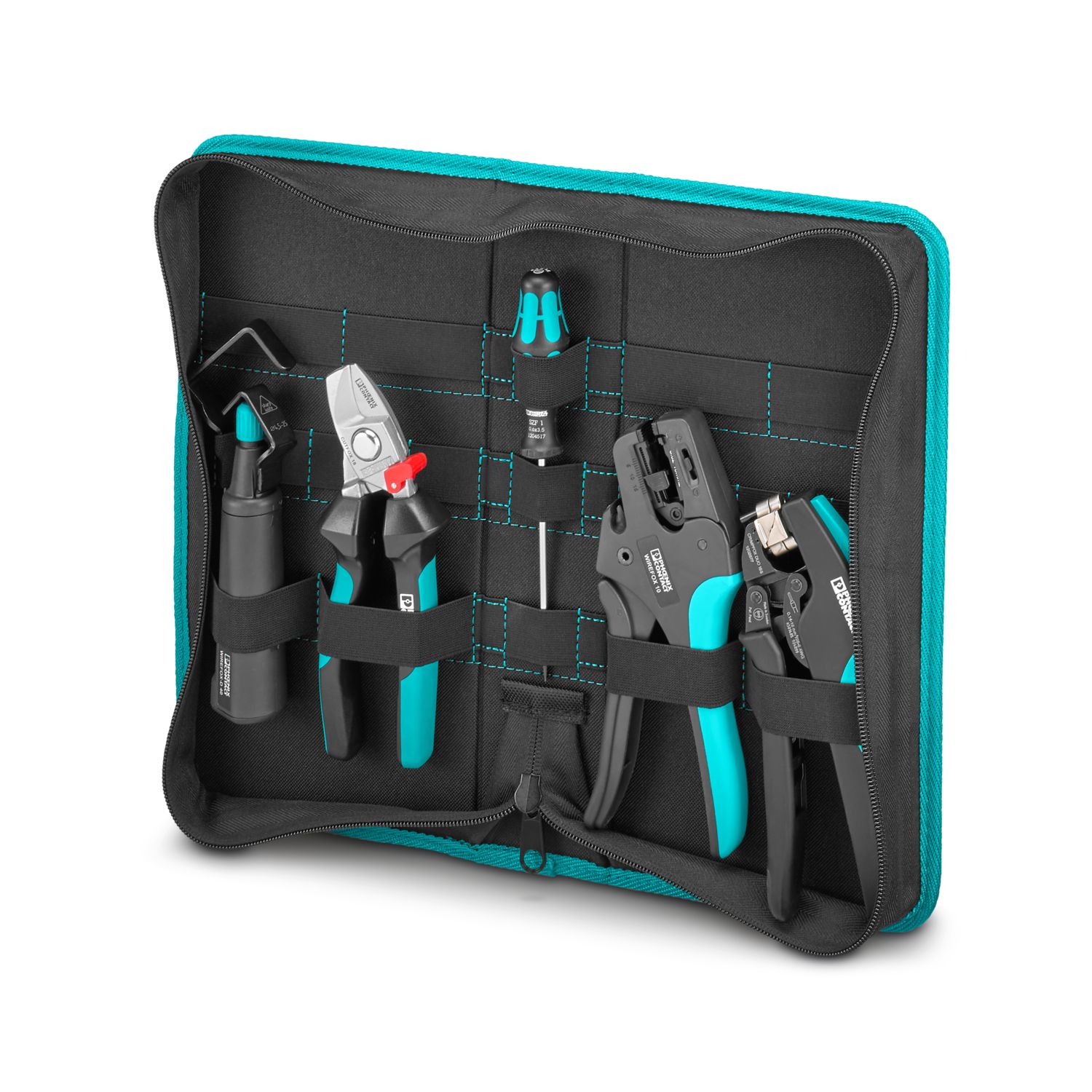

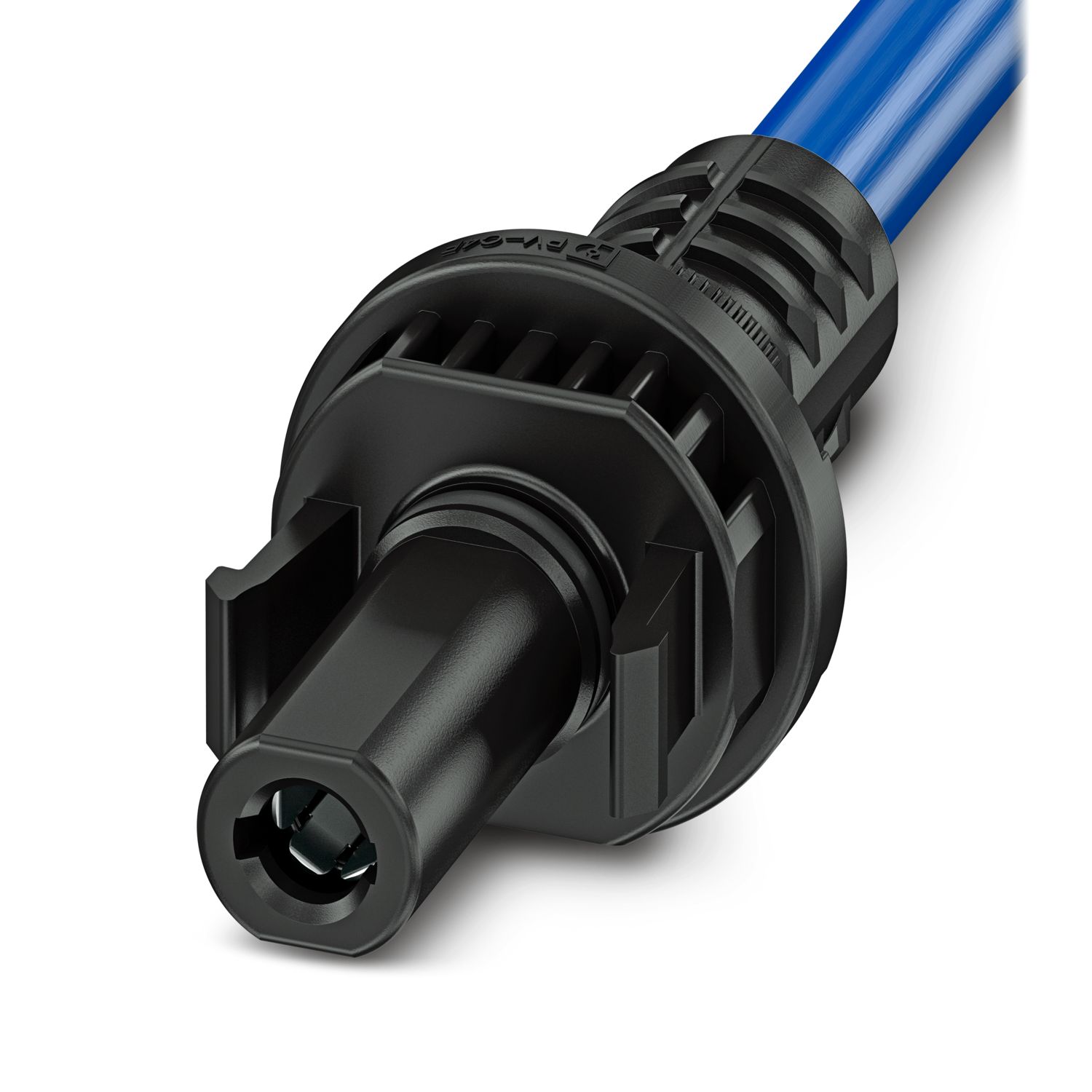

Accessoires nécessaires
Informations détaillées concernant le produit

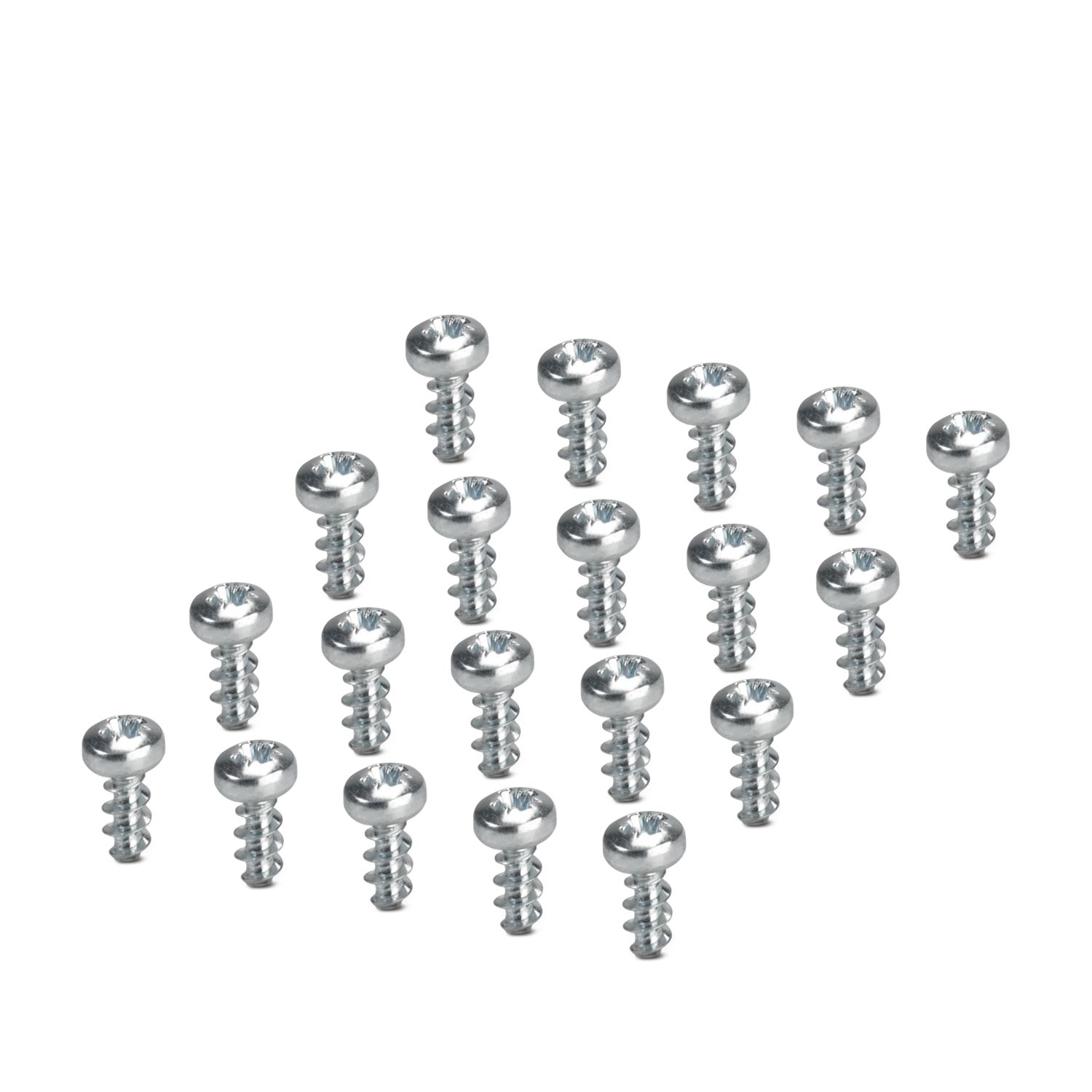

| Instructions de montage | Pour visser les pièces sur les inserts de montant, le dôme de montage et sur le boîtier, utilisez uniquement les vis fournies. |
| Recommandation | Pour conserver l'indice de protection, il est impératif que des composants adaptés à indice de protection au moins identiques soient installés dans toutes les ouvertures. |
| Recommandation | D'autres informations et des cotes détaillées sont disponibles dans la zone de téléchargement. |
| Type de produit | Boîtier complet |
| Type de boîtier | Boîtier pour applications extérieures |
| Série de boîtiers | POS |
| Gamme de produits | POS..1210.. |
| Version | Boîtier intégral à couvercle transparent, avec matériel de fixation |
| Ouverture de ventilation disponible | non |
| Compartiment de batterie | non |

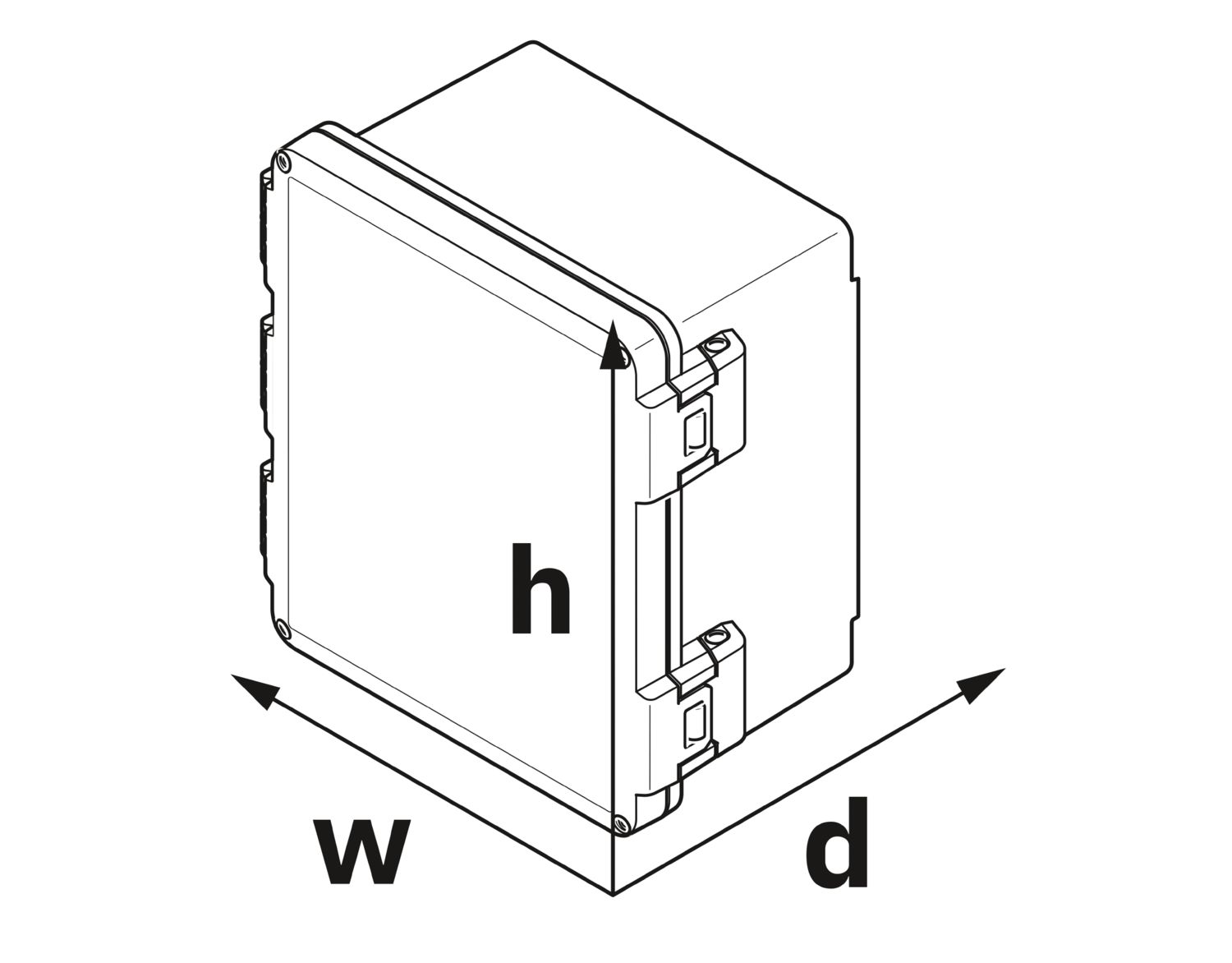

| Dessin coté |
|
| Largeur | 308 mm |
| Hauteur | 352 mm |
| Profondeur | 185 mm |
| Diamètre de perçage | 10 mm (Fusible mécanique possible sur la fermeture à grenouillère) |
| Couleur (Boîtiers) | gris clair (RAL 7035) |
| Couleur (Couvercle de boîtier) | transparent |
| Matériau (Boîtier) | PC traité contre les UV |
| Matériau (Joint) | PUR |
| Matériau (Mount) | Acier inoxydable |
| Classe d'inflammabilité selon UL 94 | V2 |
| Qualité de surface | non traité |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2000-09 |
| Conditions ambiantes | |
| Indice de protection | IP66/IP68 (2 m / 24 h) |
| Code NEMA max. à atteindre | 6P |
| Résistance aux chocs | IK10 (à -35 °C ... +40 °C) |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Type de fixation de circuits imprimés | Raccordement vissé |
| Type de montage | Montage sur mât (avec POS POLEFIX..) |
| Type de conditionnement | Conditionnement en carton |
Avantages
Résistance à la corrosion
Possibilité de combiner différentes tailles de boîtier avec un seul support
Montage facile du système complet par une seule personne
Système complet hormis l'électronique propre
Chaîne d'approvisionnement simple
