RSCWE 6-3/22
-
Prüfsteckleiste
3969961
Prüfsteckleiste, Nennspannung: 400 V, Anzahl der Anschlüsse: 44, Polzahl: 22, Anschlussart: Ringkabelschuh, Bemessungsquerschnitt: 6 mm2, 1. Etage, Montageart: Wandmontage, Farbe: grau
Produktdetails
| Produkttyp | Prüfsteckleiste |
| Polzahl | 22 |
| Rastermaß | 8,2 mm |
| Anzahl der Anschlüsse | 44 |
| Anzahl der Reihen | 1 |
| Potenziale | 22 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Bemessungsstoßspannung | 4 kV |
| Prüfstoßspannung | 5 kV |
| Anzahl der Anschlüsse pro Etage | 44 |
| Nennquerschnitt | 6 mm² |
| 1. Etage | |
| Anschlussart | Ringkabelschuh |
| Schraubengewinde | No 8 UNC |
| Anzugsdrehmoment | 1,5 ... 1,8 Nm |
| Lehrdorn | A5 |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Leiterquerschnitt flexibel | 0,5 mm² ... 10 mm² |
| Leiterquerschnitt flexibel [AWG] | 24 ... 8 (umgerechnet nach IEC) |
| 2 Leiter gleichen Querschnitts starr | 0,5 mm² ... 6 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,5 mm² ... 6 mm² |
| Belastungsstrom maximal | 30 A (bei 10 mm² Leiterquerschnitt) |
| Nennspannung | 400 V AC/DC |
| Nennquerschnitt | 6 mm² |
| Anschluss Kabelschuh DIN 46234:1980-03 | |
| Anschluss gemäß Norm | DIN 46234:1980-03 |
| Querschnitt | 0,5 mm² ... 10 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 4,3 mm |
| Breite | 8 mm |
| Bolzendurchmesser | 4,1 mm |
| Anschluss gemäß Norm | DIN 46237:1970-07 |
| Querschnitt | 0,5 mm² ... 10 mm² |
| Querschnittsbereich AWG | (umgerechnet nach IEC) |
| Augendurchmesser | 4,3 mm |
| Breite | 8 mm |
| Bolzendurchmesser | 4,1 mm |
| Kennfarbe Ringkabelschuhe : rot | 1 mm² |
| Kennfarbe Ringkabelschuhe : blau | 2,5 mm² |
| Kennfarbe Ringkabelschuhe : gelb | 6 mm² |

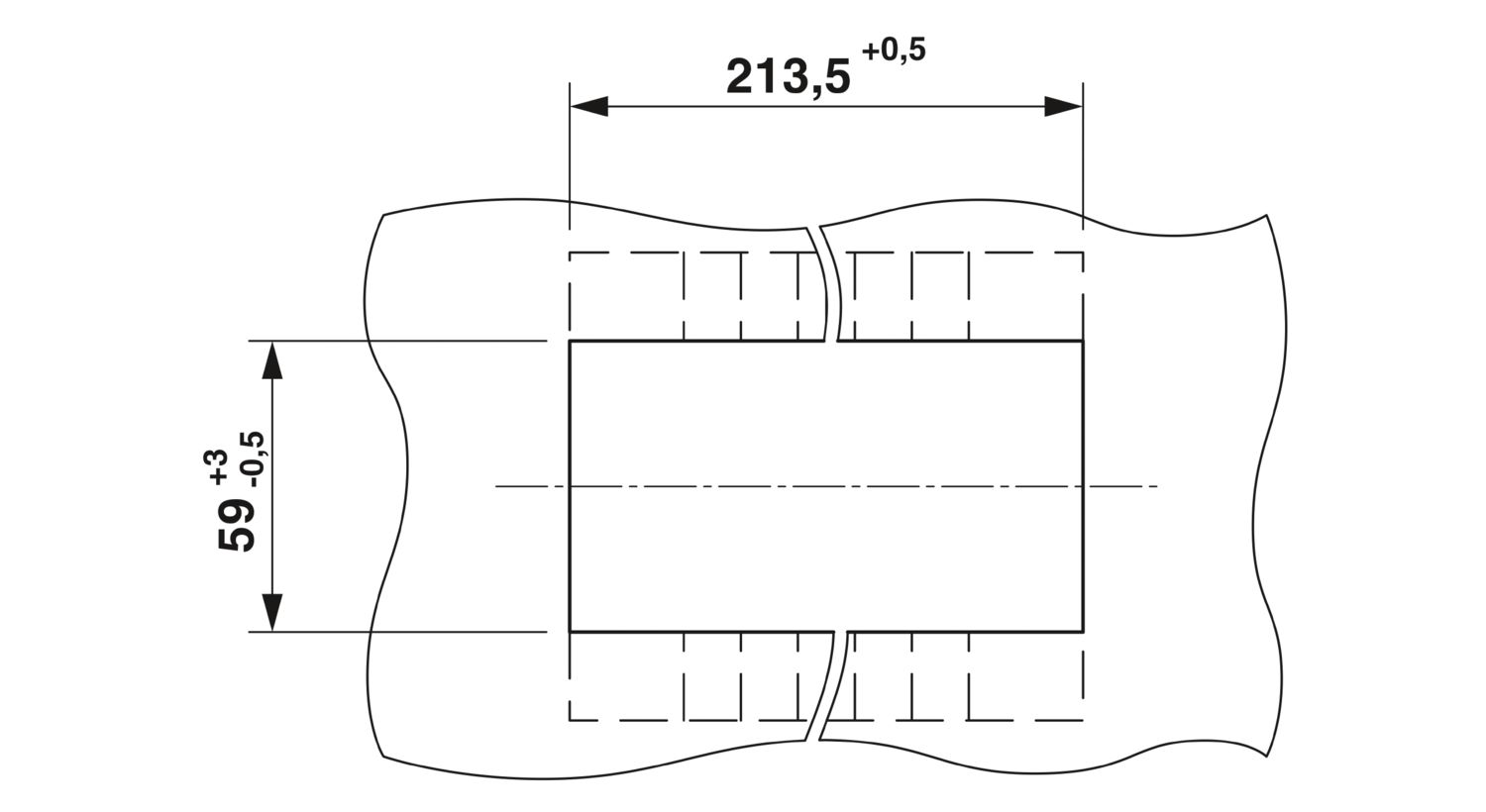

| Maßzeichnung |
|
| Breite | 211,9 mm |
| Höhe | 70,1 mm |
| Rastermaß | 8,2 mm |
| Blechstärke | 1 mm ... 4 mm |
| Farbe | grau |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Isolierstoffgruppe | I |
| Isolierstoff | PA |
| Allgemein | |
| Klemmenbefestigung | 0,8 Nm ... 1 Nm |
| Mechanische Daten | |
| Offene Seitenwand | Nein |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C (für kurze Zeit, nicht über 24 h, -60 °C bis +70 °C) |
| Umgebungstemperatur (Montage) | -5 °C ... 70 °C |
| Umgebungstemperatur (Betätigung) | -5 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 30 % ... 70 % |
| Anschluss gemäß Norm | IEC 60947-7-1 |
| Montageart | Wandmontage |
| Klemmenbefestigung | 0,8 Nm ... 1 Nm |
