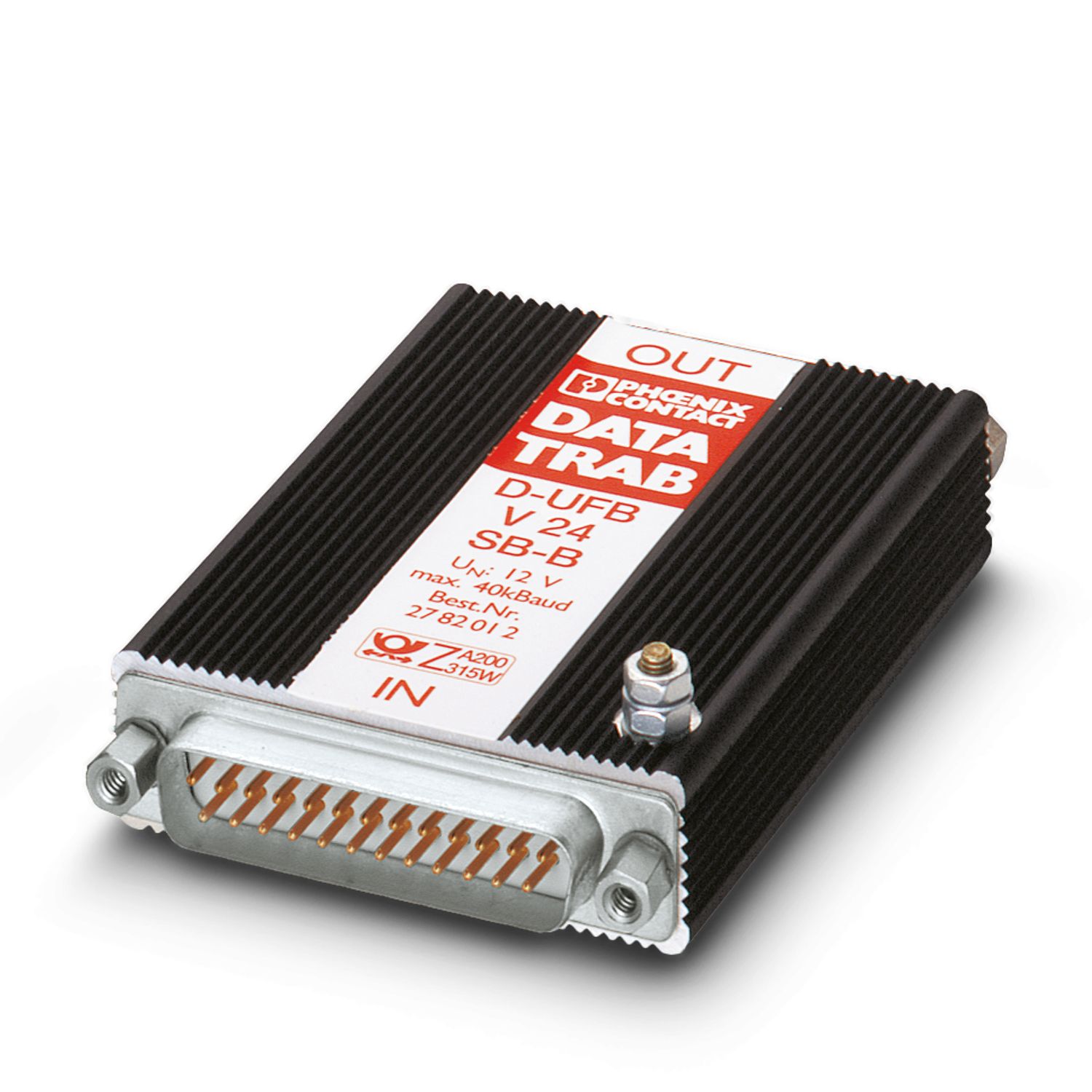

D-UFB-V24/BS-B
-
Устройство защиты от импульсных перенапряжений
2782025
Промежуточный штекер с защитой от перенапряжений интерфейсов V.24. Разъемы: Штекер D-SUB-25, гнездо-штекер, монтаж проводников
Подробная информация о продукте
| Класс испытания согл. МЭК | C2 |
| C3 | |
| Класс VDE | C2 |
| C3 | |
| Конструкция | Промежуточный штекер |
| Тип подключения | D-SUB 25 |

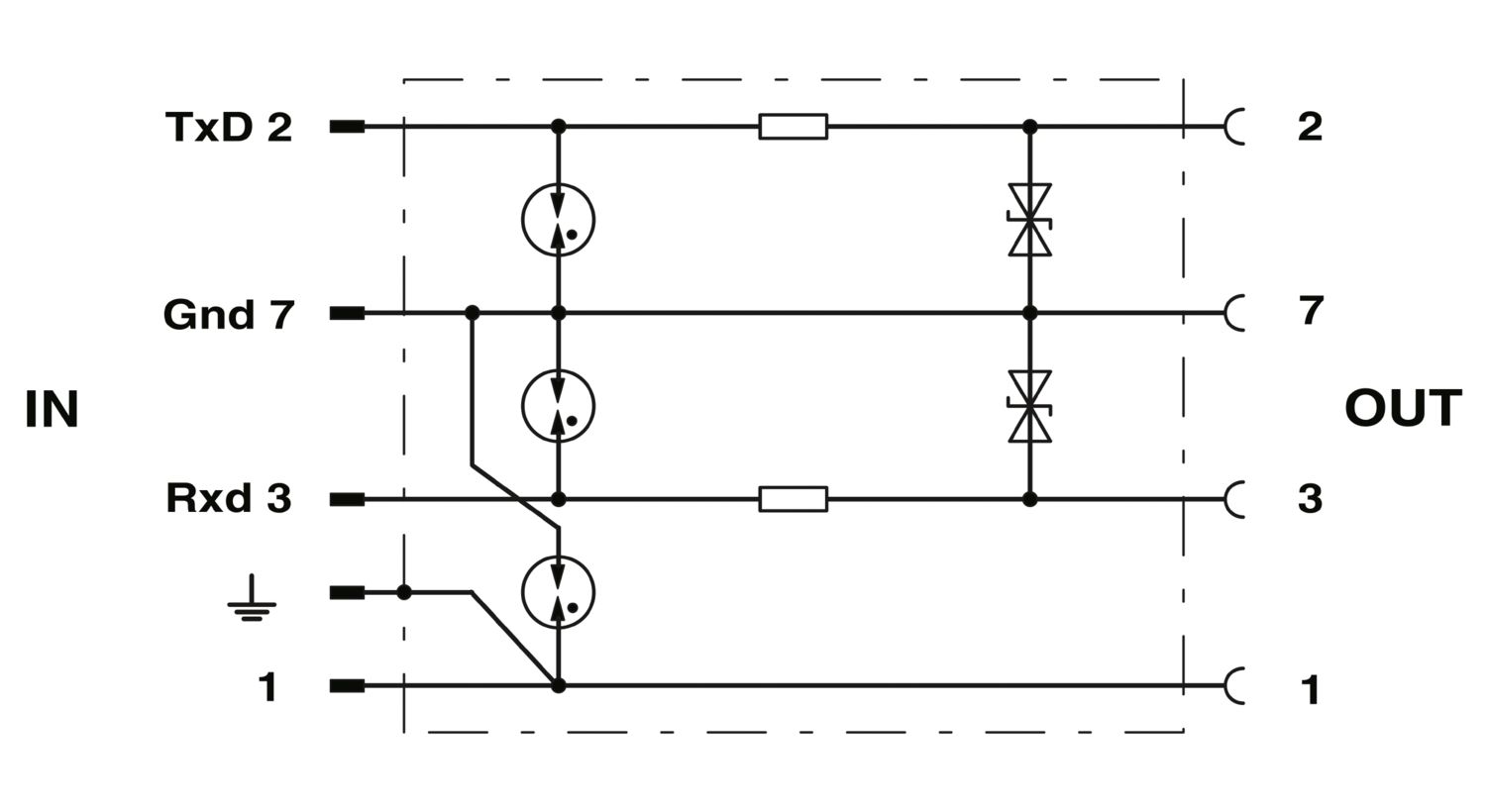

| Чертеж |
|
| Ширина | 24,5 мм |
| Высота | 54,5 мм |
| Длина | 84,6 мм |
| Материал корпуса | Алюминий |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Направление действие | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 15 В DC |
| Эффективный рабочий ток IC при UC | ≤ 6 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 24 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 600 В |
| Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса) | ≤ 24 В |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 21 В |
| Уровень защиты Up (жила-земля) | ≤ 600 В |
| Уровень защиты Up (жила—масса сигнала) | ≤ 24 В |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
| Предельная частота fg (3 дБ), асимм. (сигнальная масса) в системе 50 Ом | 3,5 МГц (стандартный (типовой)) |
| Предельная частота fg (3 дБ), асимм. (сигнальная масса) в системе 600 Ом | 300 кГц (стандартный (типовой)) |
| Сопротивление на цепь | 20 Ом (Цепь 2-2) |
| 20 Ом (Цепь 3-3) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Класс VDE | C2 |
| C3 | |
| Стандарты Спецификация, оборудование сбора, обработки и передачи информации | |
| Стандарты / нормативные документы | МЭК 61643-21 |
| МЭК 61643-21 | |
| Тип монтажа | Соответствующий промежуточный штекер |
