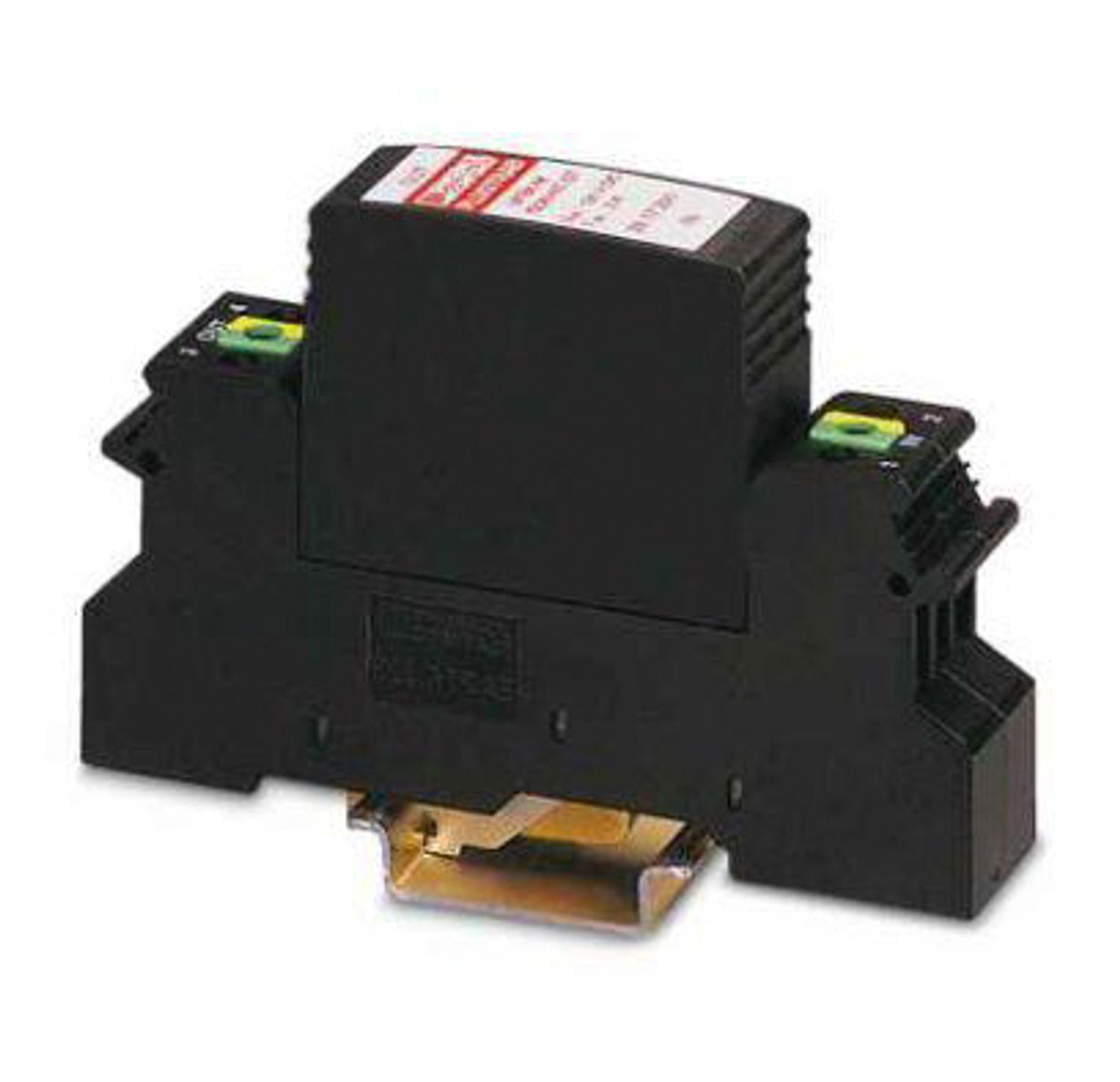

UFBK-M ISDN-NT-ST
-
Штекерный модуль для защиты от импульсных перенапряжений
2817291
Защитный штекер UFBK-M с модулем для установки на монтажную рейку, с с защитой от перенапряжений для UK0-интерфейса
Подробная информация о продукте
| Класс испытания согл. МЭК | C2 |
| C3 | |
| Класс VDE | C2 |
| C3 | |
| Разрядник проверяется с помощью тестера ТТ с программным обеспечением версии не ниже: | начиная с ред. SW 6.00 |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.14 |
| Тип подключения | Винтовые клеммы |
| Резьба винтов | M3 |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |

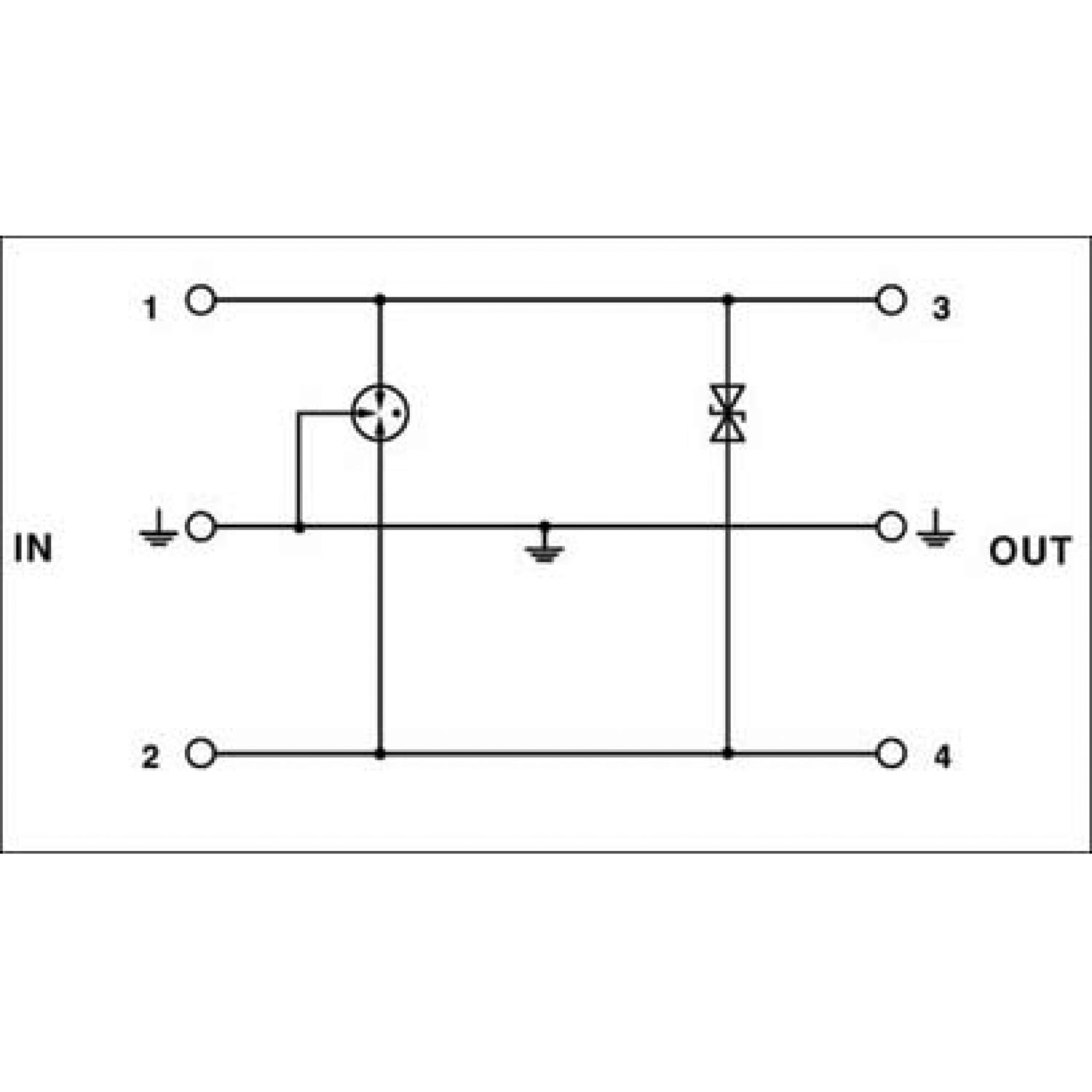

| Чертеж |
|
| Горизонтальный шаг | 1 TE |
| Максимальное напряжение при длительной нагрузке UC (провод-земля) | 128 В DC |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 38 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 180 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 550 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 265 В |
| Уровень защиты Up (жила-жила) | ≤ 270 В |
| Уровень защиты Up (жила-земля) | ≤ 550 В |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | 0,1 дБ (до 1 МГц, системы сопротивлением 100 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 6 МГц |
| Емкость (фаза-фаза) | ≤ 450 пФ (1 МГц) |
| Емкость (фаза-земля) | ≤ 2 пФ (1 МГц) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Класс VDE | C2 |
| C3 | |
| Стандарты Спецификация, оборудование сбора, обработки и передачи информации | |
| Стандарты / нормативные документы | Проект МЭК 64644-1 |
| E VDE 0845-3-1 | |
| Проект МЭК 64644-1 | |
| E VDE 0845-3-1 | |
