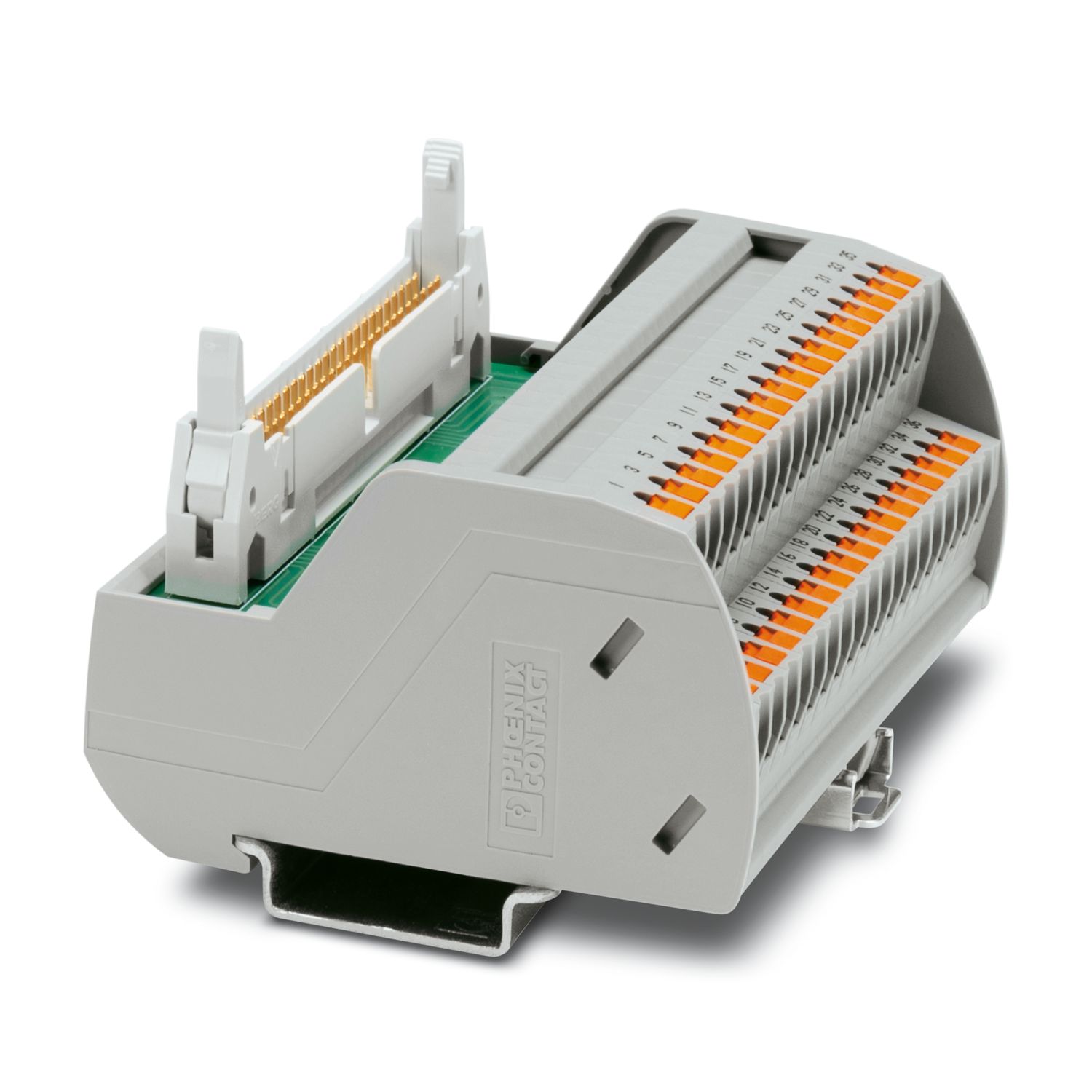

VIP-2/PT/FLK50/AB-1756 - Пассивный модуль

2904286

VARIOFACE-COMPACT-LINE, интерфейсный модуль для контроллеров Controll-Logix компании Allen-Bradley, с нанесенной соответствующей маркировкой

Подробная информация о продукте

Тип изделия	Интерфейсный модуль
Серия изделий	VARIOFACE Professional
Полюсов	50
Количество каналов	2
	4
	6
	8
	16
	32
Изоляционные характеристики
Категория перенапряжения	II
Степень загрязнения	2

Макс. допустимое рабочее напряжение	25 В AC
	60 В DC
Макс. нагрузочная способность на ответвление	1 A
Расчетное импульсное напряжение	0,6 кВ
Поддерживаемые устройства управления ALLEN-BRADLEY ControlLogix
Подходящая плата ввода-вывода	1756-IA16I
	1756-IB16D
	1756-IB16I
	1756-IB32
	1756-IH16I
	1756-OB32
	1756-IF8
	1756-IF16
	1756-HSC
	1756-M02AE
Поддерживаемые устройства управления HONEYWELL Experion PKS C200
Подходящая плата ввода-вывода	TC-IDK 161
	TC-IDX 161
	TC-IDJ 161
	TC-IDD 321
	TC-ODD 321
	TC-IAH 161

Уровень полевых устройств
Тип подключения	Зажимы Push-in
Длина снятия изоляции	8 мм
Полюсов	50
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 14
Уровень управления
Тип подключения	IDC/FLK штыревой разъем
Количество точек подключения	1
Полюсов	50
Размер шага	2,54 мм

Индикатор состояния	нет
Индикатор состояния имеется	нет

Размеры изделия
Ширина	97,7 мм
Высота	72,1 мм
Глубина	56 мм

Цвет	серый (RAL 7042)
Класс воспламеняемости согласно UL 94	V0
Тип изоляционного материала, корпус	Полиамид РА, неусиленный

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-20 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-20 °C ... 70 °C

Стандарты / нормативные документы	МЭК 60664
	DIN EN 50178

Тип монтажа	Установка на монтажную рейку
Монтажное положение	на выбор

Указания по эксплуатации	Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя.

Коммерческие данные

Номер артикула	2904286
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Указание	Позаказное производство (возврат невозможен)
Код продажи	DK2
Ключ изделия	DK212S
GTIN	4046356813730
Вес/шт. (с упаковкой)	203 g
Вес/шт. (без упаковки)	202 g
Страна происхождения	US

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	125 В	1 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	125 В	1 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	125 В	1 A	26 - 14

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
keine
	125 В	1 A	26 - 14

Environmental product compliance

Совместимые изделия

Принадлежности

ECLASS-13.0	27141152
ECLASS-15.0	27141152

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
