Кабельный ввод, для армированных кабелей (SWA/ AWA/ PWA/ STA/ SWB/ ASA/ CY/ SY)
G-EDSWU-M25-M66L-STES-S
-
Кабельный ввод
1411093
Кабельный ввод, материал резьбового соединения: Нержавеющая сталь 316L, применение: Ex, наружный диаметр кабеля 18,2 мм ... 26,2 мм, экранирование: есть, резьба соединительной части: M25 x 1,5, цвет: cеребристый
Подробная информация о продукте
| Примечание к серии изделий | с уплотнением к внешней и внутренней оболочке проводника |
| Указания по монтажу | Со встроенным штырем заземления, герметичность за счет использования плоского уплотнения A-SEW-25-P-W (артикул 1411284) IP66 / IP67 / IP68 |
| В случае ограниченного пространства в месте крепления резьбового соединения армирование можно выполнить в более просторном месте. Простой конечный монтаж тогда можно производить и в стесненных пространственных условиях места крепления резьбы. |
| Тип изделия | Резьбовой кабельный разъем |
| Применение | Ex |
| Количество проводов | 1 |
| Производитель | CMP |
| Обозначение изготовителя | 25 TRITON CDS S. STEEL GLAND |
| Производитель-номер артикула | 25T3CDS1RA4 |
| Экранирован. | есть |
| Исполнение приспособления для снятия растягивающего усилия | D |
| Подходящие типы кабелей | в зависимости от материала стенки корпуса (SWA / AWA / PWA / STA / ASA / CY / SY / SWB) |
| Применение во взрывоопасных зонах | да |
| Категория по ударному воздействию | 8 |
| Диаметр кабеля без оболочки | 11 мм ... 20 мм |
| Диаметр провода без брони | 11,1 мм ... 20 мм (Наполнитель под броней) |
| Исполнение, Разгрузка от натяжения | D |

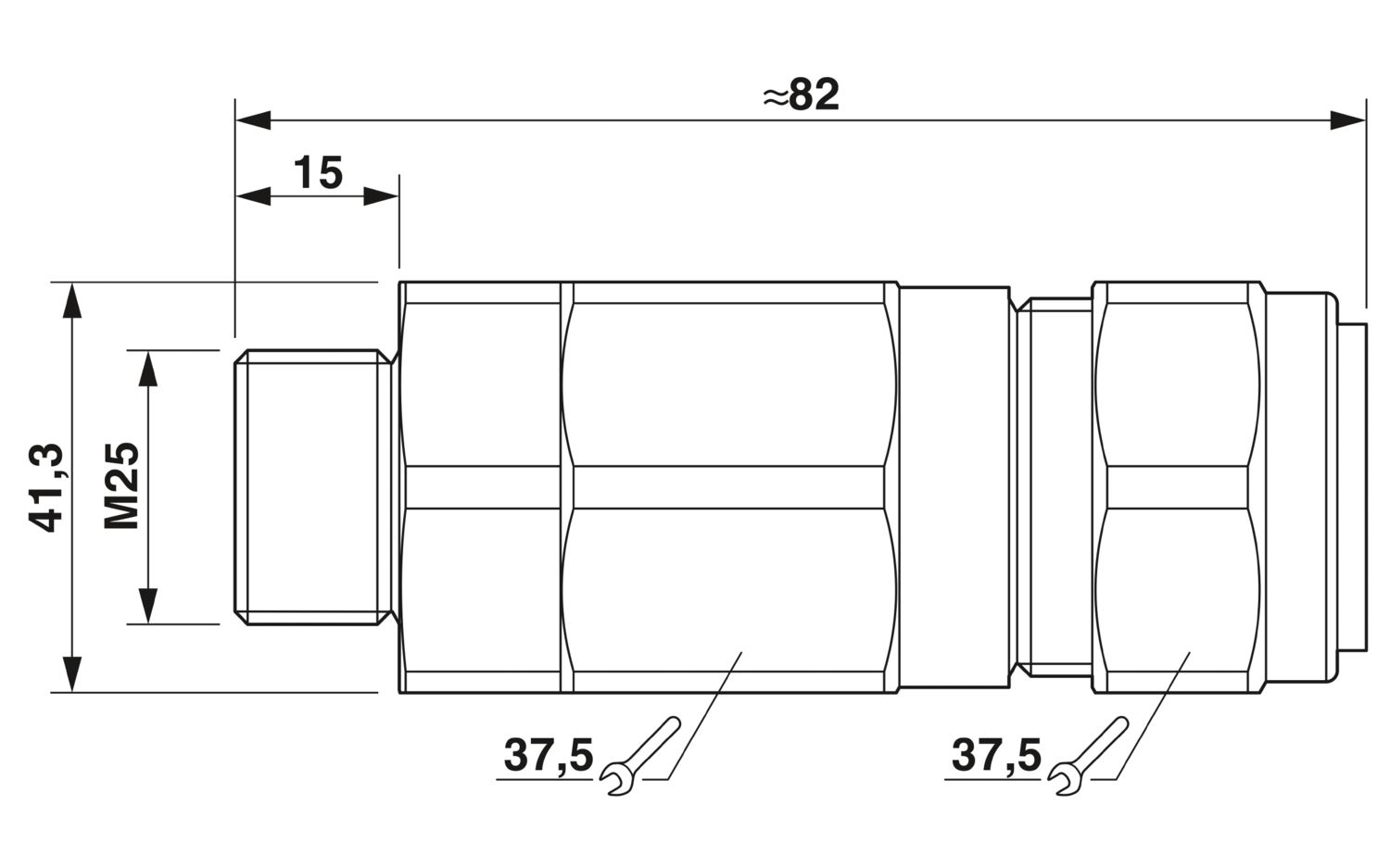

| Чертеж |
|
| Длина | 82 мм |
| Длина, резьба | 15 мм |
| Раствор ключа - накидная гайка | 37,5 мм |
| Раствор ключа патрубок | 37,5 мм |
| Шестигранный, диаметр описанной окружности | 41,3 мм |
| Тип резьбы, сторона подключения | M25 x 1,5 |
| Шаг резьбы | 1,5 мм |
| Толщина брони | 1,25 мм ... 1,6 мм (Ступенчатая сторона конуса (SWA/...)) |
| 0 мм ... 1,1 мм (Рифленая сторона конуса (STA/...)) |
| Цвет | цвета стали/нержавеющей стали |
| Материал, уплотнение Уплотнение кабеля | EPDM |
| Материал резьбового соединения | Нержавеющая сталь 316L |
| Наружный диаметр кабеля | 18,2 мм ... 26,2 мм |
| Условия окружающей среды | |
| Степень защиты | IP66 (с применением подходящего плоского уплотнения A-SEW-...P-W) |
| IP67 (с применением подходящего плоского уплотнения A-SEW-...P-W) | |
| IP68 (с применением подходящего плоского уплотнения A-SEW-...P-W) | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C (статическая) |
| ATEX | Sira 13ATEX1073X |
| Sira 13ATEX4079X | |
| Ex II 2G, II 1D, Ex d IIC Gb, Ex e IIC Gb, Ex ta IIIC Da, Ex II 3G Ex nR IIC Gc, Ex I M2, Ex d I Mb, Ex e I Mb | |
| IECEx | IECEx SIR 13.0028X |
| Ex d IIC Gb, Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da, Ex d I Mb, Ex e I Mb |
| EN Ex | |
| Стандарты/нормативные документы | EN 60079-0, -1, -7, -15, -31 |
| МЭК Ex | |
| Стандарты/нормативные документы | МЭК 60079-0, -1, -7, -15, -31 |
| Кабельные разъемы | |
| Стандарты/нормативные документы | EN 50262 |
| Кабельные разъемы | |
| Стандарты/нормативные документы | МЭК 62444 |
| МЭК Ex | |
| Стандарты/нормативные документы | МЭК 61241-0:2004 |
EAC Ex
ID допуска: RU C-GB.AA87.B.00487IECEx
ID допуска: IECEx SIR 13.0028XCSA
ID допуска: 101909_0_000CSвыкл
ID допуска: 101909_0_000ATEX
ID допуска: CML 18ATEX1326XATEX
ID допуска: CML 18ATEX4318X
Преимущества для вас
В случае ограниченного пространства в месте крепления резьбового соединения армирование можно выполнить в более просторном месте. Простой конечный монтаж тогда можно производить и в стесненных пространственных условиях места крепления резьбы.
Подключение брони через конус PE
Погодостойкий материал уплотнения
