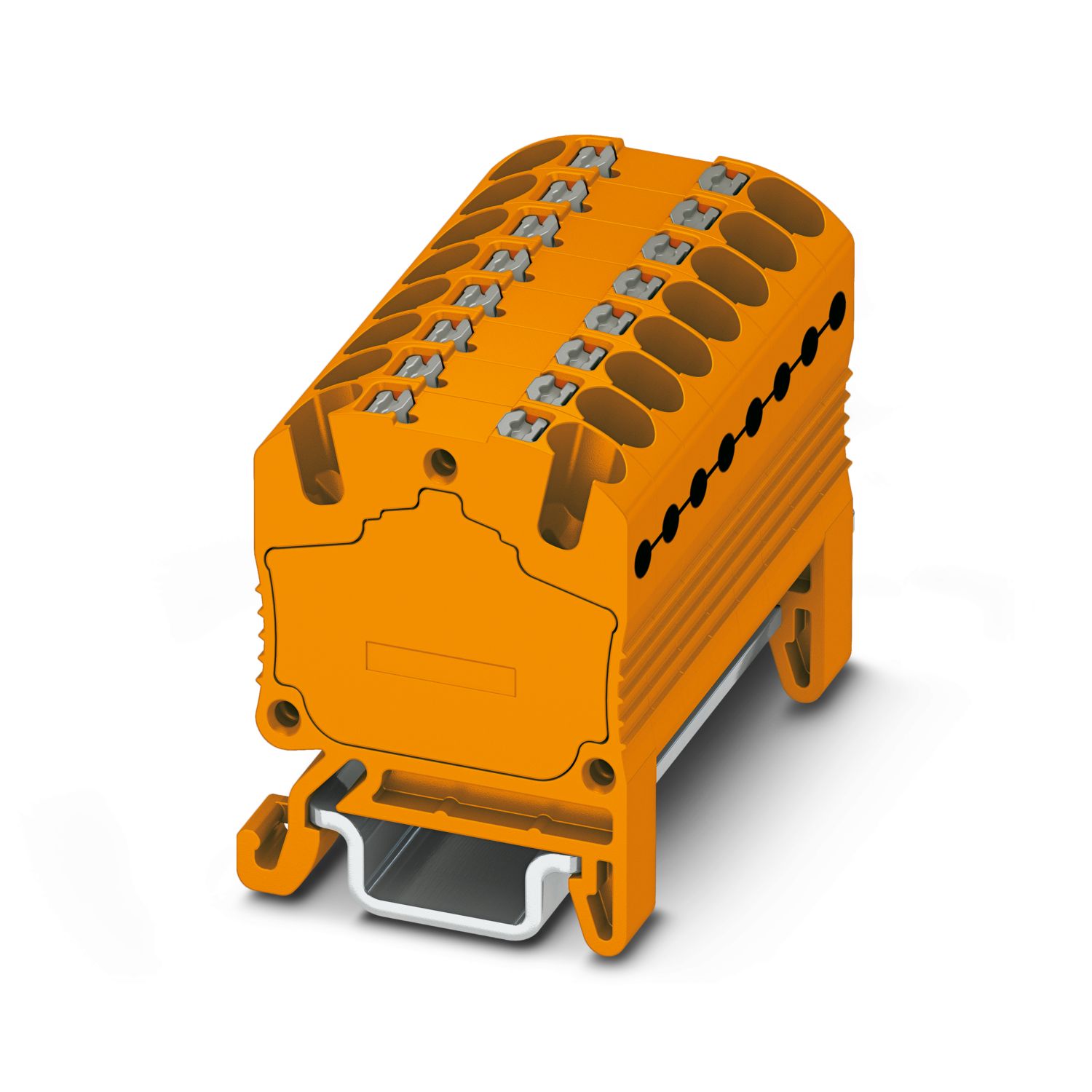

PTFIX 16X1,5-NS15A OG - Распределительный блок - 3002951

Примечания

Указания по эксплуатации	блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях

Характеристики изделий

Тип изделия	Разветвительная клемма
Количество точек подключения	16
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Электрические характеристики

Расчетное импульсное напряжение	6 кВ

Характеристики клемм

Количество точек подключения на ярус	16
Номинальное сечение	1,5 мм²
Номинальное сечение AWG	14
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A1 / B1
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]	26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 1,5 мм²
Номинальный ток	17,5 A
Максимальный ток нагрузки	17,5 A
Номинальное напряжение	500 В
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода	0,34 мм² ... 1,5 мм²
Сечение жесткого провода [AWG]	24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,5 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,5 мм² ... 1,5 мм²

Размеры

Ширина	33,6 мм

Спецификации материала

Цвет	oранжевый
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Электрические испытания

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	7,3 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 1,5 мм²	0,18 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	1,89 кВ
Результат	Испытание пройдено

Механические характеристики

Механические данные
Открытая боковая стенка	Нет

Механические испытания

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 15
Сила при испытании, заданное значение	5 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,14 мм²/0,2 кг
	1,5 мм²/0,4 кг
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено
Вибрации/ широкополосные шумы
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент	Испытания на долговечность, категория 2, на поворотной тележке
Частота	от f₁ = 5 Гц до f₂ = 250 Гц
ASD-уровень	6,12 (м/с²)²/Гц
Ускорение	3,12г
Продолжительность испытания на 1 ось	5 ч
Направление испытания	X-, Y- и Z-ось
Результат	Испытание пройдено
Ударопрочность
Спецификации по испытанию	DIN EN 50155 (VDE 0115-200):2008-03
Форма удара	Полусинусоида
Ускорение	30г
Продолжительность удара	18 мс
Количество ударов в 1 направлении	3
Направление испытания	X-, Y- и Z-ось (положит. и отрицат.)
Результат	Испытание пройдено

Стандарты и предписания

Подключение согласно стандарту	МЭК 60947-7-1

Монтаж

Номер артикула	3002951
Упаковочная единица	20 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Указание	Позаказное производство (возврат невозможен)
Код продажи	BE2
Ключ изделия	BE2269
GTIN	4055626433615
Вес/шт. (с упаковкой)	9,99 g
Вес/шт. (без упаковки)	9,99 g
Страна происхождения	PL

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
