SACB-8/16-C 90
-
Распредкоробка
1695427
Распредкоробка, тип подключения: Розетка M12 Пластик, количество гнезд: 8, полюсов: 5, кодирование: A, гнездо для платы: Двойной, индикатор состояния: нет, Универсальный; годключение магистрального кабеля: вставные винтовые клеммы 90°, экранирование: нет
Подробная информация о продукте
| Тип изделия | Распредкоробка |
| Полюсов | 5 |
| Количество гнезд | 8 |
| Механические ключи | A |
| СИД | нет |
| Рабочее напряжение, максимальное Umax | 135 В |
| Номинальное напряжение UN | 120 В |
| Общий номинальный ток | 10 A |
| 2x 8 A (при развязке по напряжению) | |
| Нагрузочная способность по току на 1 цепь, макс. | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Соединение провода | |
| Тип подключения, датчик / исполнительный элемент | Розетка M12 |
| Сечение проводников Сигнальный провод гибкий | 0,14 мм² ... 1,5 мм² |
| Сечение проводников Питающее напряжение гибкое | 0,14 мм² ... 1,5 мм² |
| Сечение AWG Сигнальный провод гибкий | 26 ... 16 |
| Сечение AWG Питающее напряжение гибкое | 26 ... 16 |
| Длина снятия изоляции Сигнальный провод | 7 мм |
| Момент затяжки, гнездо, кабель для датчика или исполнительного устройства | 0,4 Нм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Разводка подсоединений | |
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = 1 / 4 |
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 24 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE | |
| Индикатор состояния имеется | нет |

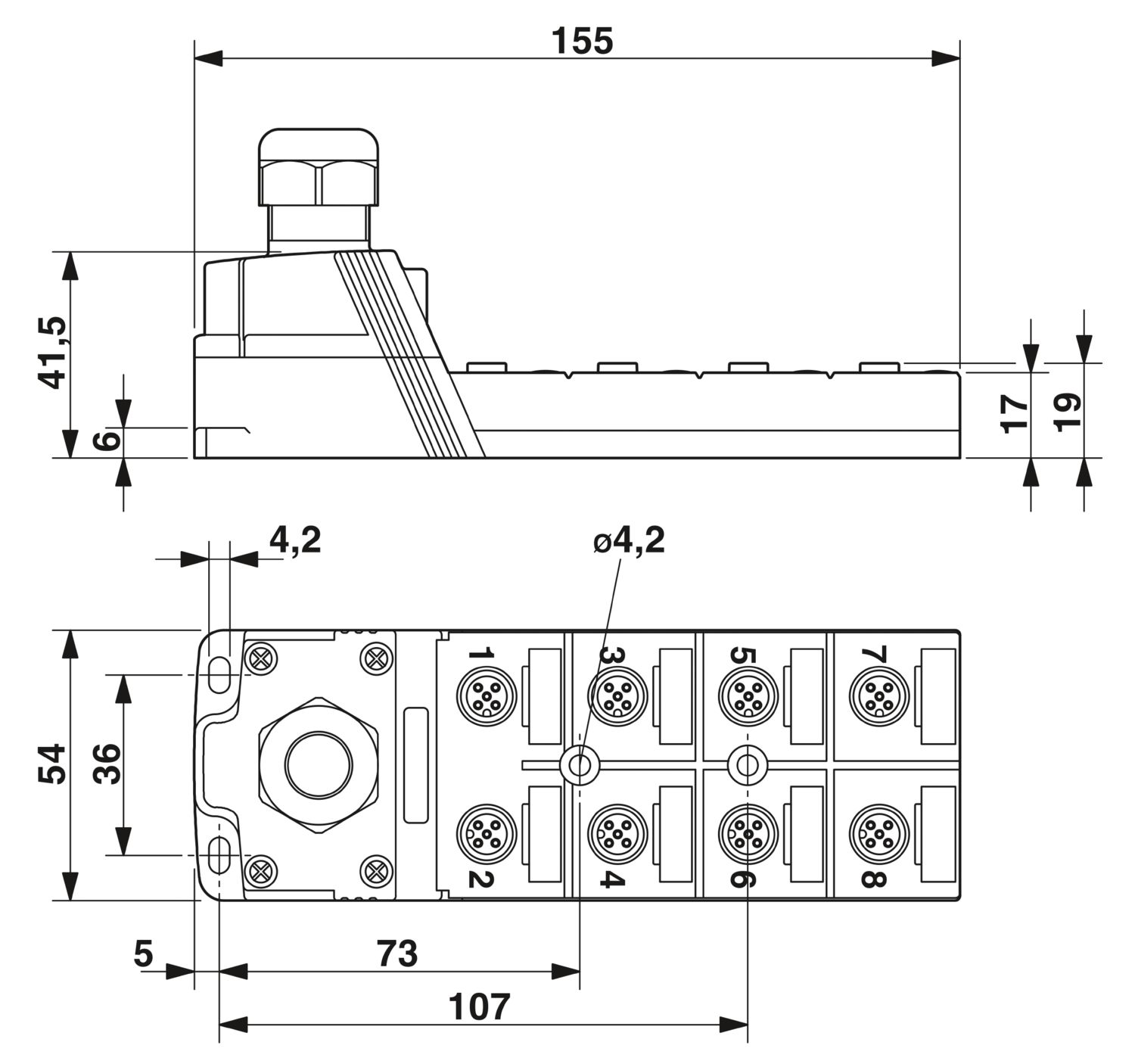

| Чертеж |
|
| Ширина | 54 мм |
| Высота | 42 мм |
| Длина | 155 мм |
| Материал Резьбовая втулка | PA |
| Материал Корпус | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение Уплотнительное кольцо | NBR |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA |
| Материал, контакт, сторона магистрального кабеля | Сплав меди |
| Материал держателя контакта, сторона магистрального кабеля | PA 6.6 V0 |
| Материал, контактная поверхность, сторона магистрального кабеля | Sn |
| Наружный диаметр кабеля | 7 мм ... 12 мм |
| Тип подключения | вставные винтовые клеммы |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
Преимущества для вас
Безопасное применение в полевых условиях благодаря прочному корпусу и высокой степени защиты
Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
Гибкость: распределительная коробка с соединительным колпаком для сборки на месте
