QPD CW 4X2,5/1X6-10 GY
-
Кабельные соединители
1582536
Разъем для кабеля для проходного монтажа, с одной стороны с гайкой QPD, серый, количество контактов 4 без PE, 1,0 мм2 ...2,5 мм2 / 630 В / 20 A, для кабеля диаметром 6 мм ... 10 мм.
Подробная информация о продукте
| Тип изделия | Проходная деталь |
| Серия изделий | QPD |
| Конструкция | QPD 4x2,5 |
| Полюсов | 4 |
| Обозначение полюсов | 1, 2, 3, 4 |
| Количество точек подключения | 10 |
| Количество точек подключения на полюс | 1 |
| Механические ключи | Кодированный профиль |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Технология подключения | |
| Тип подключения сторона поля | Подключение IDC |
| Частота подключения проводников одинакового сечения | макс. 10 |
| Соединение провода | |
| Сечение проводников гибкий | 1 мм² ... 2,5 мм² |
| Сечение проводников жесткий | 1 мм² ... 2,5 мм² |
| Сечение AWG | 16 ... 14 |
| Момент затяжки Накидная гайка | 10 Нм |
| Момент затяжки Контргайка | 5 Нм |
| Раствор ключа Накидная гайка | 22 мм |
| Раствор ключа Контргайка | 27 мм |

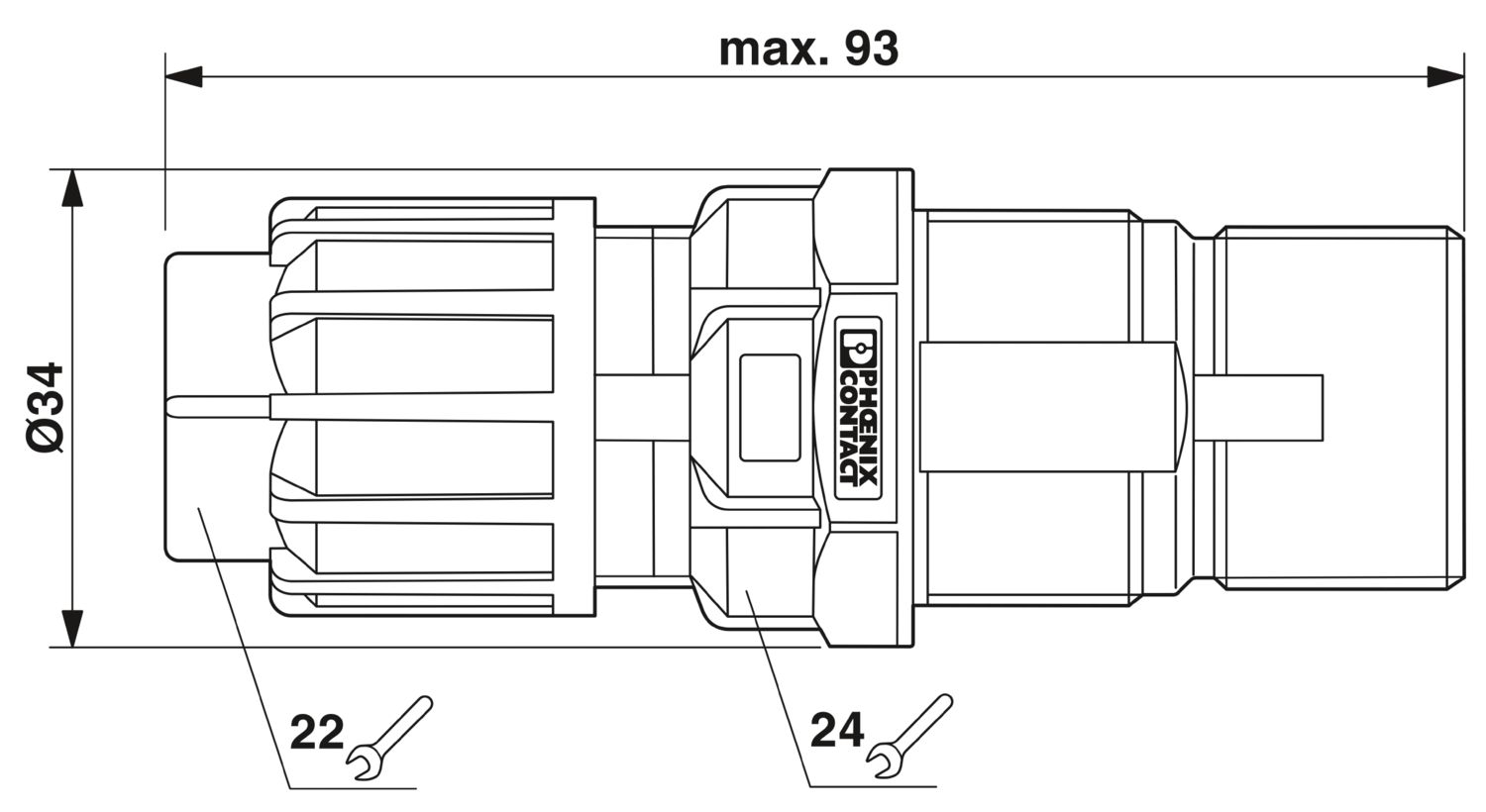

| Чертеж |
|
| Ширина | 34 мм |
| Высота | 34 мм |
| Длина | 93 мм |
| Диаметр | 34 мм |
| Расчетное импульсное напряжение (II/2) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетный ток | 20 A |
| Контактное сопротивление | < 3 мΩ |
| расчетное напряжение (II/2) | 1000 В |
| расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (III/3) | 630 В |
| Номинальное напряжение UN | 690 В |
| Номинальный ток IN | 20 A |
| Механические данные | |
| Циклы установки | макс. 50 |
| Материал Корпус | PA |
| Материал Контакт | CuZn |
| Материал Поверхность контакта | оцинкован. |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, изоляция проводника | ПВХ/ПЭ/термоизоляция/резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | VDE 0295, классы 1 - 6 / мин. 0,15 мм |
| Наружный диаметр кабеля | 6 мм ... 10 мм (Гайка Quickon и разъем Quickon заказываются отдельно) |
| Диаметр проводника вкл. изоляцию | 2 мм ... 3,8 мм |
| Обозначение полюсов | 1, 2, 3, 4 |
| Материал, изоляция проводника | ПВХ/ПЭ/термоизоляция/резина |
| Без галогенов | нет |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| IP68 (2 м / 24 ч) | |
| IP69K | |
| Ударная прочность | IK07 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
| Температура при подключении кабеля | -5 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 100 °C |
Преимущества для вас
Инновации и экономия пространства - разъем для быстрого подключения QUICKON для экономии до 80 % пространства при подсоединении на месте
Высокая прочность: корпуса с классом защиты IP68/IP69K и IK07 для широкой области применения
Надежное соединение благодаря механическому кодированию от неправильного подключения и защите от прикосновений в соответствии с DIN EN 0105
Простота и надежность - при помощи соединителей возможен быстрый ремонт, а также удлиннение проводников, вместе со штекерным соединителем можно использовать и в качестве сцепного соединения
