VC-AR2/3M-S666-SET
-
Комплект контактных вставок
1607359
Комплект контактных вставок, Серия изделий: VARIOCON, конструкция: VC2, полюсов: 18, сечение жилы мин.: 0,14 мм2, сечение жилы макс.: 1,5 мм2, расчетное напряжение: 250, расчетный ток: 10 A, Тип контакта: Штифт, Штекерный соединитель предназначен только для кабелей маломощных цепей.
Подробная информация о продукте
| Общая информация | Штекерный соединитель предназначен только для кабелей маломощных цепей. |
| Указания по безопасности | |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием |
|
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Эксплуатировать штекерный соединитель только в полностью вставленном состоянии. | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдайте минимальный радиус изгиба проводника. Прокладывайте проводник, не скручивая его. | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12). | |
| Тип изделия | Модуль для контактов |
| Серия изделий | VARIOCON |
| Серия | VC-D |
| Конструкция | VC2 |
| Полюсов | 18 |
| Вид при установке | 17+PE |
| Количество модулей | 3 |
| Изоляционные характеристики | |
| Степень загрязнения | 3 |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное напряжение (III/2) | 250 В |
| Расчетное напряжение (III/3) | 250 В |
| 250 В | |
| Номинальное напряжение ATD | 250 |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение | 4 кВ |
| Расчетный ток | 10 A |
| 10 A | |
| 10 A | |
| Номинальное напряжение UN | 250 В |
| Номинальный ток IN | 10 A |
| Момент затяжки | 0,22 ... 0,25 Нм |
| Сечение гибкого провода | 0,14 мм² ... 0,75 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |

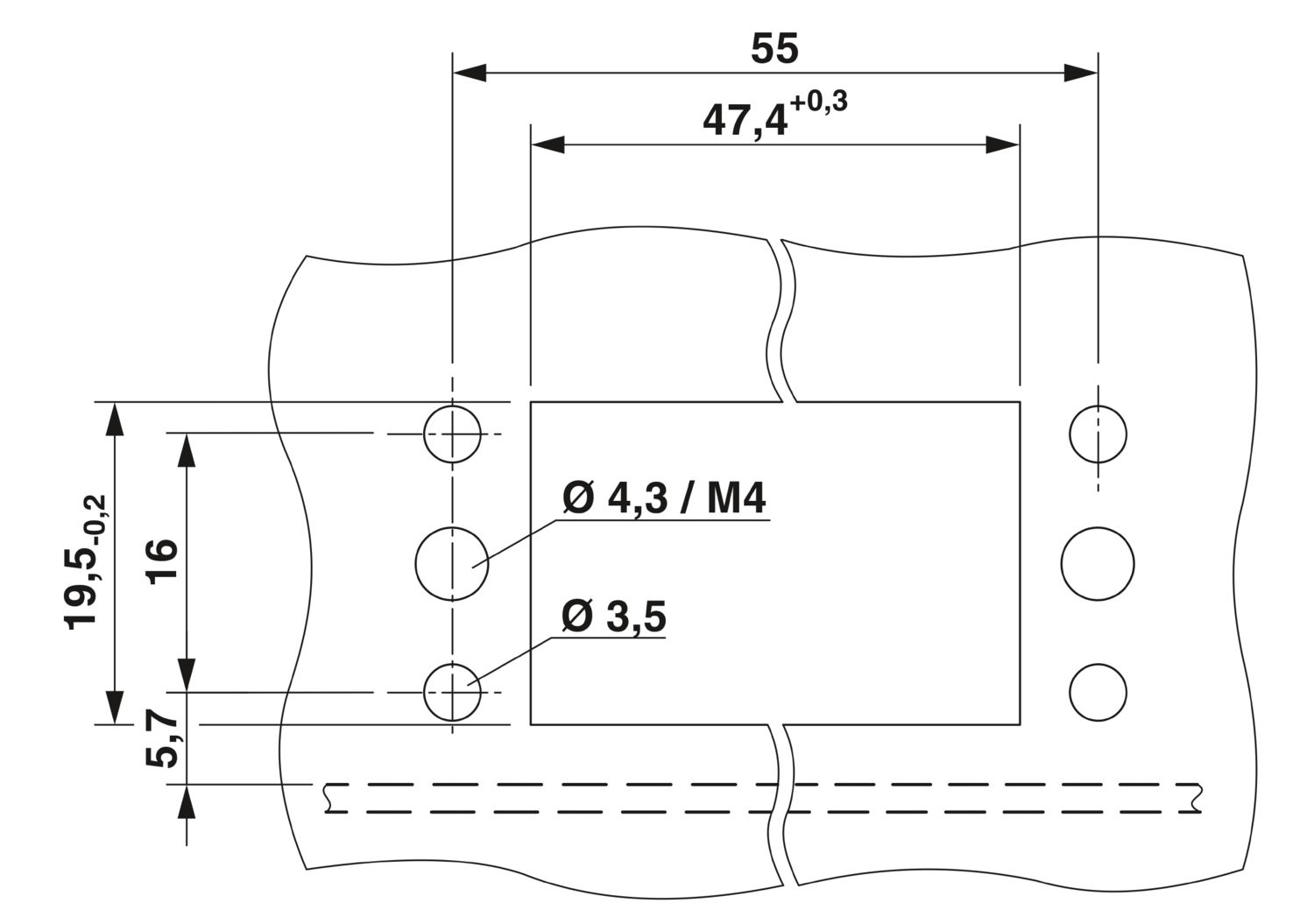

| Чертеж |
|
| Ширина | 65,6 мм |
| Высота | 25,5 мм |
| Длина | 34,6 мм |
| Цвет корпуса | серый |
| Материал Держатель контактов | Полиамид (Держатель контактов) |
| Материал | Полиамид (Монтажная рамка) |
| Материал Корпус | PA |
| Материал Контакт | CuZn |
| Класс воспламеняемости согласно UL 94 | V0 |
| Группа изоляционного материала | I / CTI 600 |
| Материал, контактная поверхность | покрытый никелем |
| Материал резьбового соединения | 1.5523 (19MNB4) 10.9 |
| Отдельная жила, сечение | 0,14 мм² 1,5 мм² |
| Длина снятия изоляции c одножильного кабеля | 7 мм |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
Преимущества для вас
Проверенная на практике технология COMBICON
Универсальное подключение
Кодирование для защиты от перепутывания
