HC-HPR-B06-HHWH-1STM20-EM-BK
-
Корпус
1411878
Сальниковый корпус HEAVYCON B6, серия HPR, с винтовыми зажимами, с резьбой M20, боковой отвод, для повышенных требований окружения и ЭМВ
Подробная информация о продукте
| Общая информация | для контактных вставок HC-B6, BB10, DD24, M. Высокая конструкция корпуса для очень больших помещений для прокладки кабелей |
| Тип изделия | Корпуса с винтовым креплением |
| Тип корпуса | Сальниковый корпус |
| Серия изделий | HC-HPR-B |
| Серия | HPR-B6 |
| Применение | для железнодорожного транспорта |
| Конструкция | B6 |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M20 |
| Исполнение | Высокая конструкция |
| Защитная крышка | нет |
| Кабельный отвод | боковое |
| Pезьба Pg | без |

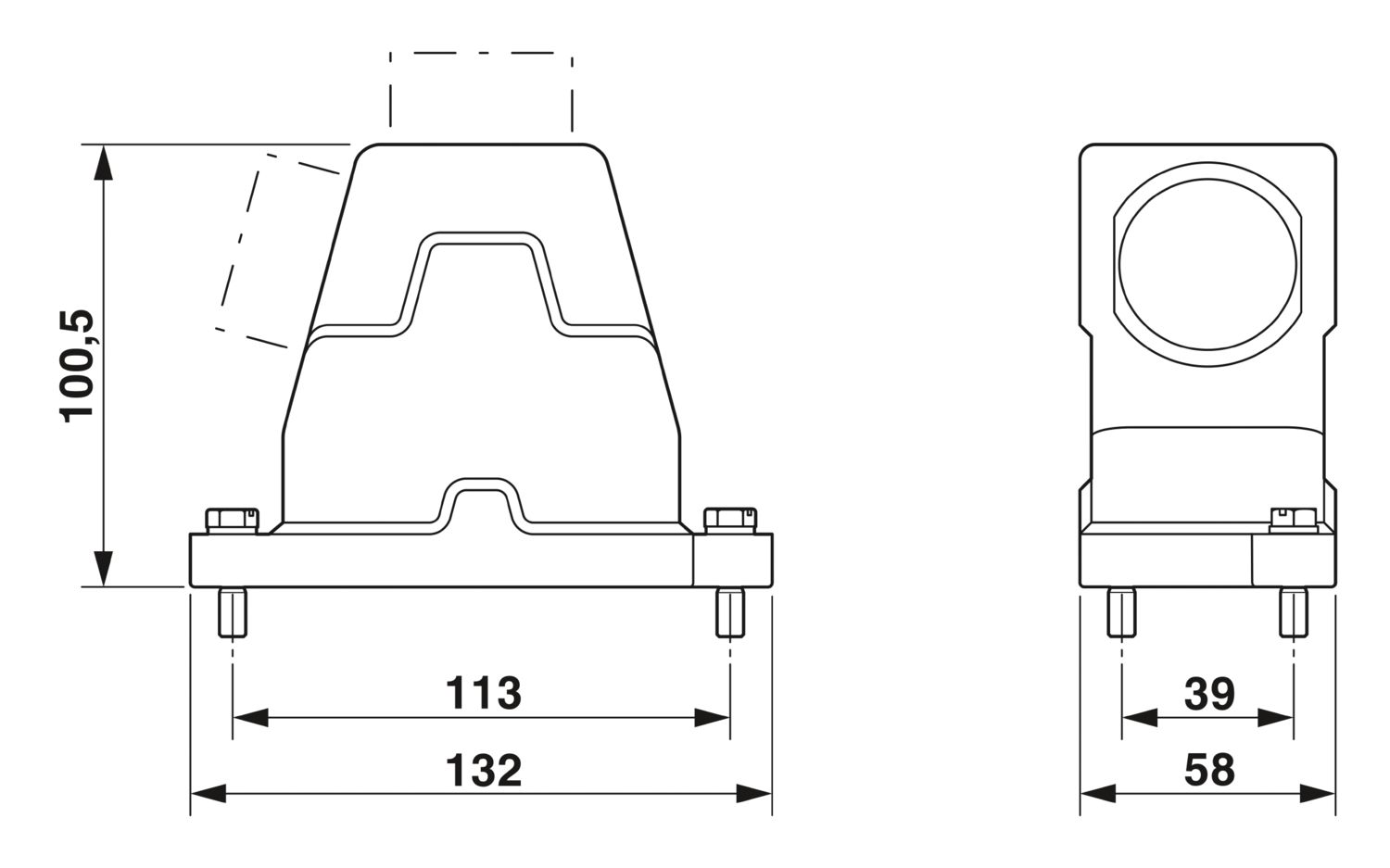

| Чертеж |
|
| Ширина | 58 мм |
| Высота | 100,5 мм |
| Длина | 132 мм |
| Материал корпуса | Алюминиевый сплав |
| Материал поверхность корпуса | порошковое покрытие, черн. |
| Материал, защелка | Нержавеющая сталь |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| IP68 (0,5 bar / 24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Ударная прочность | IK09 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Механические данные | |
| Тип резьбового соединения | 1x M20 |
| Тип соединения | Винты |
| Указания по монтажу | Стопорный винт M6, шестигранник со шлицнм (10), момент затяжки: 4 Нм |
Преимущества для вас
Вибрация и удары: МЭК 61373/EN 50155, категория 1, класс 1B
