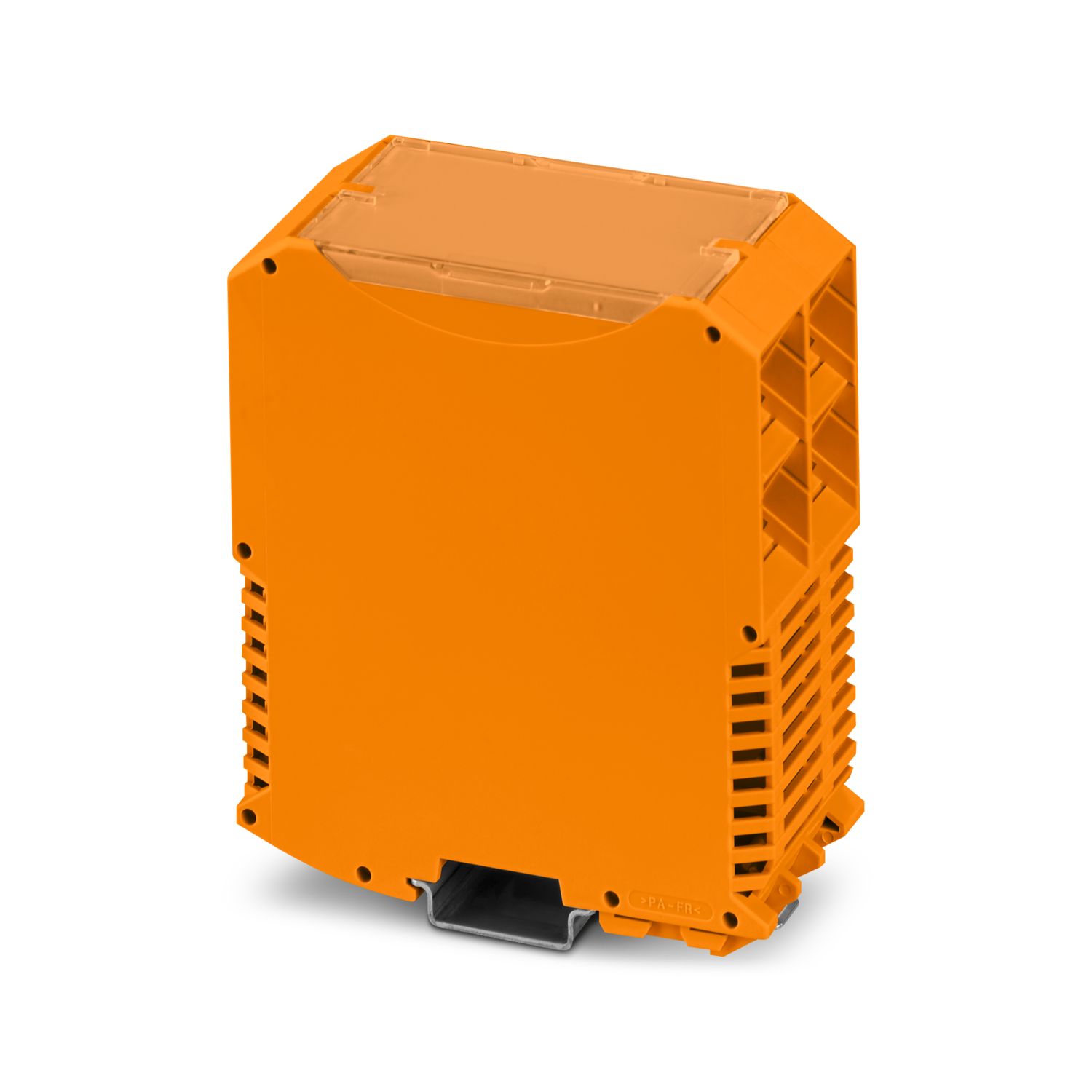

ME MAX 45 LC 2-2 OG
-
Корпус для электроники
1322772
Корпус для установки на монтажную рейку, Корпус в сборе с металлической защелкой, высокая конструкция, с вентиляционными отверстиями, ширина: 45,2 мм, высота: 99 мм, глубина: 113,65 мм, цвет: оранжевый (аналогично RAL 2003), поперечное соединение: Шинный соединитель для установки на монтажную рейку (опциональный), кол-во контактов поперечного соединителя: 5
Подробная информация о продукте
| Указание по монтажу | Учтите указания для пользователя в разделе загрузки. |
| Рекомендация | Материал контактных площадок для шинных соединителей гальваническая позолота (твердое золочение) |
| Тип изделия | Корпус в сборе |
| Тип корпуса | Корпус для установки на монтажную рейку |
| Серия корпусов | ME-MAX |
| Серия изделий | ME MAX.. 2-2 |
| Конструкция | Нижняя часть корпуса с вентиляционными отверстями, дополнительно к модулю требуется заказать крышку корпуса |
| Полюсов | 24 |
| 40 | |
| Макс. число контактов | 40 (размер шага: 3,5 мм) |
| 32 (размер шага: 5 мм) | |
| 24 (размер шага: 7,25 мм/7,5 мм) | |
| Количество рядов | 2 |
| Количество (Соединительные отверстия) | 4 |
| Исполнение | Корпус в сборе с металлической защелкой, высокая конструкция |
| Имеется вентиляционное отверстие | да |
| Чертеж |
|
| Ширина | 45,2 мм |
| Высота | 99 мм |
| Глубина | 113,65 мм |
| Глубина от верхнего края монтажной рейки | 107 мм |
| Дизайн печатных плат | |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Цвет (Корпус) | оранжевый (RAL 2003) |
| Класс воспламеняемости согласно UL 94 | V0 |
| CTI согласно МЭК 60112 | 600 |
| Материал корпуса | PA |
| Качество поверхности | необработанная |
| Рассеиваемая мощность отдельный корпус при 20 °C | |
| Температура окружающей среды | 20 °C |
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 8,2 Вт |
| Рассеиваемая мощность отдельный корпус при 30 °C | |
| Температура окружающей среды | 30 °C |
| Коэффициент уменьшения | 0,91 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 7,45 Вт |
| Рассеиваемая мощность отдельный корпус при 40 °C | |
| Температура окружающей среды | 40 °C |
| Коэффициент уменьшения | 0,81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6,65 Вт |
| Рассеиваемая мощность отдельный корпус при 50 °C | |
| Температура окружающей среды | 50 °C |
| Коэффициент уменьшения | 0,7 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5,75 Вт |
| Рассеиваемая мощность отдельный корпус при 60 °C | |
| Температура окружающей среды | 60 °C |
| Коэффициент уменьшения | 0,57 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 4,65 Вт |
| Рассеиваемая мощность отдельный корпус при 70 °C | |
| Температура окружающей среды | 70 °C |
| Коэффициент уменьшения | 0,49 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 4 Вт |
| Испытание на вибростойкость | |
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 Гц ... 58,1 Гц) |
| Ускорение | 2г (58,1 Гц ... 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
| Испытание нитью накала | |
| Спецификации по испытанию | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Температура | 850 °C |
| Время воздействия | 30 c |
| Механическая прочность / испытательный барабан | |
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Высота падения | 50 cм |
| Частота | 10 |
| Ударопрочность | |
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
| Степень защиты (код IP) | |
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
| Условия окружающей среды | |
| Макс. достигаемый IP-код | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
| Количество креплений печатной платы | 2 |
| Тип крепления печатной платы | Защелка-фиксатор |
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Тип монтажа | Установка на монтажную рейку |
| Форма упаковки | в картонной коробке |
| Тип упаковки | Картон |
Совместимые изделия
Преимущества для вас
Простота монтажа
В наличии шириной от 6,2 мм ... 90 мм, модульное расширение
Варианты технологии подключения
Установка на монтажную рейку
Опциональные исполнения с шинными соединителями для установки на монтажную рейку и системой силового соединения
Откидная прозрачная фронтальная крышка
