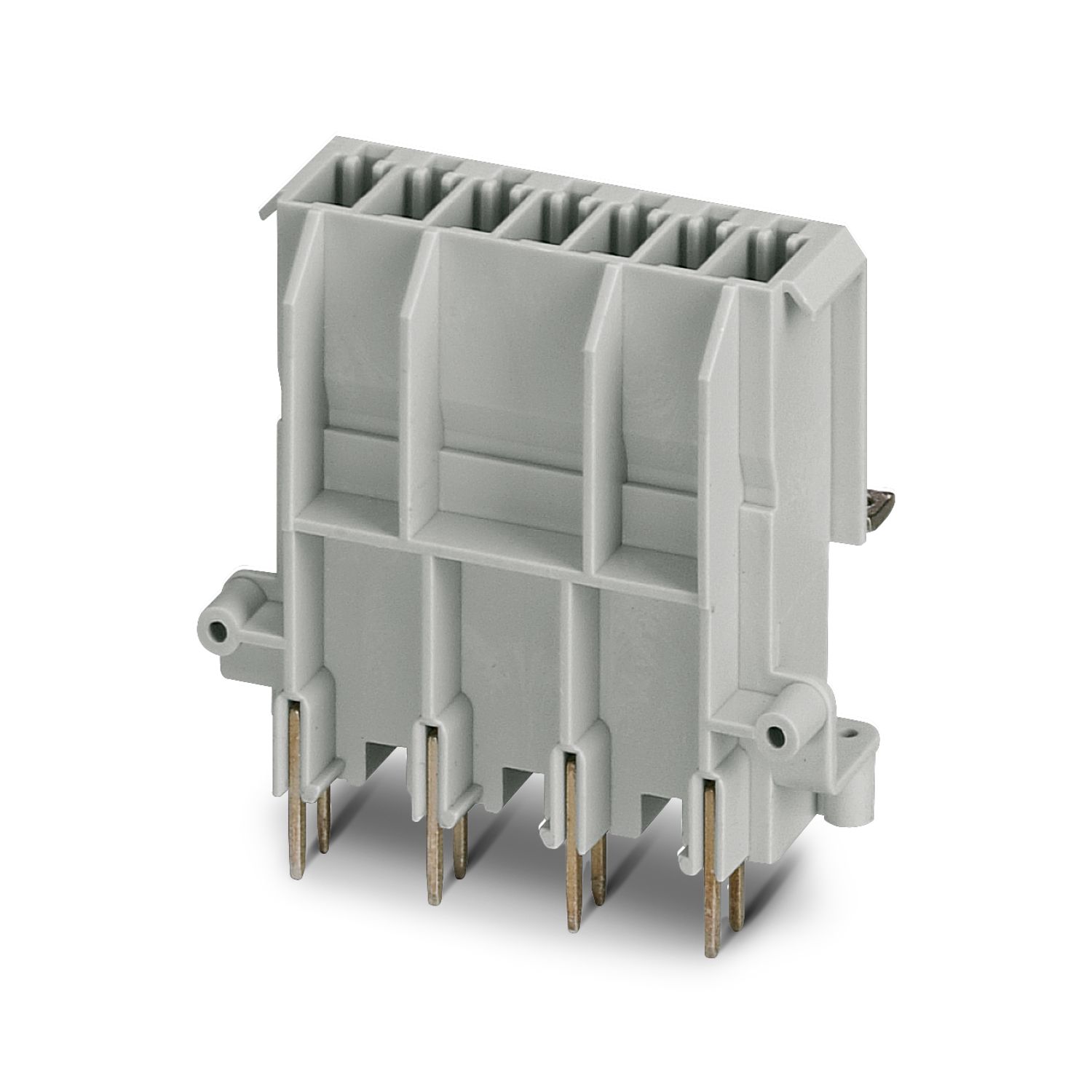

DC-B 6-IB-7X4-PCB-180
-
Контактная вставка
1602177
DUPLICON, контактная вставка, 6 x 4 мм2 + PE, 400/690 В, 25 А, подключение к печатной плате под углом 180°, тип B6, степень защиты IP20
Подробная информация о продукте
| Тип изделия | Контактная вставка, постоянное число полюсов |
| Конструкция | DC-B6 |
| Полюсов | 6 |
| Вид при установке | 6+PE |
| Тип контакта | катанные |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |

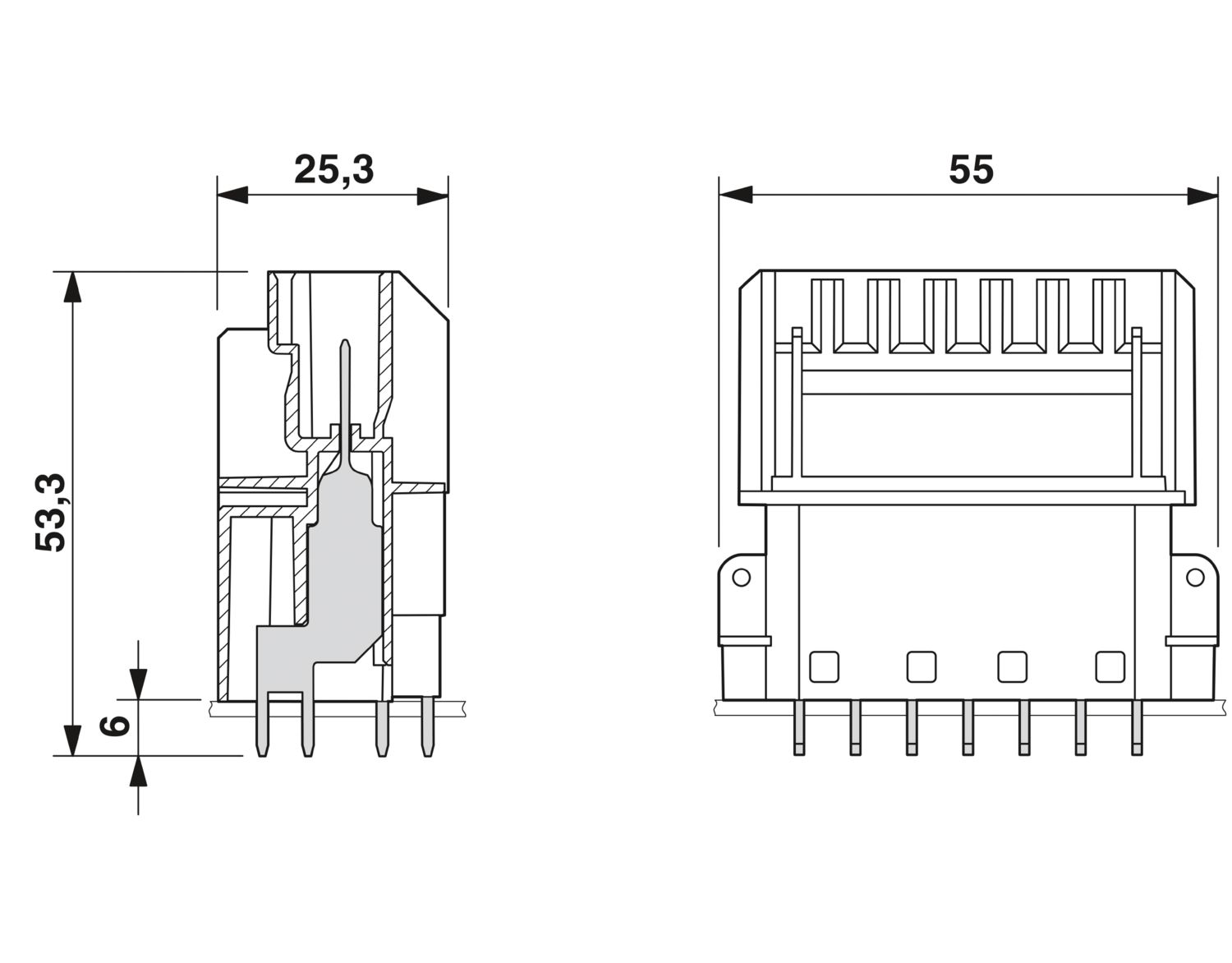

| Чертеж |
|
| Ширина | 55 мм |
| Высота | 53,5 мм |
| Длина | 25,3 мм |
| Технология подключения | |
| Способ подключения | Подключение пайкой |
| Расчетное напряжение (III/3) | 400 В (фаза-земля) |
| 690 В (фаза-фаза) | |
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 25 A |
| 25 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Цвет | cерый |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, контакт | Cu |
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PA |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C |
