Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.

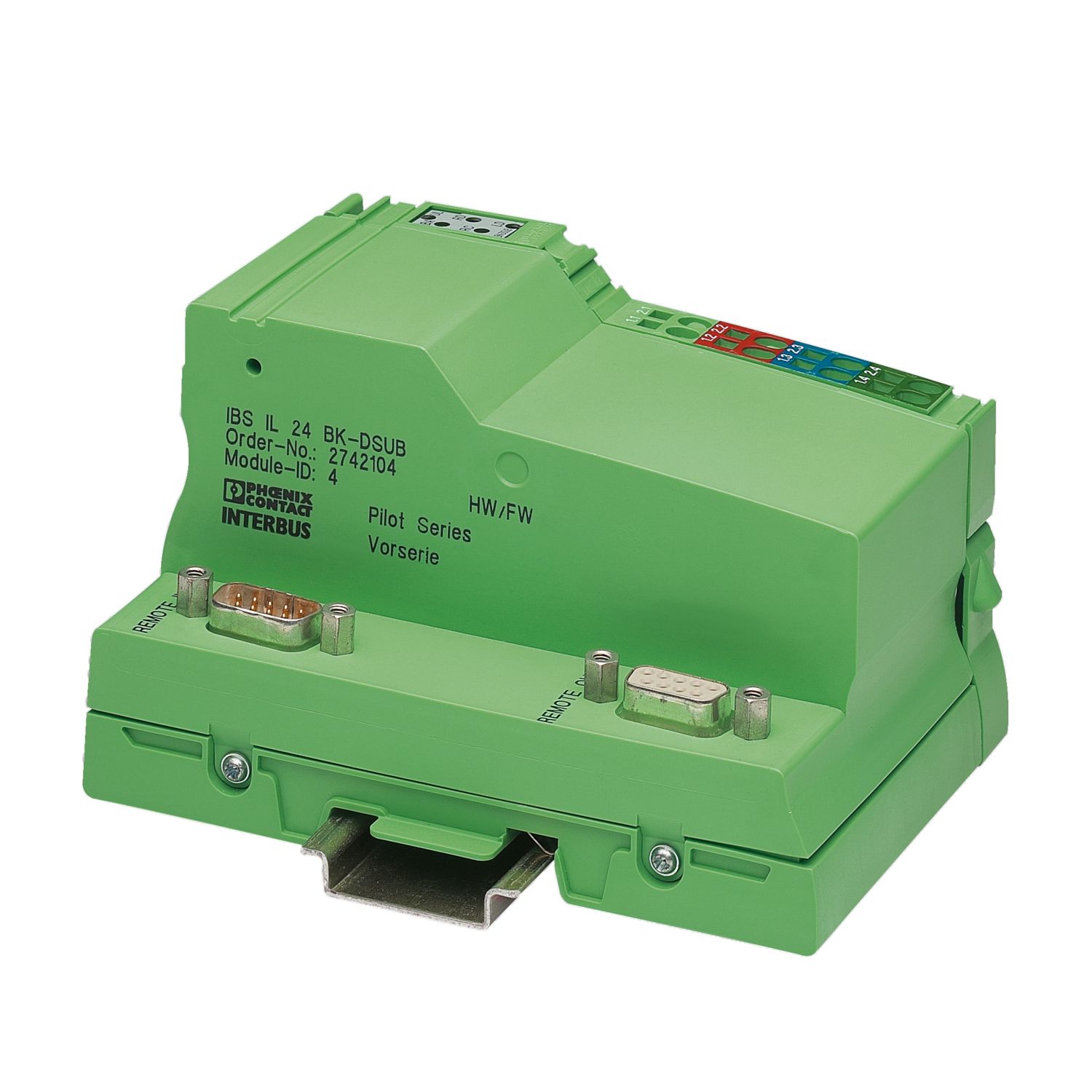

IBS IL 24 BK-DSUB-PAC
-
Устройство сопряжения с шиной
2861593
Inline, Устройство сопряжения с шиной, INTERBUS, Гнездовой разъем D-SUB-9 / штекер D-SUB-9, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте

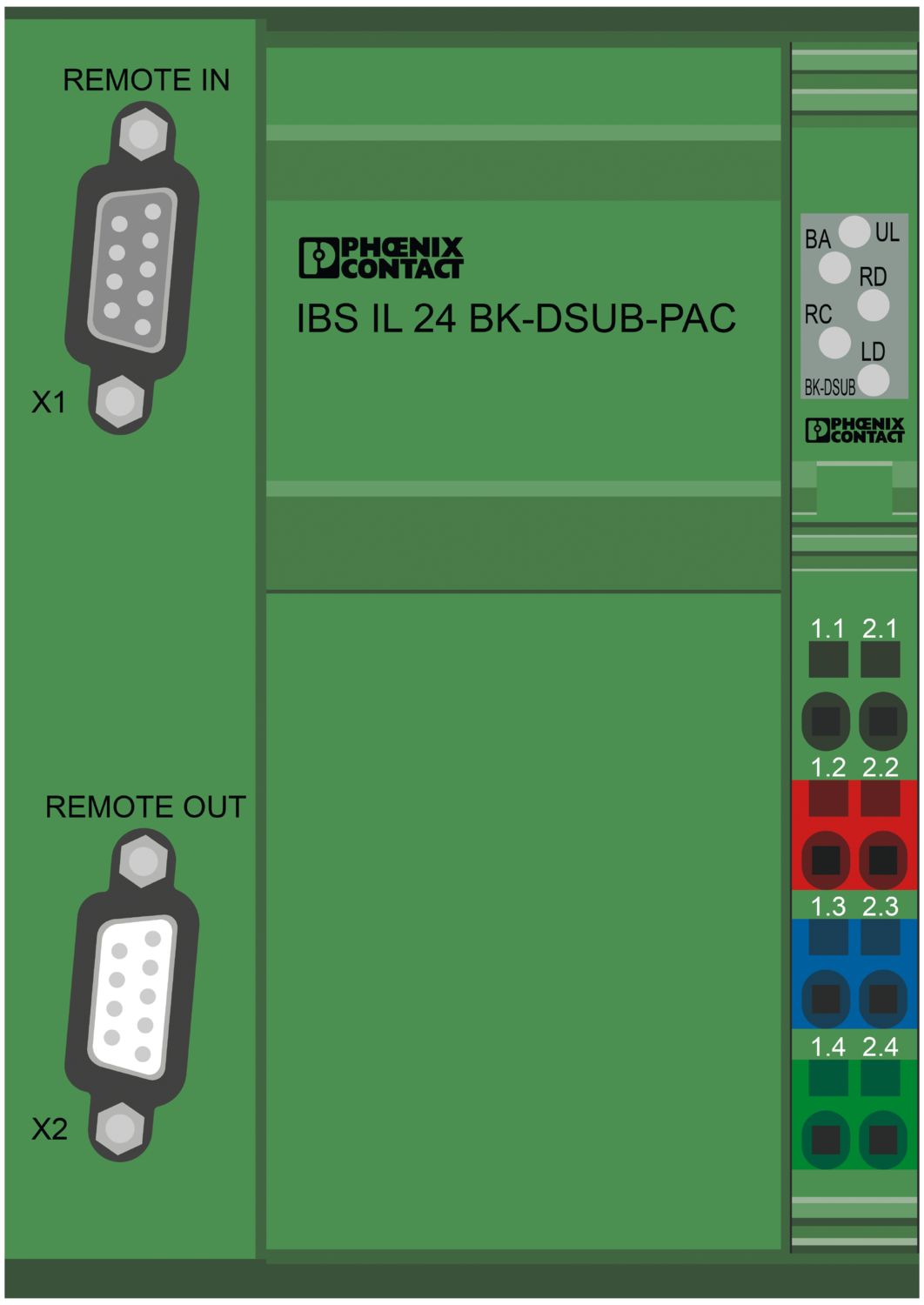

| Чертеж |
|
| Ширина | 85 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Ограничение износа | |
| Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
| INTERBUS | |
| Количество интерфейсов | 2 |
| Тип подключения | Гнездовой разъем D-SUB-9 / штекер D-SUB-9 |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
| Локальная шина Inline | |
| Количество интерфейсов | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Системные ограничения | |
| Количество поддерживаемых оконечных устройств | макс. 63 |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
| Количество оконечных устройств с каналом параметров | 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
| Модуль | |
| Код ID (десят.) | 04 |
| Идентификационный код (шестнадцатеричн.) | 04 |
| Код длины (гекс) | 00 |
| Код длины (дец) | 00 |
| Канал данных процесса | 0 бит |
| Адресное пространство ввода | 0 байт |
| Адресное пространство вывода | 0 байт |
| Длина регистра | 0 бит |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Inline |
| Конструкция | модульный |
| Комплект поставки | вкл. штекер Inline и поле для маркировки |
| Макс. мощность потерь при номинальных условиях | 3 Вт |
| Защитная схема | Защита от переполюсовки |

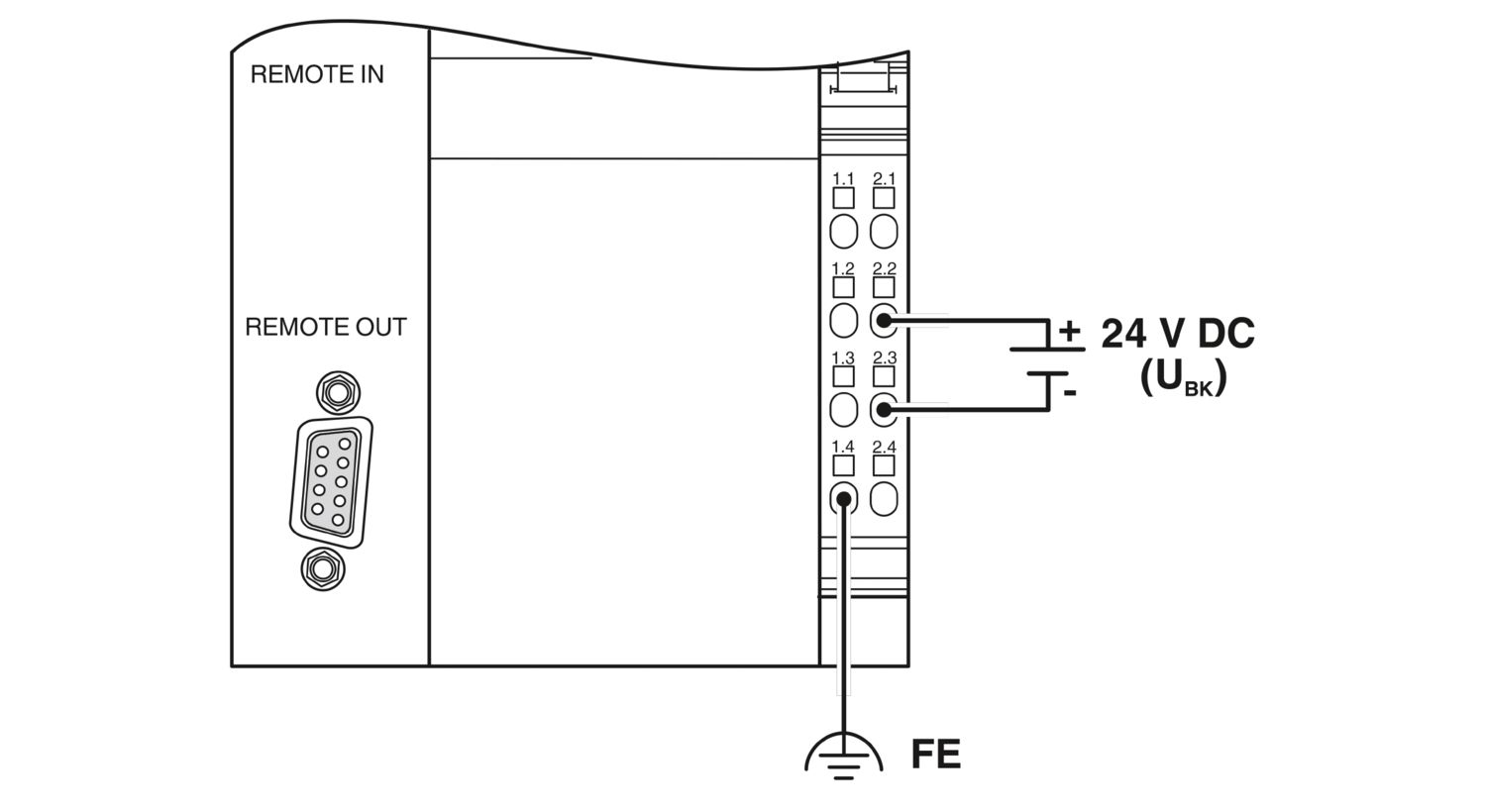

| Потенциалы: Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). | |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) |
| тип. 100 мА (Без подключенных клемм ввода-вывода Inline) | |
| Потенциалы: Питание логической схемы (UL) | |
| Электропитание | 7,5 В DC ±5 % |
| Потенциалы: Питание аналоговых модулей (UANA) | |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Технология подключения | |
| Наименование, подключение | Соединительный штекер Inline |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Соединительный штекер Inline | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (На внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата, например, при перемещении клеммных модулей в закрытое помещение.) |
| Тип монтажа | Установка на монтажную рейку |
BV
ID допуска: 21594/C0 BVBSH
ID допуска: 658aABS
ID допуска: 22-2226444-PDAcULus Recognized
ID допуска: E140324cULus Listed
ID допуска: E199827
Преимущества для вас
Подсоединение к удаленной шине при помощи медных проводников
Гальваническая развязка
