Клемма предназначена для установки внутри станции Inline. Клемма обеспечивает работу распространенных периферийных устройств с последовательным интерфейсом в шинной системе. Клеммные модули Inline ECO имеют допуск на использование при температуре от 0 °C до +55 °C. В объем поставки входят электронный блок и штекер Inline.
IB IL RS 232-ECO
-
Коммуникационный модуль
2702795
Inline, Коммуникационная клемма, интерфейс RS-232: 1, Передача данных в виде данных процесса, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, Включая штекер Inline
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте
| Чертеж |
|

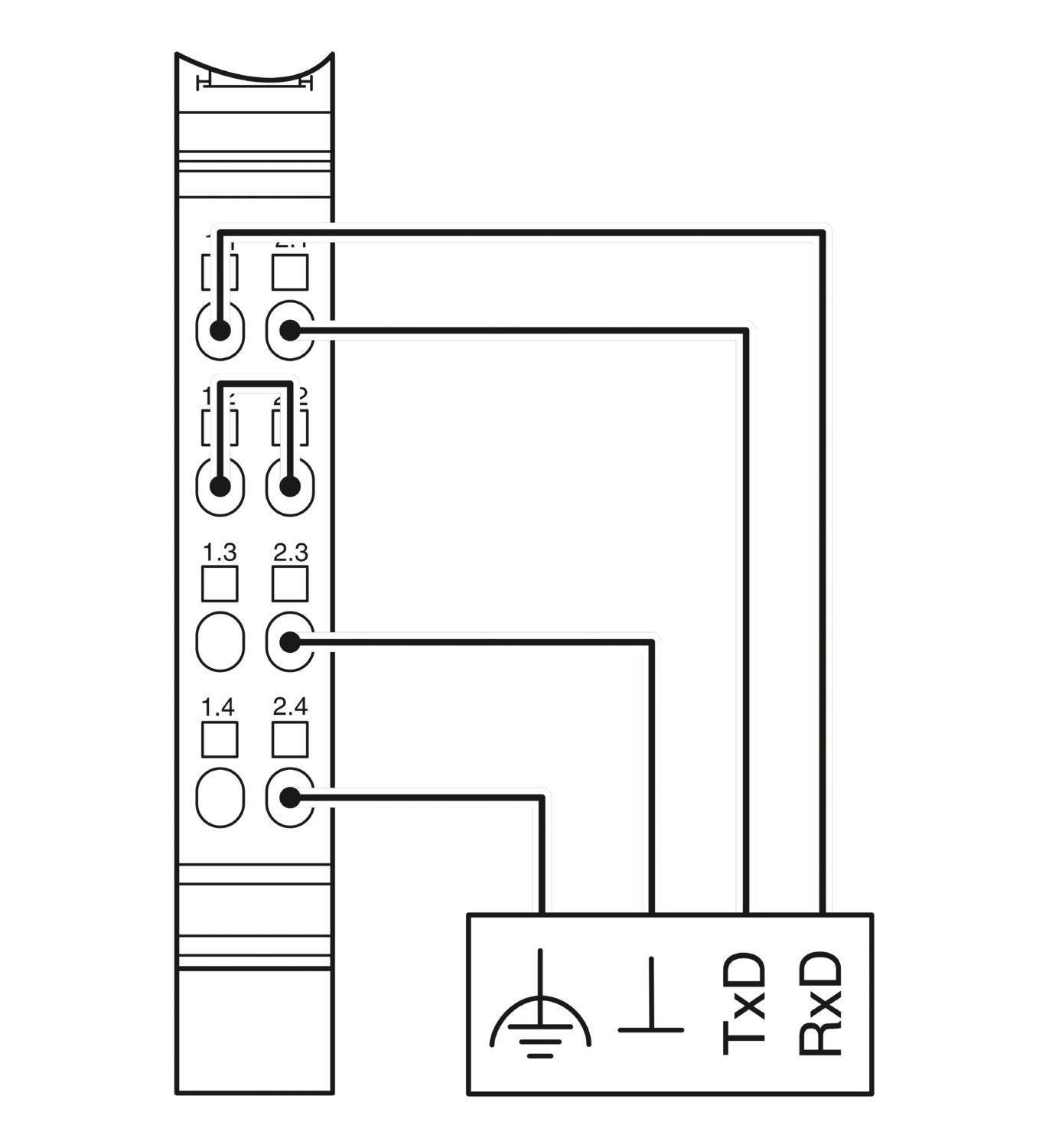

| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Локальная шина Inline | |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| RS-232 | |
| Количество интерфейсов | 1 |
| Тип подключения | Пружинный зажим |
| Скорость передачи данных | 110 бит/с ... 38400 бит/с (Настраиваемый) |
| Среда передачи | Медь |
| Биты данных | 6 ... 8 |
| Стоповые биты | 1 или 2 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
| Модуль | |
| Код ID (десят.) | 191 |
| Идентификационный код (шестнадцатеричн.) | BF |
| Код длины (гекс) | 07 |
| Код длины (дец) | 07 |
| Канал данных процесса | 112 бит |
| Адресное пространство ввода | 14 байт |
| Адресное пространство вывода | 14 байт |
| Длина регистра | 112 бит |
| Потребность в параметрических данных | 16 байт |
| Потребность в конфигурационных данных | 5 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Inline |
| Конструкция | модульный |
| Комплект поставки | Включая штекер Inline |
| Прочие характеристики | Передача данных в виде данных процесса |
| Макс. мощность потерь при номинальных условиях | 0,7 Вт |
| Потенциалы: Питание логической схемы (UL) | |
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребление тока | макс. 90 мА |
| тип. 70 мА | |
| Гальваническая развязка/изоляция диапазонов напряжения | |
| Испытательное напряжение: Последовательный интерфейс / питание 7,5 В (логическая схема шины) | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Последовательный интерфейс / питание 24 В UM | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Последовательный интерфейс / действующее заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 7,5 В (логическая схема шины) / заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (UM) / действующее заземление | 500 В AC, 50 Гц, 1 мин |
| Технология подключения | |
| Наименование, подключение | Соединительный штекер Inline |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Соединительный штекер Inline | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Установка на монтажную рейку |
cUL Listed
ID допуска: E238705
Преимущества для вас
Канал последовательного ввода и вывода в исполнении RS-232
Данные передаются в прозрачном режиме
Регулируемая скорость передачи данных до 38400 бит/с
Число битов данных, стоп-битов и битов четности регулируется
Доступны сигналы подтверждения RTS и CTS
Настройка параметров и обмен данными через данные процесса
Индикаторы состояния и диагностики
