Клемма предназначена для установки внутри станции Inline. Клемма дает возможность подвода напряжения питания 24 В из сегментной цепи (US). Так она обеспечивает питание датчиков 24 В из US, которые подключены по 1-проводной технологии к клеммам Inline IB IL 24 DI.../HD-PAC.
IB IL PD 24V-PAC
-
Распределитель потенциала
2862987
Клеммный модуль для распределения потенциала (24 В), в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), подвод напряжения питания 24 В из сегментной цепи (US).
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте

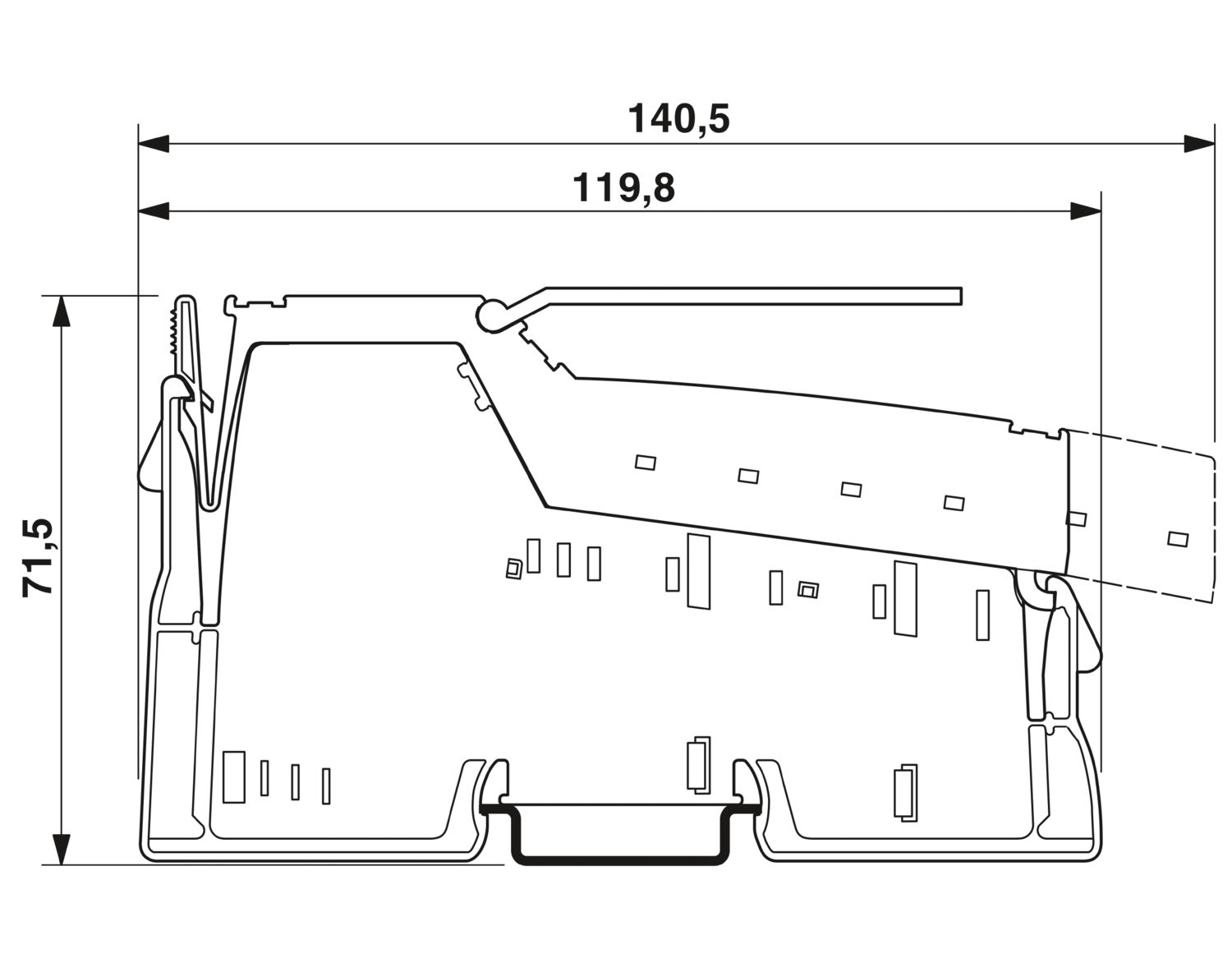

| Чертеж |
|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Локальная шина Inline | |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Электропитание | |
| Тип подключения | Распределитель потенциала |
| Модуль | |
| Код ID (десят.) | none |
| Идентификационный код (шестнадцатеричн.) | нет |
| Длина регистра | 0 бит |
| Потребность в параметрических данных | 0 байт |
| Потребность в конфигурационных данных | 0 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Inline |
| Конструкция | модульный |
| Изоляционные характеристики | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Макс. мощность потерь при номинальных условиях | 0 Вт |
| Испытательный участок | Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин |
| Питание | |
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 8 A |
| Потенциалы: Питание сегментных цепей (US) | |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | макс. 8 A |
| Технология подключения | |
| Наименование, подключение | Соединительный штекер Inline |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Соединительный штекер Inline | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % |
| Тип монтажа | Установка на монтажную рейку |
LR
ID допуска: LR23398855TABV
ID допуска: 20989_C0 BVABS
ID допуска: 22-2226444-PDADNV
ID допуска: TAA00002CU
Преимущества для вас
Отбор сегментного напряжения 24 В US
