SAC-5P- 5,0-PUR/P12FR SH
-
Кабелькабель для датчиков и исполнительных устройств
1476885

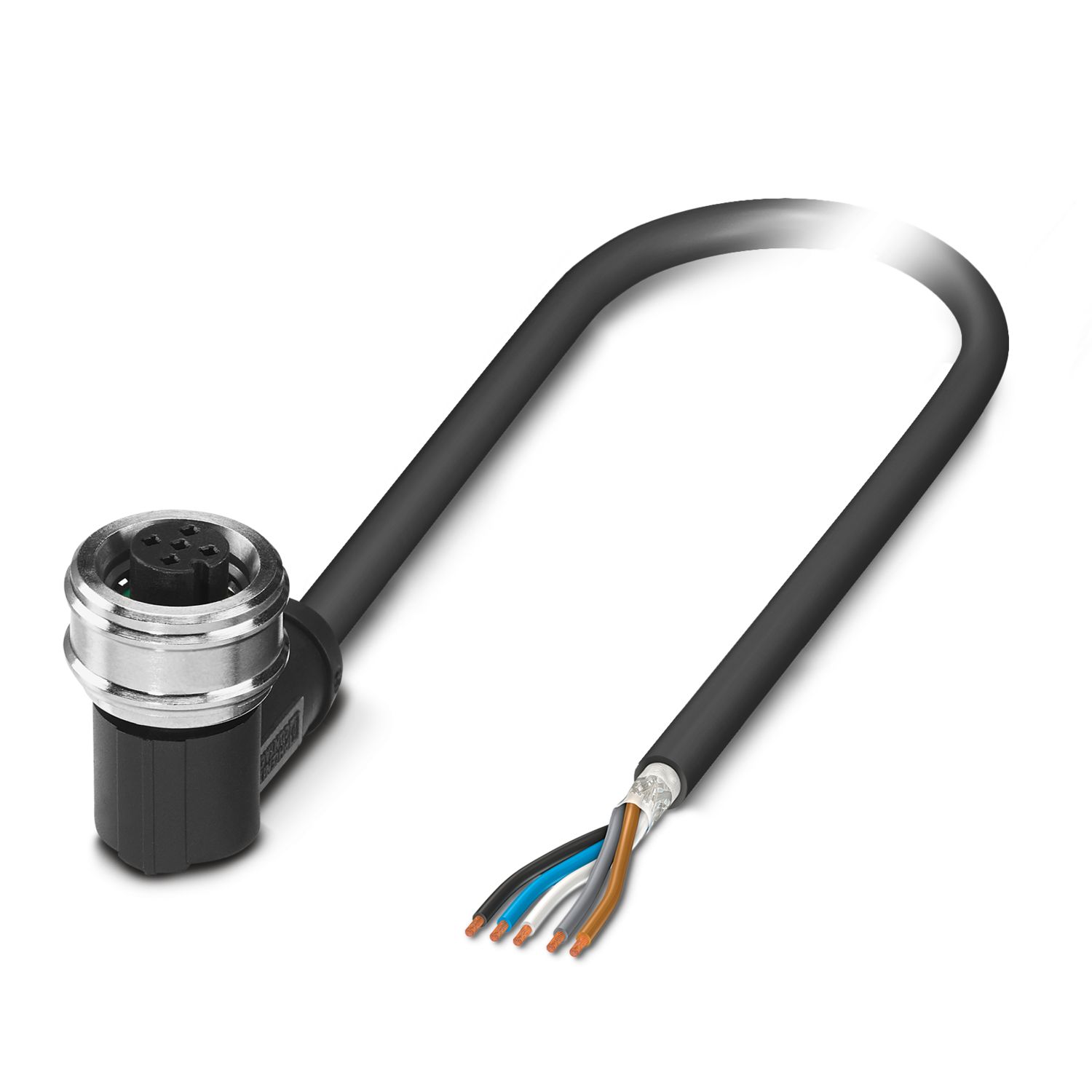

Кабелькабель для датчиков и исполнительных устройств, 5-контактный, PUR без галогенов, темно-серый RAL 7021, экранирован. (Advanced Shielding Technology), Гнездо угловой M12 Push-Pull, кодирование: A, к свободный конец, длина кабеля: 5 м
Подробная информация о продукте
| Тип изделия | Кабель для датчиков и исполнительных устройств |
| Применение | Стандартн. |
| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | A |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Внешняя оболочка, материал | PUR |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A |
| Сопротивление кабеля, макс. | 58 Ом/км |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Макс. количество циклов изгибания | 10000000 |
| Индикатор состояния | нет |
| Индикатор состояния имеется | нет |
| Технология подключения | |
| Тип подключения | Push-Pull |
| Соединение провода | |
| Тип подключения | Push-Pull |
| Подключение 1 | |
| Конструкция | Гнездо угловой M12 Push-Pull |
| Полюсов | 5 |
| Тип фиксатора | Push-Pull |
| Вид кодировки | A |
| Подключение 2 | |
| Конструкция | свободный конец |
| Длина кабеля | 5 м |
| PUR без галогена черного цвета [PUR] | |
| Размерный чертеж |
|
| Вес проводника | 43 кг/км |
| UL AWM Style | 20549 / 10493 (80 °C / 300 В) |
| Полюсов | 5 |
| Экранирован. | есть |
| Тип кабеля | PUR без галогена черного цвета [PUR] |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| AWG, сигнальная линия | 22 |
| Сечение жил кабеля | 5x 0,34 мм² (Сигнальный провод) |
| Диаметр проводника вкл. изоляцию | 1,27 мм ±0,02 мм (Сигнальный провод) |
| Наружный диаметр кабеля | 5,25 мм ±0,2 мм |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | темно-серый RAL 7021 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | PP |
| Отдельная жила, цвет | черный, коричневый, синий, белый, серый |
| Толщина стенки, изоляция | ≥ 0,21 мм |
| Толщина стенки, внешняя оболочка | около 0,50 мм |
| Общая скрутка | 5 проводов с наполнителем для сердечника |
| защитный экран оптоволоконного кабеля | 80 % |
| Сопротивление кабеля, макс. | макс. 57 Ом/км (при 20 °C) |
| Сопротивление изоляции | 70 ГОм*км (при 20 °C) |
| Номинальное напряжение, кабель | 300 В (при 20 °C) |
| Испытательное напряжение, фаза / фаза | 3000 В (при 20 °C) |
| Минимальный радиус изгиба, при жесткой прокладке | 26 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 52 мм (до +60 °C) |
| Динамическая устойчивость (изгиб) | Макс. количество циклов изгибания: 10000000, Радиус изгиба: 52 мм, Путь перемещения: 10 м, Скорость поперечного перемещения: 3 м/c, Ускорение: 10 м/c² |
| Динамическая устойчивость (кручение) | Скручивание: ±180 °/м, Циклы кручения: ≥2000000, Частота кручения: 35 Циклы/мин. |
| Без галогенов | согласно DIN VDE 0472, часть 815 |
| согласно DIN EN 50267-2-1 | |
| Негорючесть | согласно UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 с) | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Стойкость, прочие данные | хорошая стойкость к кислотам, щелочам и растворителям |
| устойчивость к гидролизу и микроорганизмам | |
| стойкость к морской воде | |
| условно устойчив к УФ-излучению (согласно DIN EN ISO 4892-2-A) | |
| износоустойчивый | |
| Прочие характеристики | для тяговых цепей |
| не содержит силикона | |
| материалы, не ухудшающие свойств при попадании на них лаков и красок | |
| Поверхность с низкой адгезией | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 80 °C (кабель, жестко прокладываемый) | |
| -25 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Обозначение стандарта | M12-Push-Pull |
| Стандарты/нормативные документы | МЭК 61076-2-010 |
Совместимые изделия
Преимущества для вас
Просто и безопасно: вставные компоненты, на 100 % прошедшие электрические испытания
Надежная передача сигналов – экран 360° в условиях повышенных электромагнитных нагрузок
