VIP-CAB-FLK40/FS/NA/HF/30,0M
-
Кабель
2908837

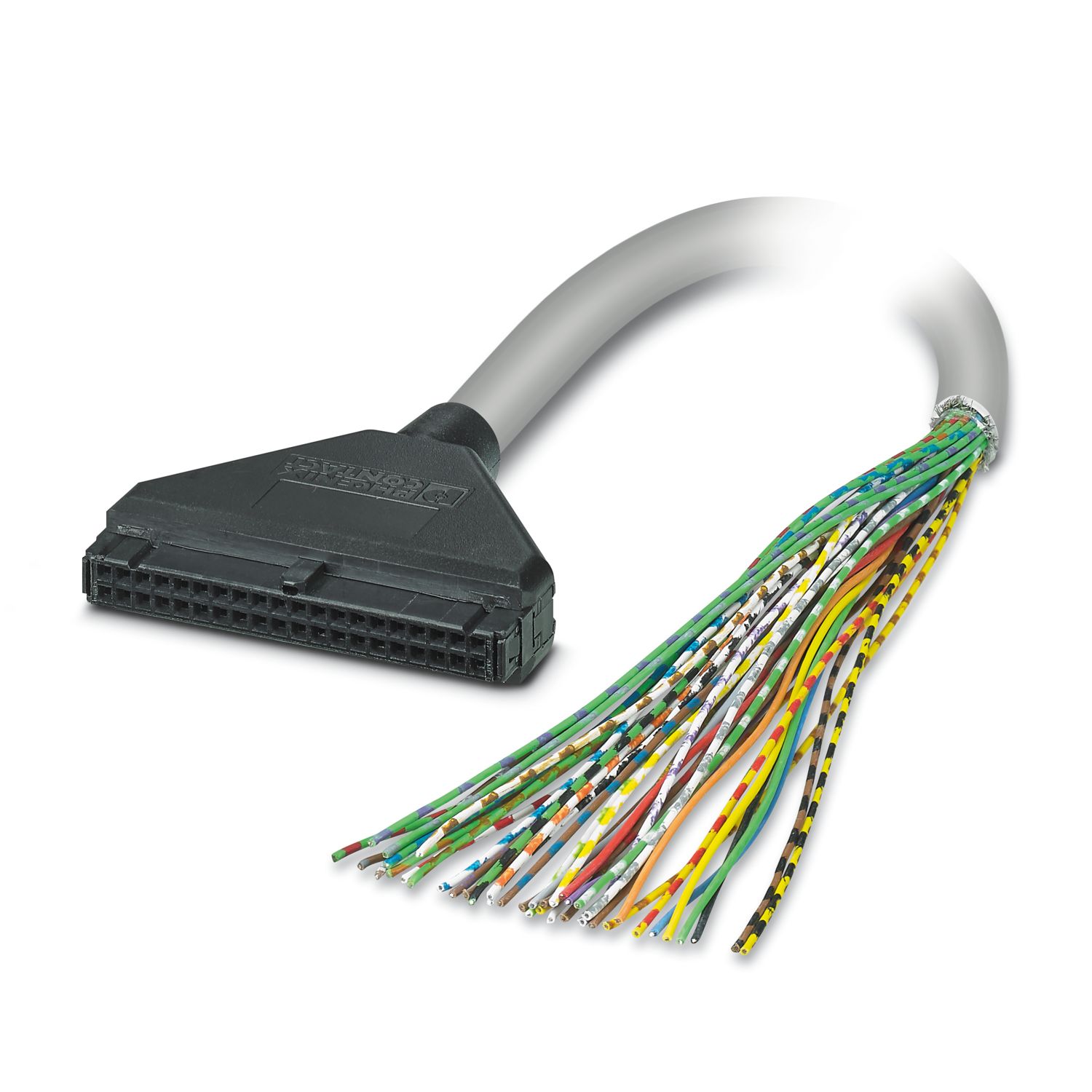

Готовый экранированный круглый кабель без галогенов; подключение 1: IDC/FLK коммутационная плата (1x 40-контактный, 180 °-oтвод); подключение 2: отдельные жилы (40-контактный); длина кабеля: 30 м
Подробная информация о продукте
| Тип изделия | Системный кабель |
| Изоляционные характеристики: Воздушные пути и пути утечки | |
| Изоляция | Функциональная изоляция |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Условия окружающей среды | |
| Степень защиты | IP00 |
| Степень защиты (Место установки) | ≥ IP54 (Место установки) |
| Температура окружающей среды (при эксплуатации) (монтаж на жестких кабеленесущих конструкциях) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
| Температура окружающей среды (при эксплуатации) (подвижный монтаж) | -10 °C ... 70 °C (подвижный монтаж) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м |
| Рабочее напряжение (AC) | ≤ 25 В AC |
| Рабочее напряжение (DC) | ≤ 60 В DC |
| Нормальный режим работы | 100 % ED |
| Ток (на цепь, 50 °C) | ≤ 1 A |
| Ток (на цепь) | ≤ 0,6 A |
| Воздушные пути и пути утечки | |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Длина кабеля | 30 м |
| UL AWM Style | 21946 |
| Полюсов | 40 |
| Экранирован. | есть |
| Тип проводника | Готовый экранированный круглый кабель без галогенов |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| AWG, сигнальная линия | 26 |
| Сечение жил кабеля | 40x 0,14 мм² |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,03 мм |
| Наружный диаметр кабеля | 9,80 мм ±0,4 мм |
| Внешняя оболочка, материал | оболочка из безгалогенного материала |
| Внешняя оболочка, цвет | серый |
| Материал проводника | гибкий провод из оцинкованной меди |
| Проводники - сопротивление | ≤ 145 Ом/км |
| Сопротивление изоляции | ≥ 20 МОм*км |
| Минимальный радиус изгиба, при жесткой прокладке | 102 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 184 мм |
| Динамическая устойчивость (изгиб) | Макс. количество циклов изгибания: 5000 |
| Без галогенов | да |
| Негорючесть | МЭК 60332-1-2 (труба) |
| VDE 0842, часть 332-1-2 (труба) | |
| МЭК 60332-3-22 (труба) | |
| Маслостойкость | от случайных брызг (труба) |
| Исполнение кабеля | Кабель для модуля |
| Цветовой код: Отдельный провод | |
| черный | IDC/FLK50 (1) IDC/FLK50 (1) |
| коричневый | IDC/FLK50 (2) IDC/FLK50 (2) |
| красный | IDC/FLK50 (3) IDC/FLK50 (3) |
| оранжевый | IDC/FLK50 (4) IDC/FLK50 (4) |
| желтый | IDC/FLK50 (5) IDC/FLK50 (5) |
| зеленый | IDC/FLK50 (6) IDC/FLK50 (6) |
| синий | IDC/FLK50 (7) IDC/FLK50 (7) |
| фиолетовый | IDC/FLK50 (8) IDC/FLK50 (8) |
| серый | IDC/FLK50 (9) IDC/FLK50 (9) |
| белый | IDC/FLK50 (10) IDC/FLK50 (10) |
| белый-черный | IDC/FLK50 (11) IDC/FLK50 (11) |
| белый-коричневый | IDC/FLK50 (12) IDC/FLK50 (12) |
| белый-красный | IDC/FLK50 (13) IDC/FLK50 (13) |
| белый-оранжевый | IDC/FLK50 (14) IDC/FLK50 (14) |
| белый-желтый | IDC/FLK50 (15) IDC/FLK50 (15) |
| белый-зеленый | IDC/FLK50 (16) IDC/FLK50 (16) |
| белый-синий | IDC/FLK50 (17) IDC/FLK50 (17) |
| белый-фиолетовый | IDC/FLK50 (18) IDC/FLK50 (18) |
| белый-серый | IDC/FLK50 (19) IDC/FLK50 (19) |
| коричневый-черный | IDC/FLK50 (20) IDC/FLK50 (20) |
| коричневый-красный | IDC/FLK50 (21) IDC/FLK50 (21) |
| коричневый-оранжевый | IDC/FLK50 (22) IDC/FLK50 (22) |
| коричневый-желтый | IDC/FLK50 (23) IDC/FLK50 (23) |
| коричневый-зеленый | IDC/FLK50 (24) IDC/FLK50 (24) |
| коричневый-синий | IDC/FLK50 (25) IDC/FLK50 (25) |
| коричневый-фиолетовый | IDC/FLK50 (26) IDC/FLK50 (26) |
| коричневый-серый | IDC/FLK50 (27) IDC/FLK50 (27) |
| коричневый-белый | IDC/FLK50 (28) IDC/FLK50 (28) |
| зеленый-черный | IDC/FLK50 (29) IDC/FLK50 (29) |
| зеленый-коричневый | IDC/FLK50 (30) IDC/FLK50 (30) |
| зеленый-красный | IDC/FLK50 (31) IDC/FLK50 (31) |
| зеленый-оранжевый | IDC/FLK50 (32) IDC/FLK50 (32) |
| зеленый-синий | IDC/FLK50 (33) IDC/FLK50 (33) |
| зеленый-фиолетовый | IDC/FLK50 (34) IDC/FLK50 (34) |
| зеленый-серый | IDC/FLK50 (35) IDC/FLK50 (35) |
| зеленый-белый | IDC/FLK50 (36) IDC/FLK50 (36) |
| желтый-черный | IDC/FLK50 (37) IDC/FLK50 (37) |
| желтый-коричневый | IDC/FLK50 (38) IDC/FLK50 (38) |
| желтый-красный | IDC/FLK50 (39) IDC/FLK50 (39) |
| желтый-оранжевый | IDC/FLK50 (40) IDC/FLK50 (40) |
| Уровень полевых устройств | |
| Тип подключения | отдельные жилы |
| Полюсов | 40 |
| Уровень управления | |
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 40 |
| Угол отвода | 180 ° |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
| Воздушные пути и пути утечки | |
| Стандарты / нормативные документы | DIN EN 50178 |
| Указания по эксплуатации | Для применения по назначению необходимо соблюдать требования директивы по установке (см. материалы для загрузки). При применении или использовании с продуктами сторонних производителей необходимо также соблюдать технические условия, указания по технике безопасности соответствующего стороннего производителя. |
| Номер артикула | 2908837 |
| Упаковочная единица | 1 Количество |
| Минимальное количество, предусмотренное условиями заказа | 2 Количество |
| Указание | Позаказное производство (возврат невозможен) |
| Код продажи | CK2 |
| Ключ изделия | CK2331 |
| GTIN | 4055626348049 |
| Номер таможенного тарифа | 85444290 |
| Страна происхождения | DE |
UNSPSC
| UNSPSC 21.0 | 26121620 |
| EU RoHS | |
| Отвечает требованиям Директивы RoHS | Да (Нет освобождения от исполнения требований) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Отсутствие опасных веществ, превышающих предельные значения
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
