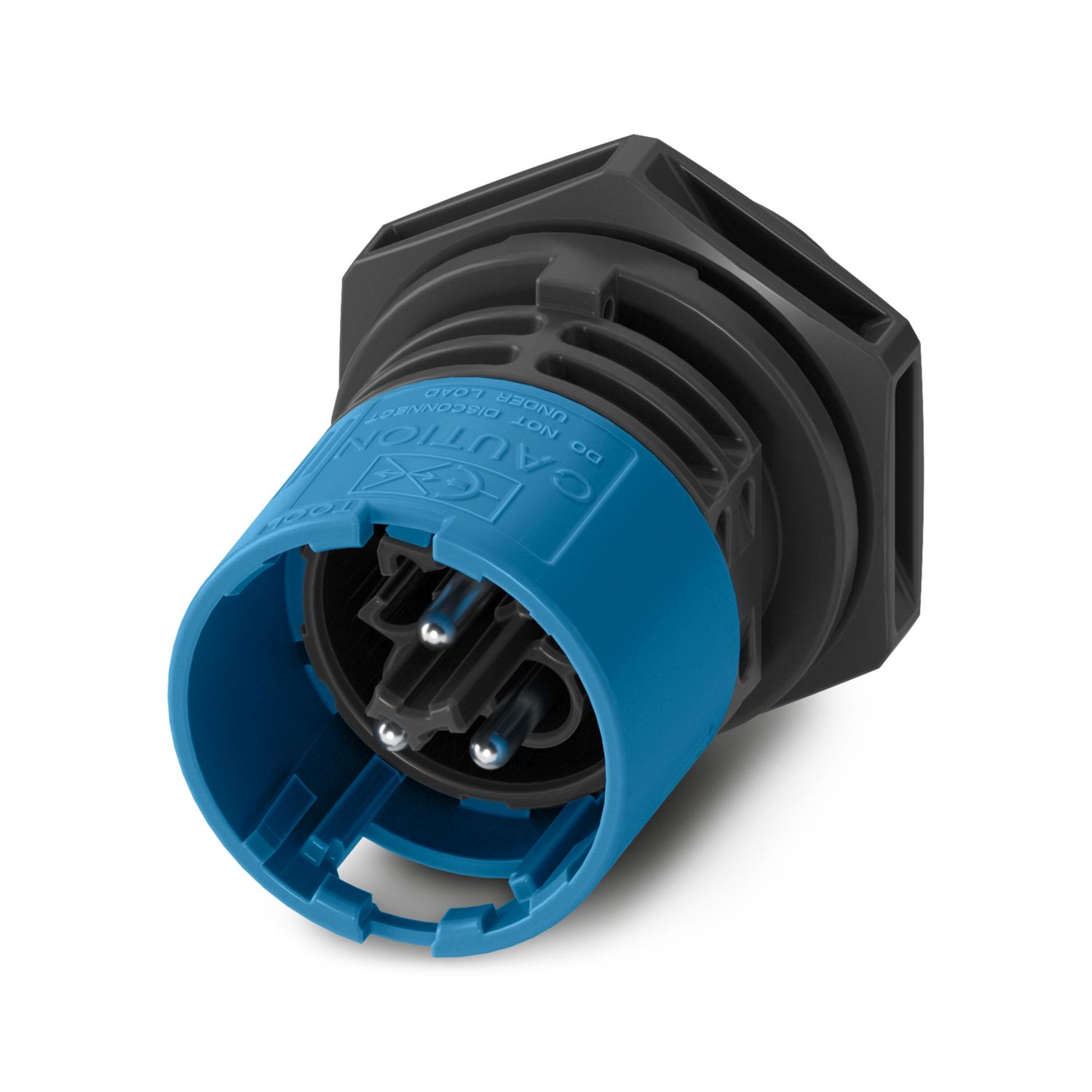

Аппаратн. соединитель передняя стенка, Серия изделий: PRC 20, цвет: черный, полюсов: 3, сечение жилы мин.: 0,5 мм2, сечение жилы макс.: 2,5 мм2, расчетное напряжение: 400 V, расчетный ток: 25 A, Тип подключения: Винтовые зажимы, Тип контакта: Штифт, Возможность настройки для разблокировки: 1. при помощи инструмента или 2. вручную, oбласть применения: AC
| Указания по заказу: | Возможность настройки для разблокировки: 1. при помощи инструмента или 2. вручную |
| Указание по применению | Указания по монтажу находятся на упаковочном листе |
| Тип изделия | Проходная деталь |
| Серия изделий | PRC 20 |
| Область применения | AC |
| Полюсов | 3 |
| Вид при установке | 2+PE |
| Механические ключи | 3-C1 |
| Изоляционные характеристики | |
| Степень защиты | II |
| Чертеж |
|
| Ширина | 34 мм |
| Высота | 38,4 мм |
| Длина | 53,7 мм |
| Номинальное напряжение ATD | 400 V (III/2,00) согласно МЭК 61984 |
| 400 V AC (III/2,00) согласно МЭК 61535 | |
| 600 V AC / DC (III/2,00) согласно UL 2238 / UL 2237 | |
| 500 V DC (III/2,00) согласно МЭК 61535 | |
| Расчетный ток | 25 A (при сечении проводника 2,5 мм² согласно МЭК 61984) |
| Цвет (Корпус) | черный (RAL 9005) |
| Материал Корпус | PPE |
| Материал Держатель контактов | PPE |
| Материал Контакт | CuZn (Материал контакта, Pb < 0.1) |
| Материал | PPE (Гайка) |
| Материал Уплотнение | EPDM (Уплотнение кабеля) |
| EPDM (Плоское уплотнение) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Отдельная жила, сечение | 0,5 мм² 2,5 мм² |
| Длина снятия изоляции c одножильного кабеля | 10 мм |
| Без галогенов | да |
| Условия окружающей среды | |
| Степень защиты | IP66 |
| IP68 (2 m / 2 h) | |
| IP69 | |
| Категория по ударному воздействию | IK08 (-25°C) |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Температура окружающей среды (при монтаже) | -5 °C ... 85 °C |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 600 В | 20 A | 20 - 14 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 600 В | 20 A | 20 - 14 |
| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 500 В | 20 A | 0,5 - 2,5 |
