S-PT-1X2-24DC-3/4"
-
Scaricatore di sovratensione
2882598

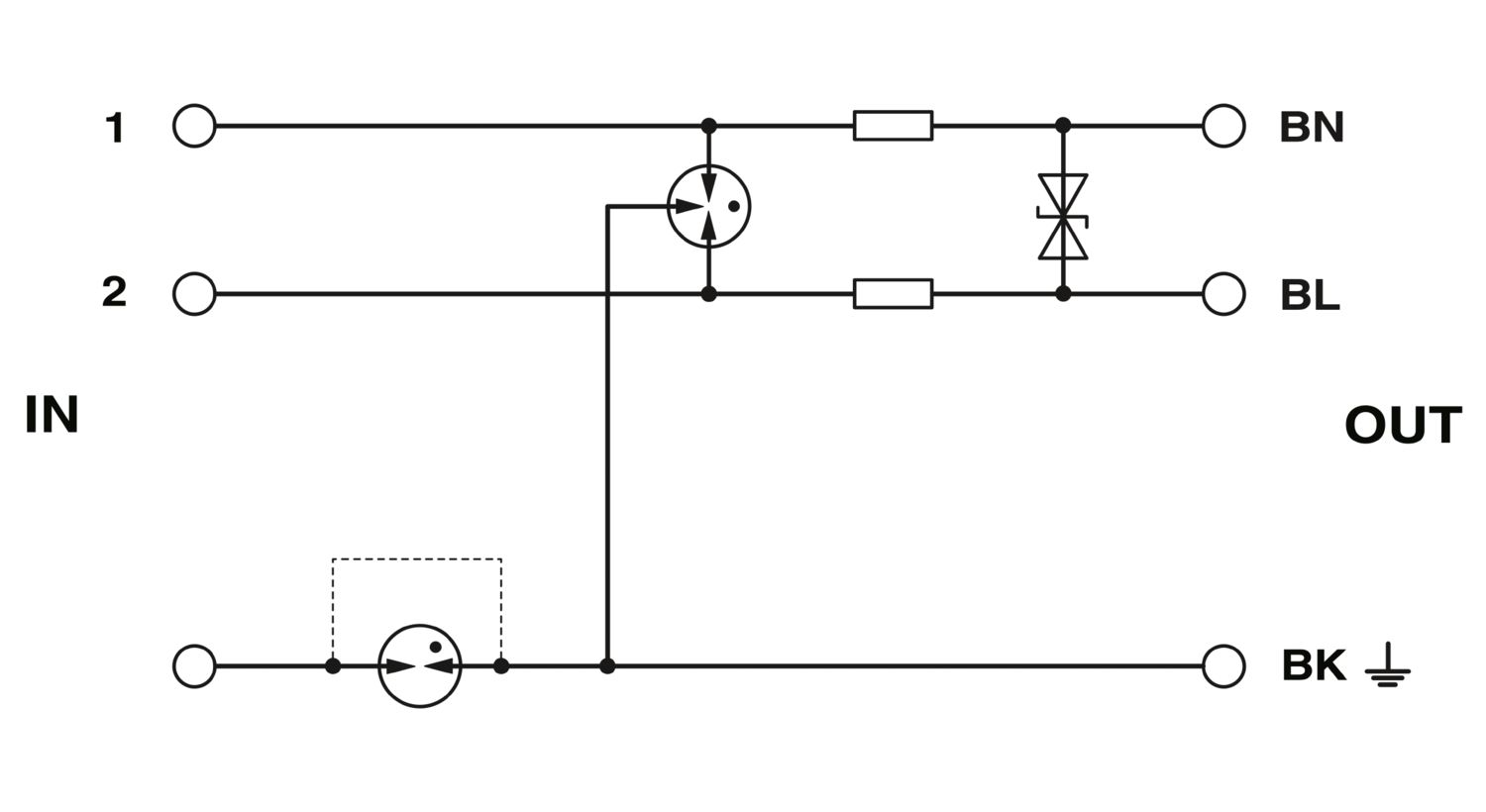

Protezione contro le sovratensioni nel modulo a vite IP67 per convertitore dei dati di misurazione, montaggio diretto mediante filettatura esterna 3/4'' NPT, pressacavi per linea di segnale, circuito di protezione a due stadi. Compatibile con HART. Utilizzabile in circuiti di sicurezza fino a SIL 3.
Dettagli prodotto
| Nota per il funzionamento | Durante l’isolamento dei ponticelli, l’attacco schermato è collegato in modo indiretto alla custodia e/o al potenziale di riferimento. |
| Tipo di prodotto | Protezione contro le sovratensioni per tecnica MSR |
| Famiglia di prodotti | SURGETRAB |
| Classe di prova IEC | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tipo | Modulo a vite |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Coppia di fili per modulo | 1 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 24 V DC |
| Collegamento | Connessione a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,6 Nm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 |
| Disegno quotato |
|
| Larghezza | 33,5 mm |
| Altezza | 33,5 mm |
| Profondità | 148 mm |
| Colore | color acciaio/acciaio inox |
| nero (RAL 9005) | |
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | Line-Line & Line-Earth Ground |
| Massima tensione permanente UC | 40 V DC |
| 28 V AC | |

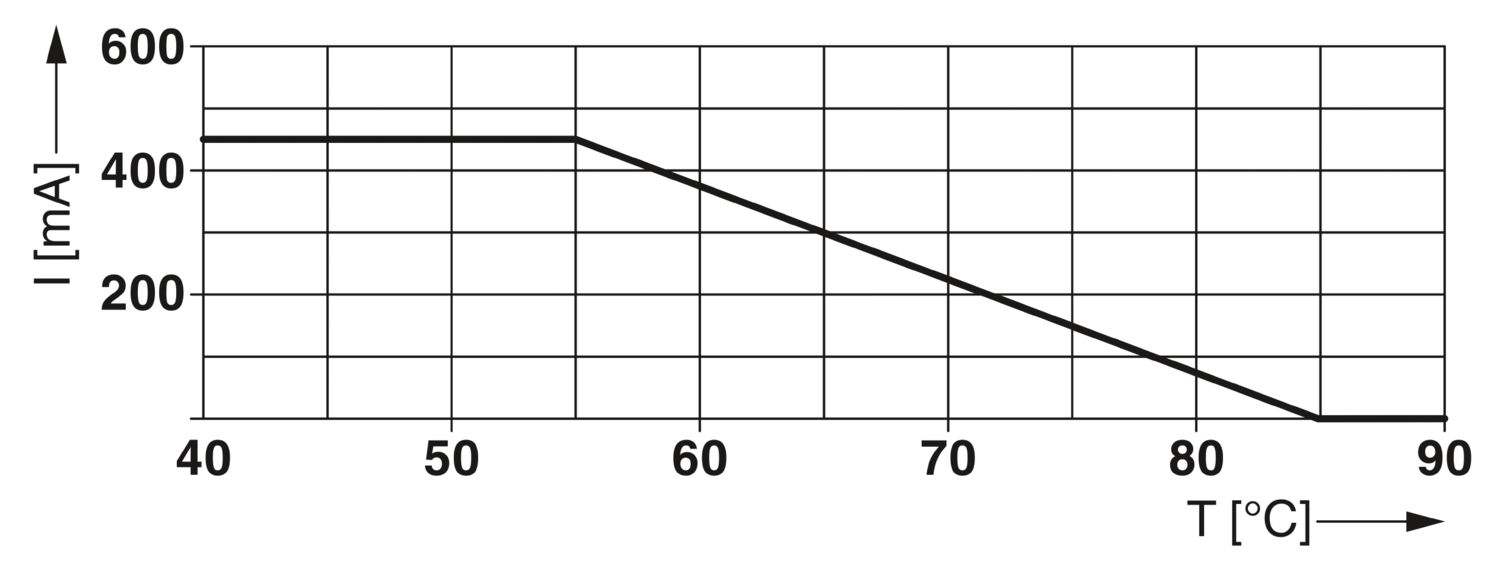

| Corrente nominale | 450 mA (55 °C) |
| Corrente attiva di esercizio IC a UC | ≤ 10 µA |
| Corrente conduttori di terra IPE | ≤ 2 µA |
| Corrente nominale dispersa In (8/20) µs (filo-filo) | 10 kA |
| Corrente nominale dispersa In (8/20) µs (filo-terra) | 10 kA (per conduttore) |
| Corrente nominale dispersa In (8/20) µs (schermatura-terra) | 10 kA (opzionale) |
| Corrente dispersa a impulsi Iimp (10/350) µs | 1 kA |
| Corrente dispersa ITotal (8/20) µs | 20 kA |
| Corrente dispersa ITotal (10/350) µs | 2 kA |
| Corrente dispersa Imax (8/20) µs max. (filo-filo) | 10 kA |
| Corrente dispersa Imax (8/20) µs max. (filo-terra) | 10 kA (per conduttore) |
| Corrente dispersa Imax (8/20) µs max. (schermatura-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 23 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| Corrente ad impulsi nominale Ian (10/1000)µs (schermatura-terra) | 100 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) spike | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 450 V (messa a terra diretta) |
| Limitazione di tensione in uscita a 1KV/µs (schermatura-terra) spike | ≤ 600 V (opzionale) |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 450 V (messa a terra diretta) |
| Tensione residua a In (filo-filo) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-conduttore) | ≤ 65 V |
| Livello di protezione Up (conduttore-conduttore) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up (conduttore-terra) | ≤ 450 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up (schermatura-terra) | ≤ 600 V (C2 - 10 kV / 5 kA) |
| Livello di protezione Up statico (conduttore-conduttore) | ≤ 50 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA (filo-filo) | ≤ 1 ns |
| Tempo di eccitazione tA (filo-terra) | ≤ 100 ns |
| Tempo di eccitazione tA (schermatura-filo) | ≤ 100 ns |
| Attenuazione d’inserzione aE, simm. | tip. 0,5 dB (≤ 1,5 MHz / 50 Ω) |
| tip. 0,2 dB (≤ 300 kHz / 150 Ω) | |
| Frequenza limite fg (3 dB), simm. nel sistema a 50 Ω | tip. 6 MHz |
| Frequenza limite fg (3 dB), simm. nel sistema a 150 Ω | tip. 2 MHz |
| Resistenza per percorso | 2,2 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 500 mA (T) |
| Resistenza corrente impulsiva (conduttore-conduttore) | C2 - 10 kV / 5 kA |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV / 5 kA |
| D1 - 1 kA | |
| Resistenza corrente impulsiva (schermatura-terra) | C2 - 10 kV/5 kA |
| D1 - 1 kA |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | IEC 60664-1 / VDE 0110-1 |
| Norme/disposizioni | IEC 61643-21 |
| Nota | 2002 |
| Tipo di montaggio | avvitamento diretto |
I vantaggi
Facile montaggio sul campo grazie alla filettatura standardizzata
Utilizzo versatile grazie al circuito di protezione universale
Utilizzo in condizioni ambientali particolari grazie alla struttura robusta
