EAC
ID omologazione: RU C-DE.BL08.B.00682cULus Recognized
ID omologazione: E60425| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group F | ||||
| 690 V | 30 A | 24 - 8 | ||

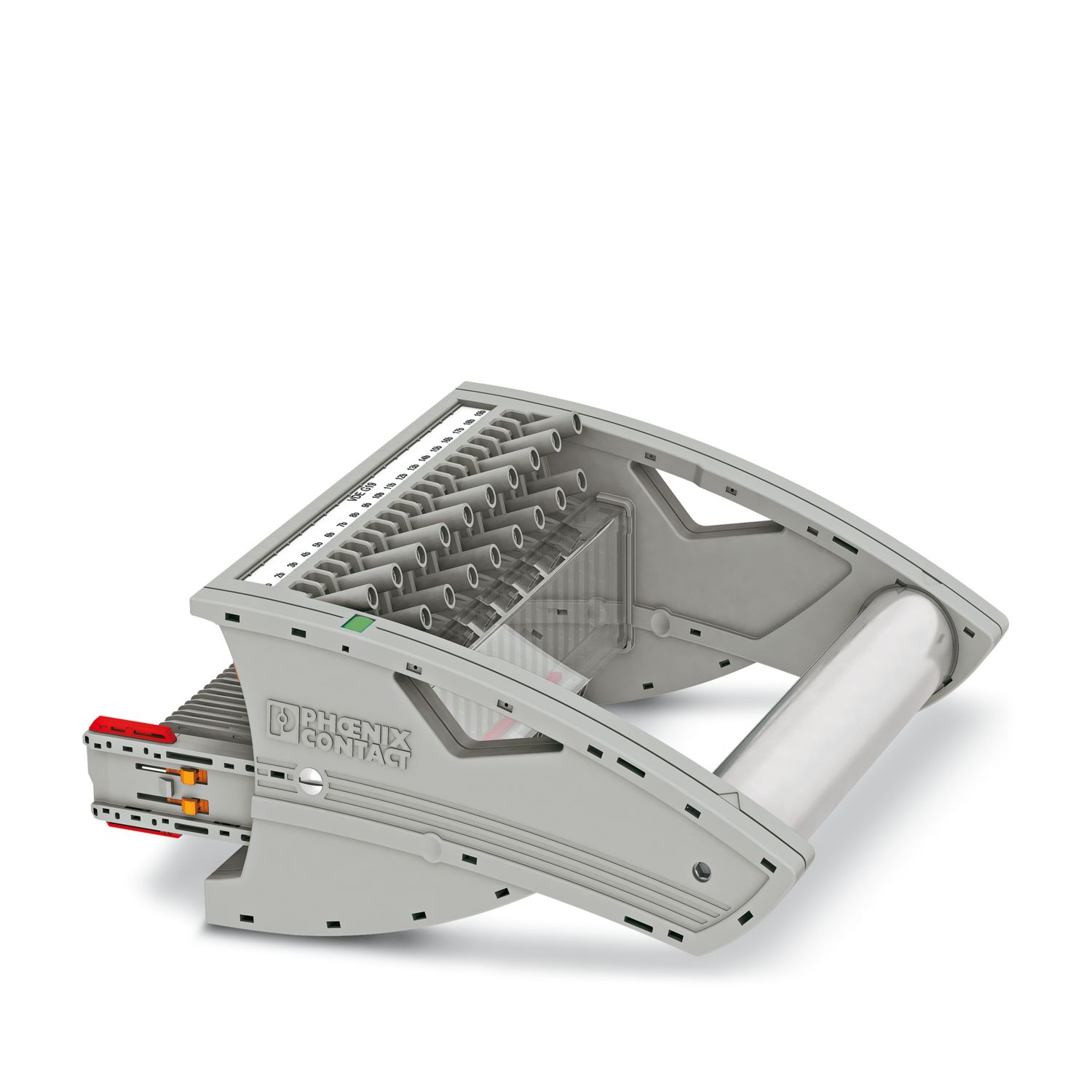

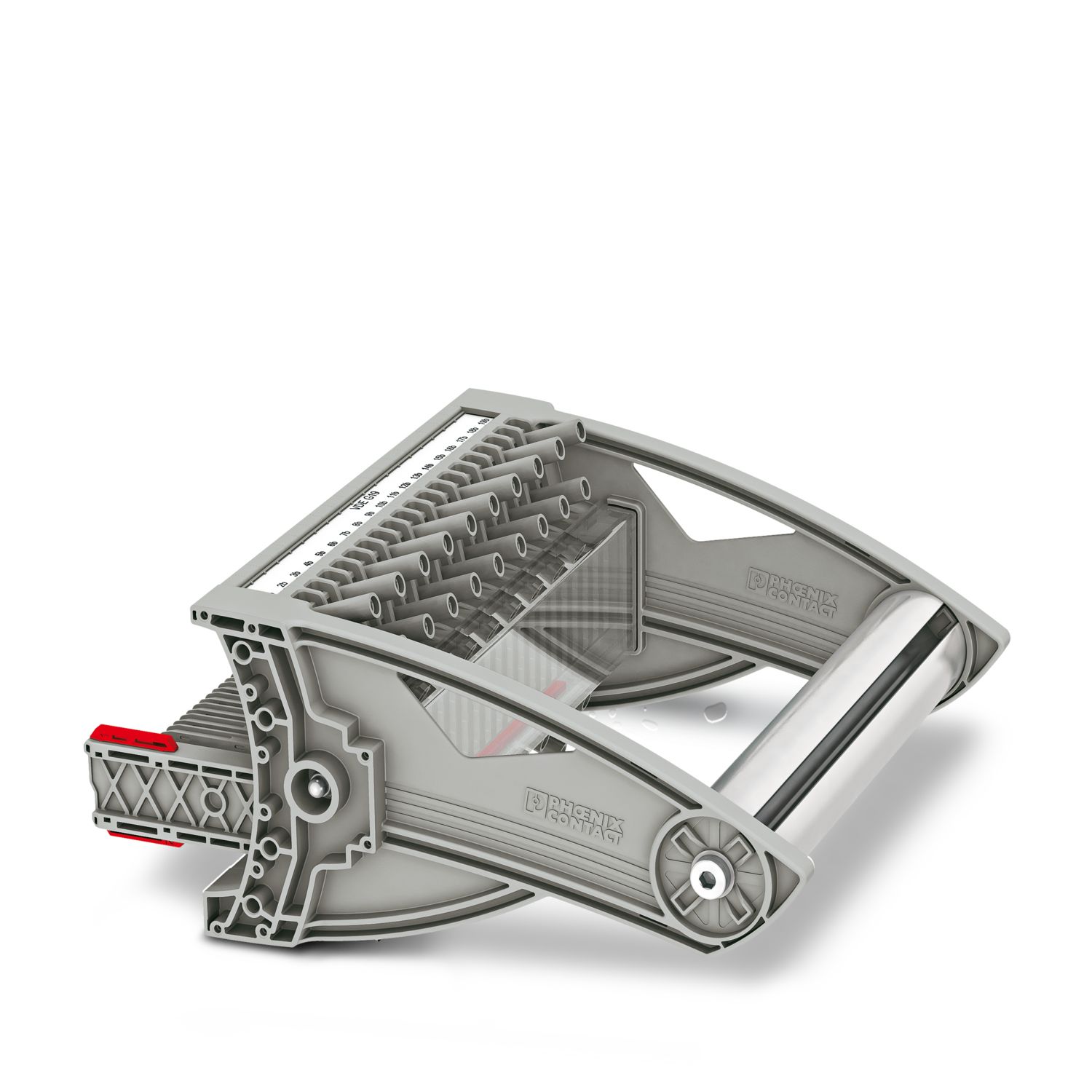

UTWE 6-2/G19
-
Connettore a innesto di prova
3069420
Connettore a innesto di prova, Codifica VDE tipo G19, tensione nominale: 400 V, numero di connessioni: 38, numero poli: 19, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 6 mm2, 1. piano, sezione: 0,2 mm2 - 10 mm2, tipo di montaggio: Montaggio a parete, colore: grigio
Dettagli prodotto
| Note generali | Uno schema elettrico dettagliato è disponibile alla voce Downloads Varie |
| Tipo di prodotto | Presa per spina di prova |
| Numero di poli | 19 |
| Passo | 8,2 mm |
| Numero collegamenti | 38 |
| Numero di file | 1 |
| Potenziali | 19 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Tensione impulsiva di prova | 5 kV |
| Numero di connessioni per ogni piano | 38 |
| Sezione nominale | 6 mm² |
| 1. piano | |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza del tratto da spelare | 12 mm |
| Calibro a tampone | A5 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 8 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 6 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 2,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 2,5 mm² |
| Corrente di carico massima | 30 A (con una sezione conduttore di 10 mm²) |
| Tensione nominale | 400 V AC/DC |
| Sezione nominale | 6 mm² |
| Disegno quotato |
|
| Larghezza | 188,6 mm |
| Altezza | 100 mm |
| Profondità | 56,5 mm |
| Passo | 8,2 mm |
| Spess. parete | 1 mm ... 4 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 4,8 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 4 mm² | 300 A |
| 500 A | |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
| Note generali | |
| Fissaggio morsetti | 0,8 Nm ... 1 Nm |
| Dati meccanici | |
| Parete laterale aperta | No |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Forza di prova valore nominale | 5 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,2 mm2/0,2 kg |
| 6 mm2/1,4 kg | |
| 10 mm2/2 kg | |
| Risultato | Prova superata |
| Invecchiamento | |
| Cicli di temperatura | 192 |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1 = 5 Hz fino a f2 = 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Condizioni ambientali | |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| Tipo di montaggio | Montaggio a parete |
| Fissaggio morsetti | 0,8 Nm ... 1 Nm |
I vantaggi
Economico grazie alla struttura modulare adatta alle proprie esigenze e all'utilizzo di accessori standard CLIPLINE complete
Salvaspazio grazie a connettori di prova compatti e modulari
Massima sicurezza con cortocircuito convertitore anticipato e automatico
Il contatto di commutazione integrato è stato appositamente studiato per soddisfare i requisiti più elevati, l'impiego di materiali pregiati garantisce una trasmissione sicura del segnale anche dopo molteplici azionamenti
