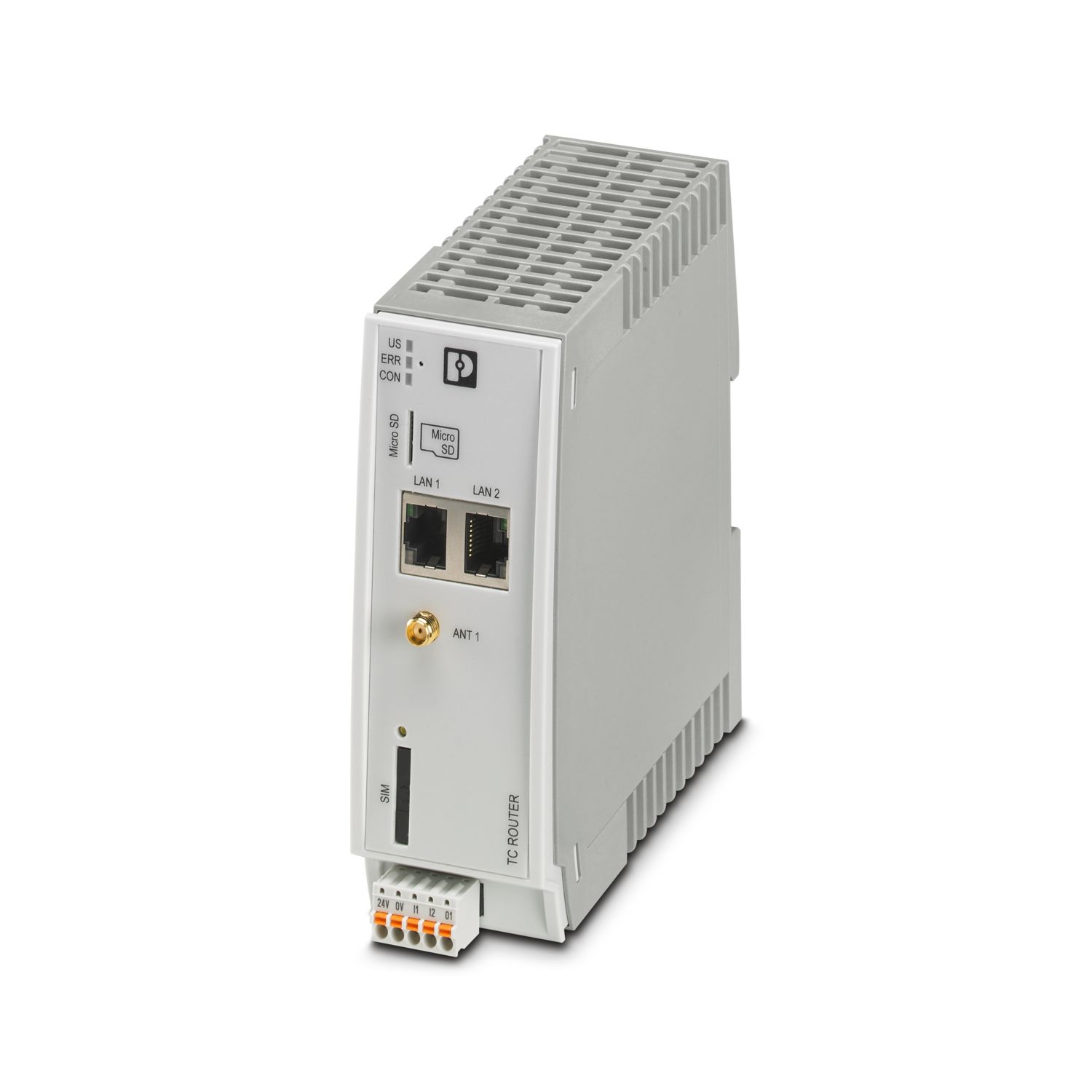

TC ROUTER 3002T-3G - Router

2702529

Router 3G industriale, versione Europa, fallback su 2G GPRS/EDGE, 2 interfacce Ethernet, firewall, supporto NAT, IPsec e OpenVPN, connettore d'antenna femmina SMA-F, spedizione SMS ed e-mail, 2 ingressi digitali, 1 uscita digitale

Download gratuito disponibile. Downloads

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale

Tipo di prodotto	Router radiomobile
Applicazione	Ethernet
MTTF	383 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%)
	184 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%)
	78 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%)

Separazione galvanica	VCC // UMTS // ETH // PE
Tipo di rete	Rete mobile
Alimentazione
Range tensione di alimentazione	10 V DC ... 30 V DC (Tramite morsetto ad innesto Push-in)
Corrente assorbita tipica	< 200 mA (24 V DC)
	65 mA (In modalità di risparmio energetico attiva)
Max. corrente assorbita	1,7 A
Funzione
Management	Web Based Management, SNMP

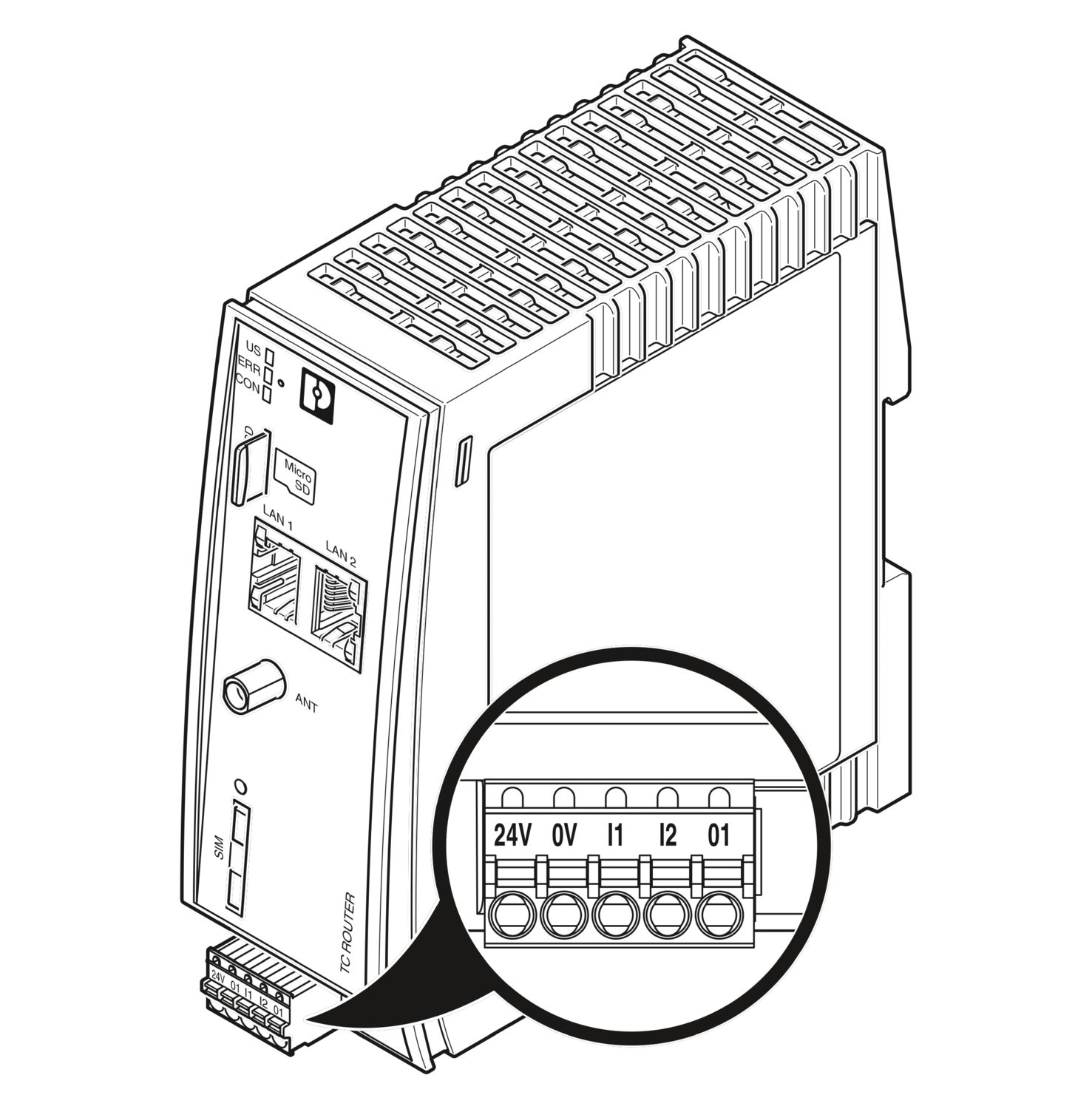

Digitale
Descrizione dell'ingresso	Ingresso digitale
Numero ingressi	2
Segnale d'ingresso, tensione	10 V DC ... 30 V DC
Livello di commutazione segnale "1"	10 V DC ... 30 V DC

Segnale
Denominazione uscita	Uscita digitale
Numero uscite	1
Segnale d'uscita, tensione	10 V DC ... 30 V DC (In funzione della tensione di esercizio)
Segnale d'uscita, corrente	≤ 50 mA (non protetto da cortocircuito)

Alimentazione
Collegamento	Connessione a molla Push-in
Sezione del conduttore flessibile con capocorda senza collare in plastica	0,25 mm² ... 1,5 mm²
Sezione conduttore flessibile con capocorda montato e collare in plastica	0,25 mm² ... 0,75 mm²
Cavo unipolare/Punto di collegamento rigido	0,14 mm² ... 1,5 mm²
Cavo unipolare/Punto di collegamento flessibile	0,14 mm² ... 1,5 mm²
Sezione del conduttore AWG	26 ... 16
Lunghezza del tratto da spelare	9,00 mm

Segnale	Ethernet
Server web	sì
Dati: Interfaccia Ethernet, 10/100Base-T(X) secondo IEEE 802.3
Velocità di trasmissione seriale	10/100 MBit/s, auto-negoziazione
Collegamento	Connettore femmina RJ45, schermato
Numero di canali	2
Lunghezza di trasmissione	100 m (twisted pair schermato)
Protocolli	TCP/IP, UDP/IP, FTP, HTTP(S)
Protocolli ausiliari	ARP, DHCP, PING (ICMP), SNMP V1/V2, SMTP(S), NTP, SSL/TLS, STARTTLS
Apparecchi radiotrasmittenti
Descrizione dell'interfaccia	GSM / GPRS / EDGE / UMTS / HSPA
Frequenza	900 MHz (UMTS/HSPA B8)
	2100 MHz (UMTS/HSPA B1)
	850 MHz (2 W (EGSM))
	900 MHz (2 W (EGSM))
	1800 MHz (1 W (EGSM))
	1900 MHz (1 W (EGSM))
Velocità dati	≤ 21,6 MBit/s (HSPA (DL))
	≤ 5,76 MBit/s (HSPA (UL))

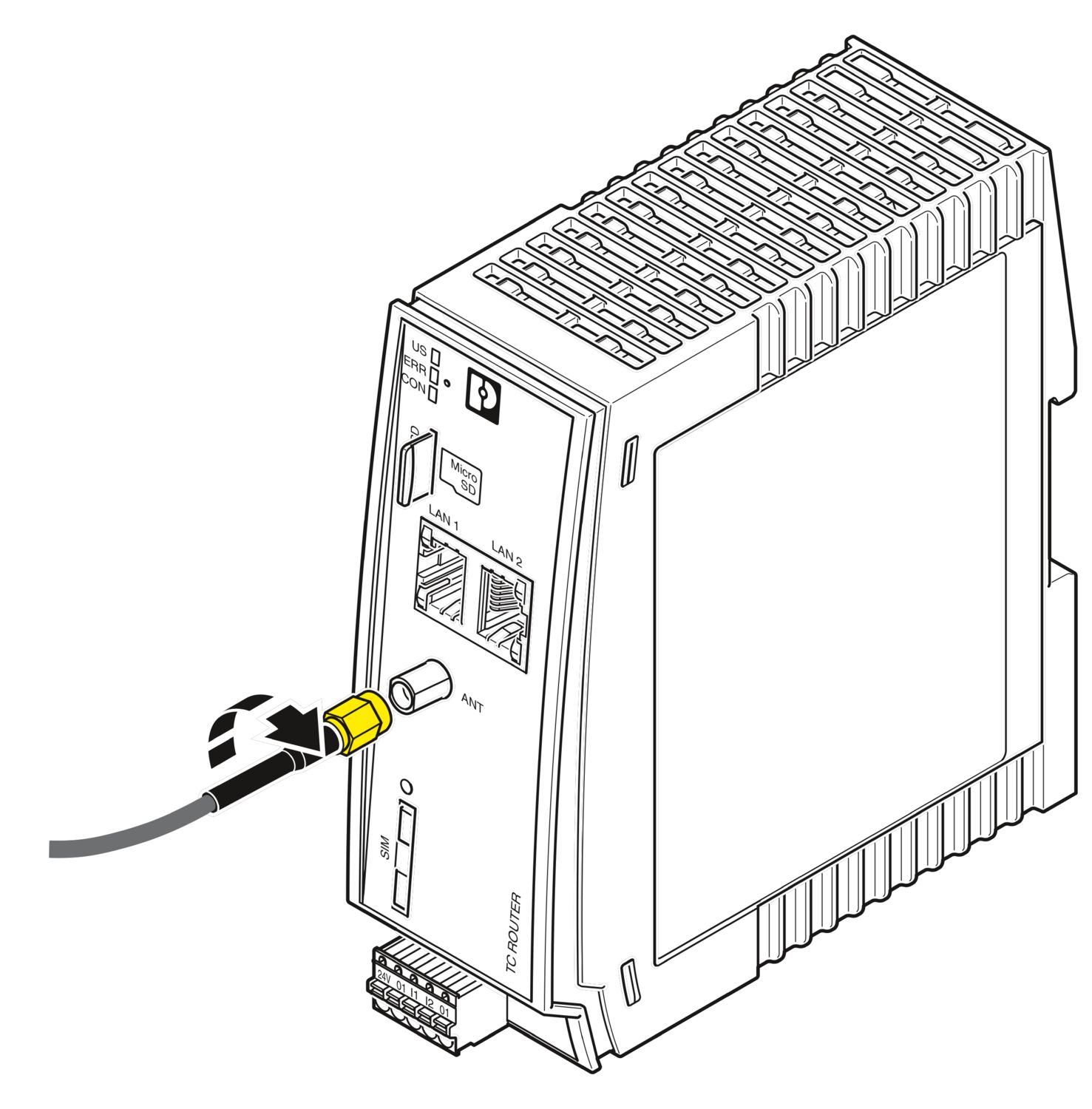

Antenna	Connettore femmina per antenna SMA a impedenza 50 Ω
Tipo di connessione dell'antenna	SMA (femmina)
Interfaccia SIM	1,8 V, 3 V
GPRS	Class 12, Class B
	CS1 ... CS4
EDGE	Multislot Class 10
UMTS	HSPA 3GPP R7

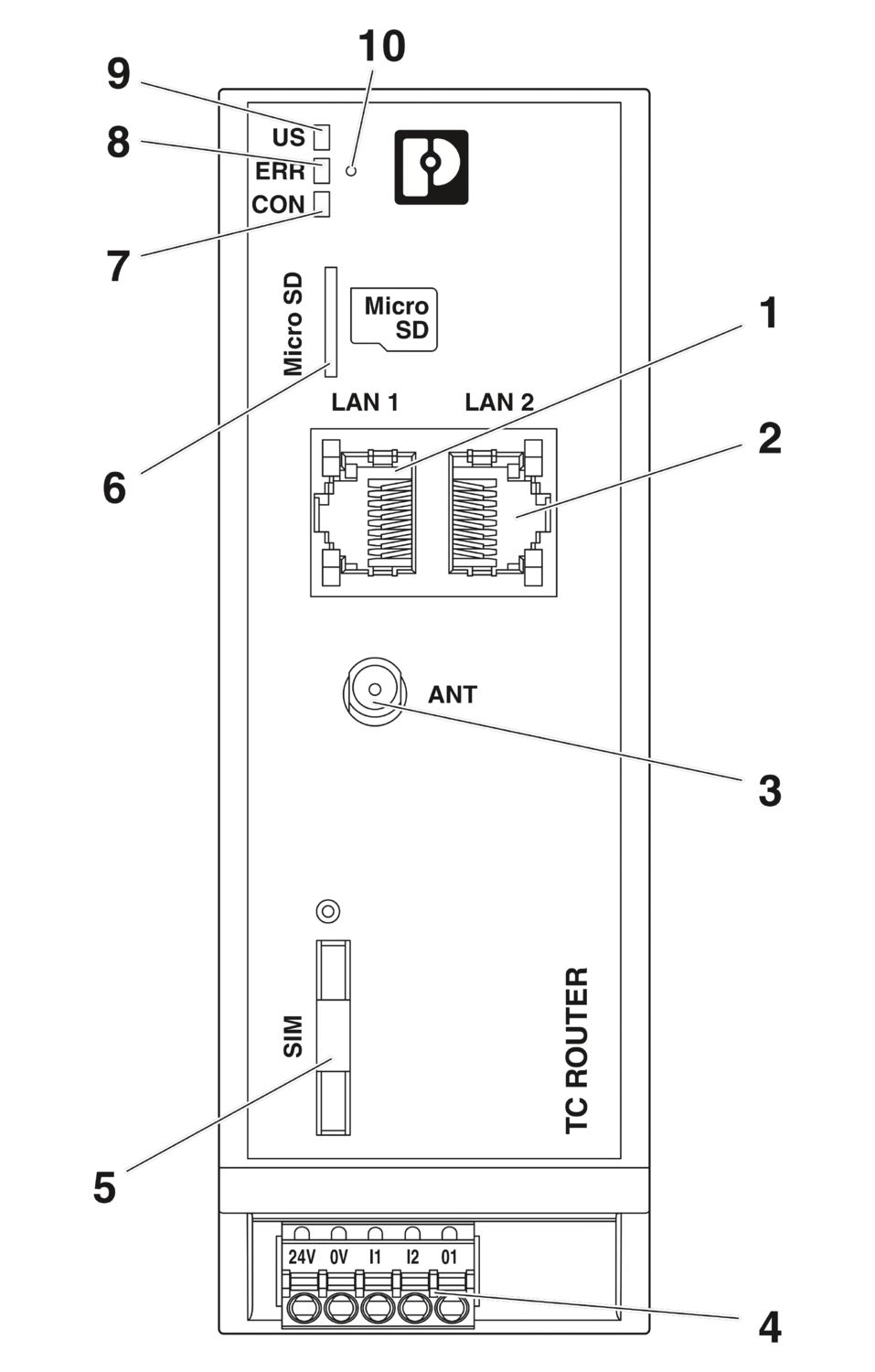

Disegno quotato
Larghezza	45 mm
Altezza	130 mm
Profondità	127 mm

Colore (Parte superiore custodia)	grigio chiaro (RAL 7035)
Materiale (Custodia)	Plastica

Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6	: 5g, 10 ... 150 Hz, 2,5 h, in direzione XYZ
Urti secondo EN 60068-2-27/IEC 60068-2-27	: 15g

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C (Potenza di trasmissione massima 10 dBm)
	-40 °C ... 60 °C (Potenza di trasmissione massima 23 dBm)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Posizione elevata	≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota)
Umidità dell'aria consentita (esercizio)	10 % ... 95 % (senza condensa)
Umidità dell'aria consentita (stoccaggio/trasporto)	10 % ... 95 % (senza condensa)

CE
Certificato	Conformità CE
Test dei gas tossici
Siglatura	ISA-S71.04-1985 G3 Harsh Group A

Compatibilità elettromagnetica	Conformità alla direttiva RED 2014/53/UE
Immunità ai disturbi	EN 61000-6-2
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Scariche elettrostatiche
Scarica contatti	± 6 kV (Grado severità collaudo 3)
Scarica in aria	± 8 kV (Grado severità collaudo 3)
Osservazioni	Criterio B
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza	80 MHz ... 3 GHz (Grado severità collaudo 3)
Intensità di campo	10 V/m
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Ingresso	± 2 kV (Grado severità collaudo 3)
Segnale	± 2 kV (Ethernet)
Osservazioni	Criterio B
Carico di corrente impulsiva (Surge)
Norme/Disposizioni	EN 61000-4-5
Carico di corrente impulsiva (Surge)
Ingresso	± 0,5 kV (simmetrico)
	± 1 kV (asimmetrico)
Segnale	± 1 kV (Linea dati, asimmetrica)
Osservazioni	Criterio B
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Frequenza	0,15 MHz ... 80 MHz
Osservazioni	Criterio A
Tensione	10 V
Emissione di disturbi
Tensione di radiodisturbo secondo norma EN 55011	Classe B campo di impiego Industria e ambiente domestico
Raggio di radiodisturbo secondo norma EN 55011	Classe B campo di impiego Industria e ambiente domestico
Criteri
Criterio A	Segnalazione di stato normale entro i limiti fissati.
Criterio B	Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo.

Tipo di montaggio	Montaggio su guida DIN

Codice articolo	2702529
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNC422
Codice prodotto	DNC422
Pagina del catalogo	Pagina 413 (C-6-2019)
GTIN	4055626211992
Peso per pezzo (confezione inclusa)	348,4 g
Peso per pezzo (confezione esclusa)	232,8 g
Numero tariffa doganale	85176200
Paese di origine	DE

Prodotti compatibili

Accessori

I vantaggi

Router industriale per telefonia mobile 3G (UMTS/HSPA)

Fallback su 2G (GPRS/EDGE)

Linea virtuale dedicata per il collegamento delle reti tramite rete radiomobile

IPsec e OpenVPN

Fino a 3 tunnel VPN contemporaneamente

Avvio remoto VPN tramite SMS o chiamata

Stateful Inspection Firewall per filtraggio dinamico

Tabella NAT

Due ingressi di commutazione e un ingresso di commutazione

Configurazione mediante Web Based Management o scheda microSD

Due connessioni Ethernet locali

Modalità di risparmio energetico regolabile

Giornale di bordo integrato

Monitoraggio del collegamento

Campo di temperatura esteso -40 °C ... +70 °C

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
