DNV
ID omologazione: TAE000037SUL Recognized
ID omologazione: E118976| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 16 A | - 12 |
HC-BBB 40-ESTC
-
Inserto contatti
1409921

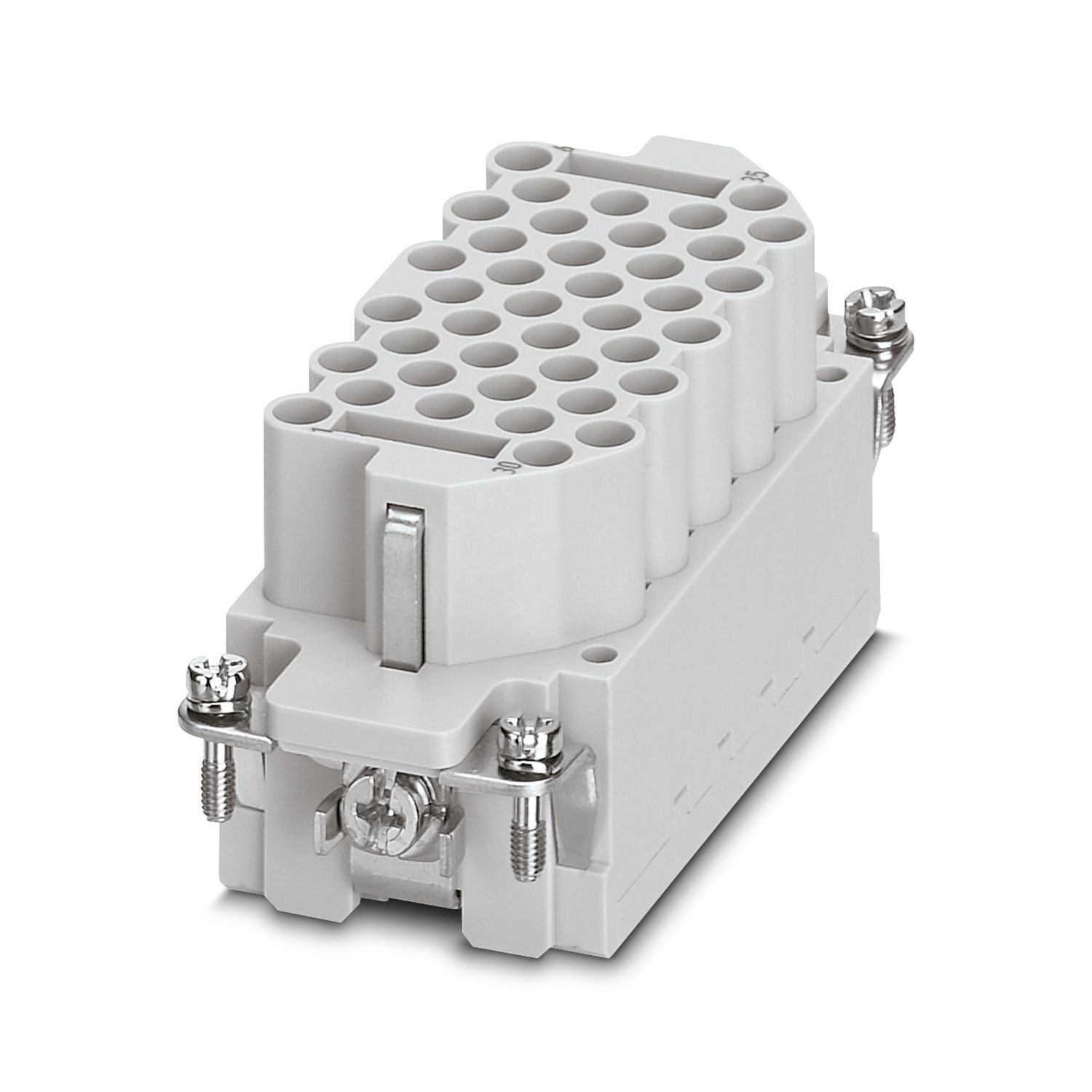

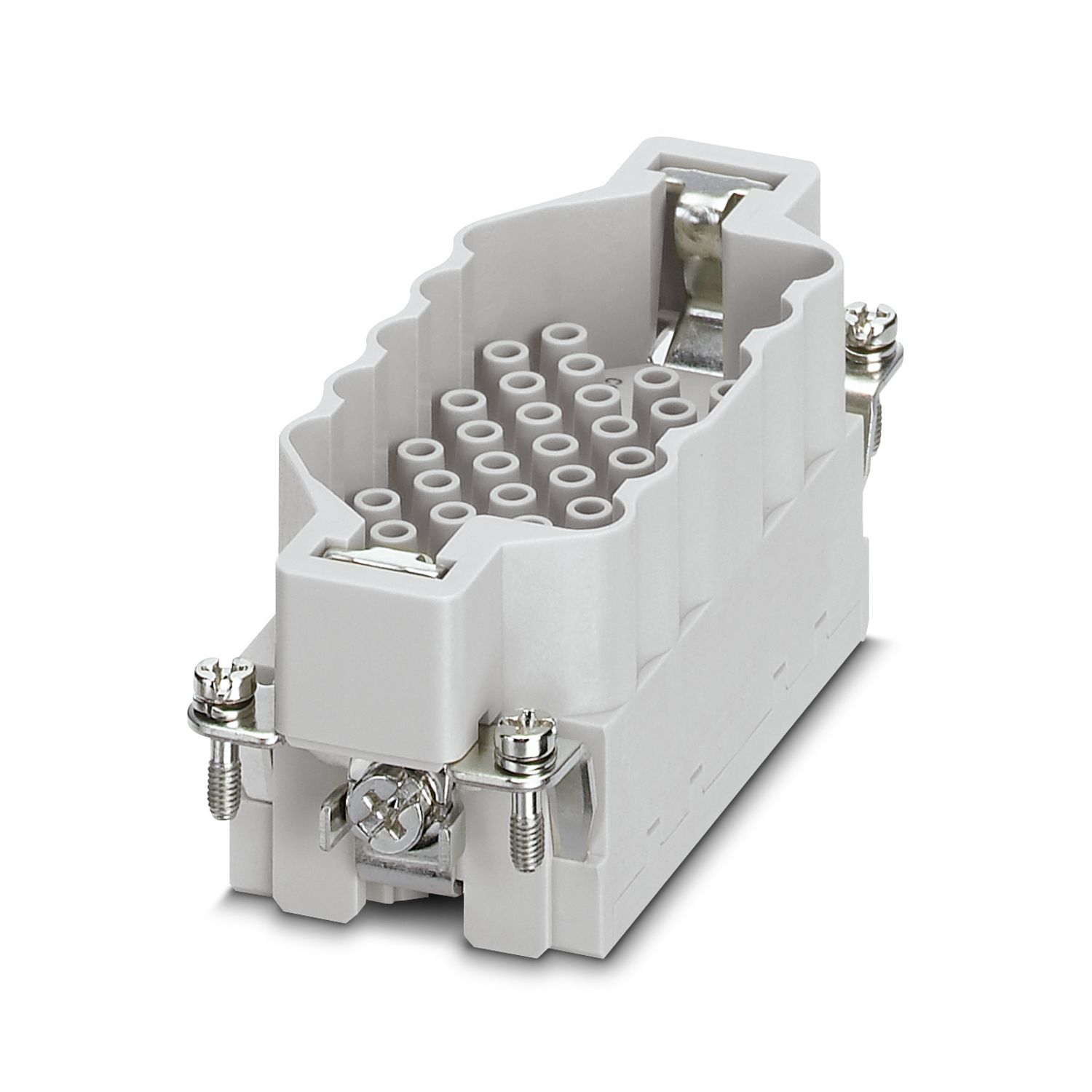

Inserto contatti, numero poli: 40+PE, dimensioni: B16, numero di connessioni per polo: 1, Spina, Connessione a crimpare, 500 V, 16 A, 0,5 mm2 ... 4 mm2
Dettagli prodotto
| Note generali | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B16, contatti a crimpare CK 2,5-ED (contatti a crimpare non in dotazione). |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-BBB |
| Tipo | B16 |
| B32 | |
| Numero di poli | 40 |

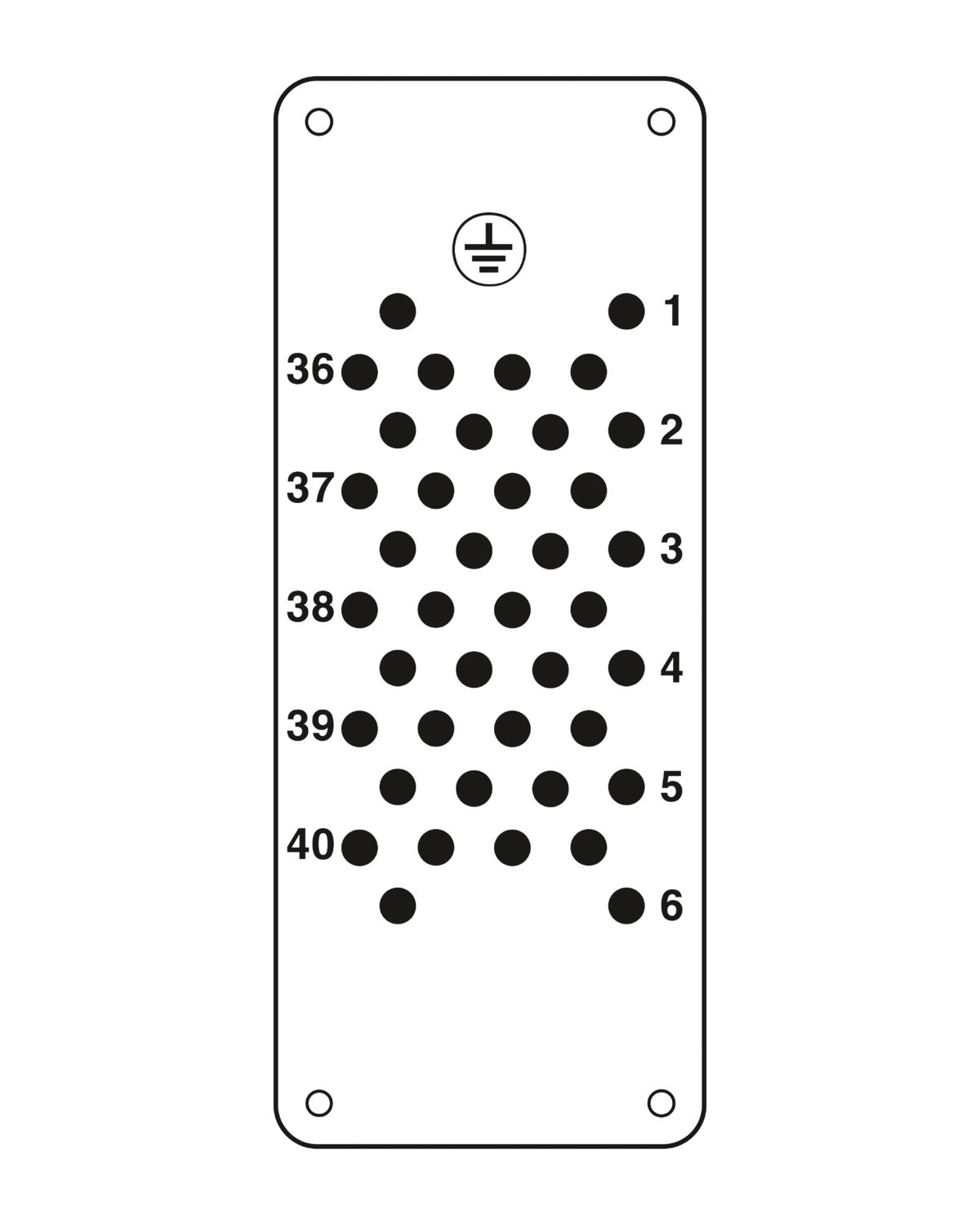

| Piano d'inserimento | 40+PE |

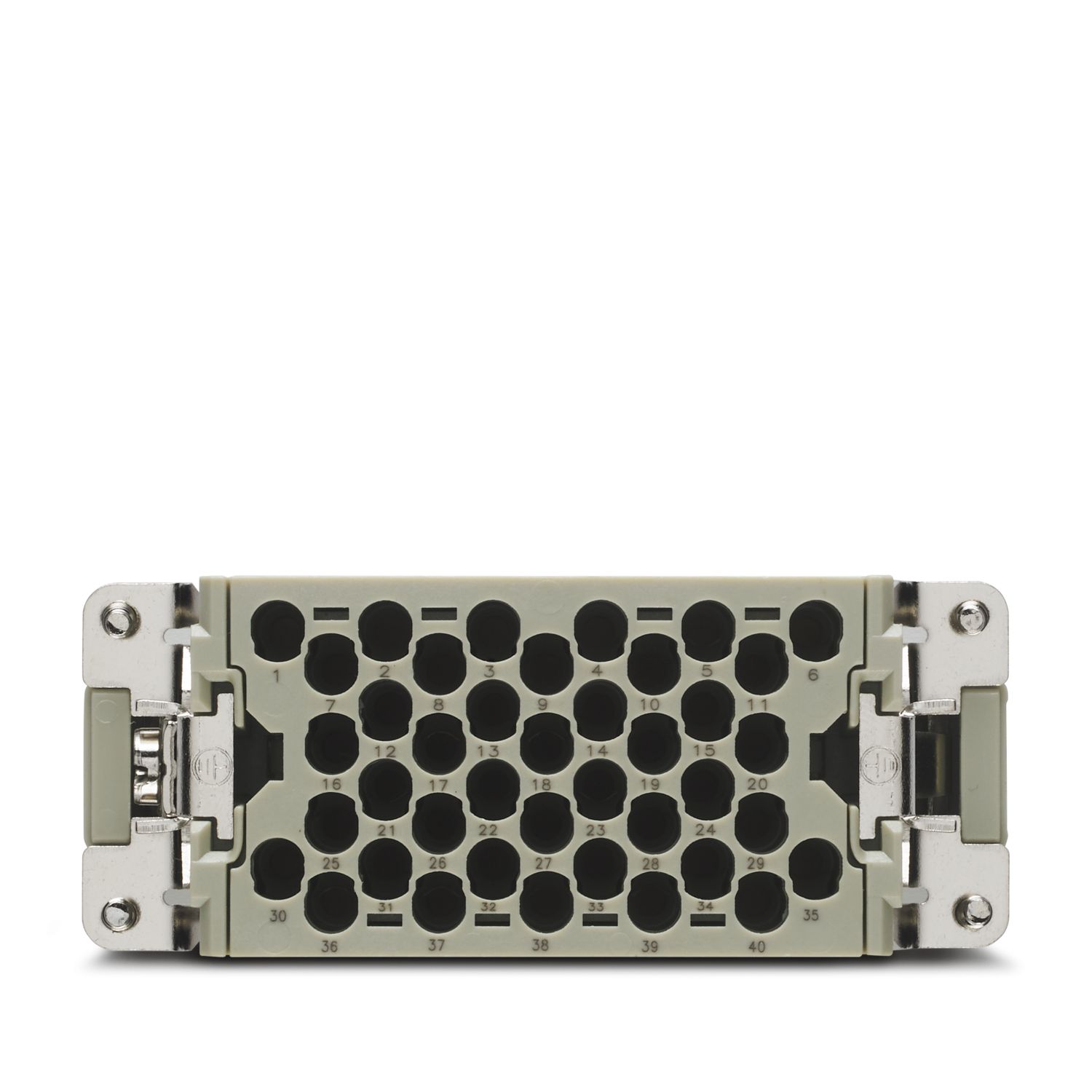

| Numerazione contatto | 1 - 40 |
| Numero di connessioni per polo | 1 |
| Tipo contatto | tornito |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |

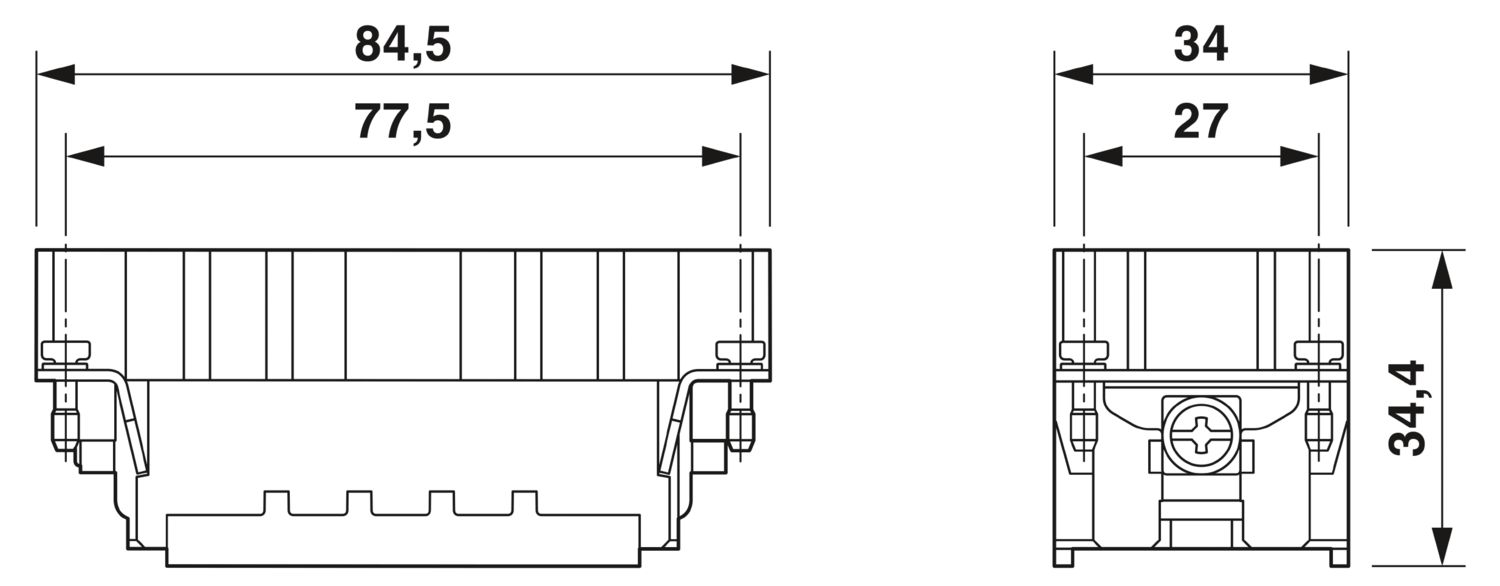

| Disegno quotato |
|

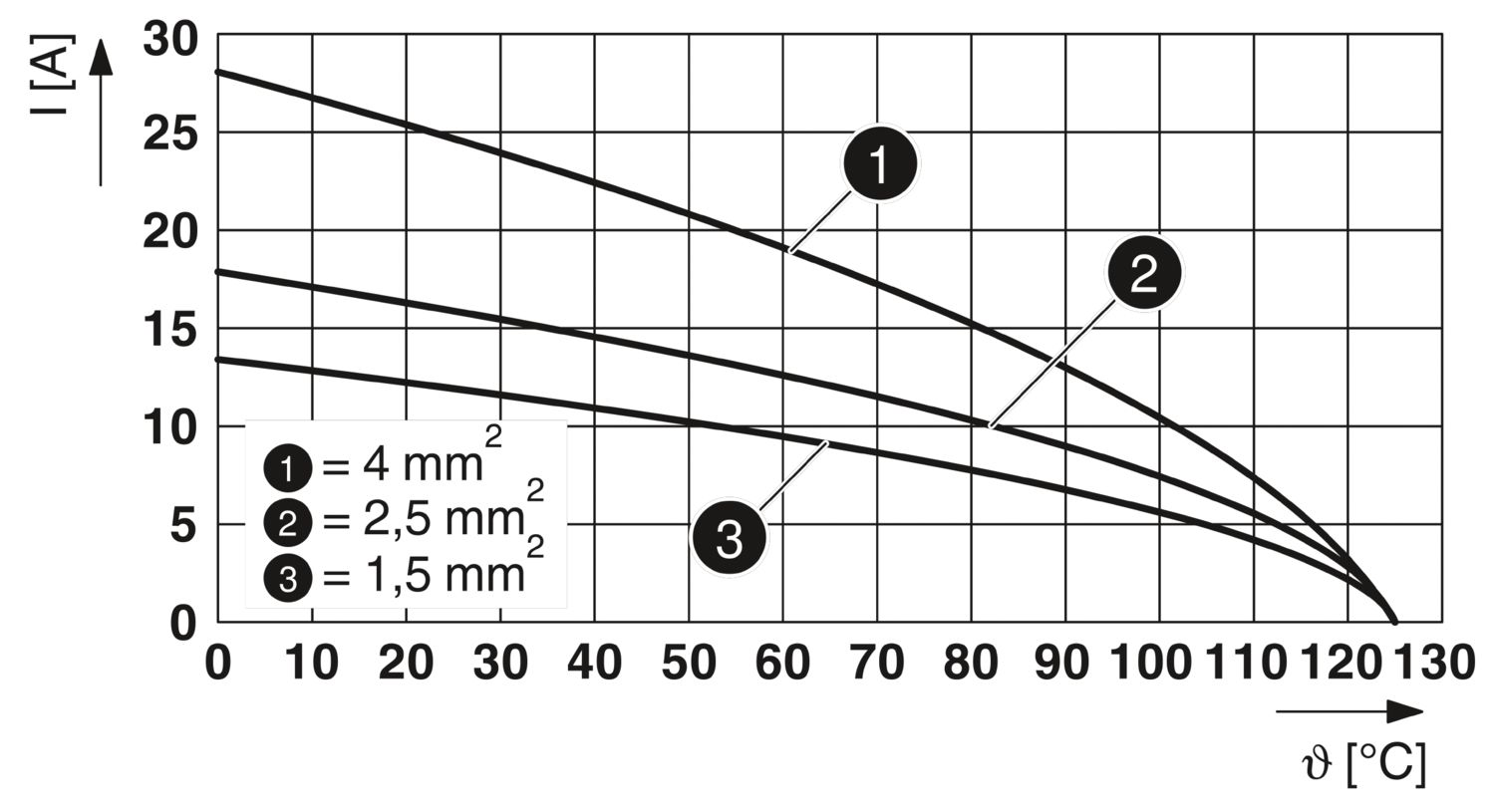

| Larghezza | 34 mm |
| Altezza | 34,4 mm |
| Lunghezza | 84,5 mm |
| Distanza fori orizzontale | 77,5 mm |
| Distanza fori verticale | 27 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 76 mm |
| Diametro contatto | 2,5 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Numero di connessioni per polo | 1 |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente nominale | 16 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC |
| PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
I vantaggi
Resistente agli urti e alle vibrazioni secondo la norma DIN EN 61373
