SAC-3P- 5,0-961/M12FR VA
-
Cavo di sistema bus
1419088

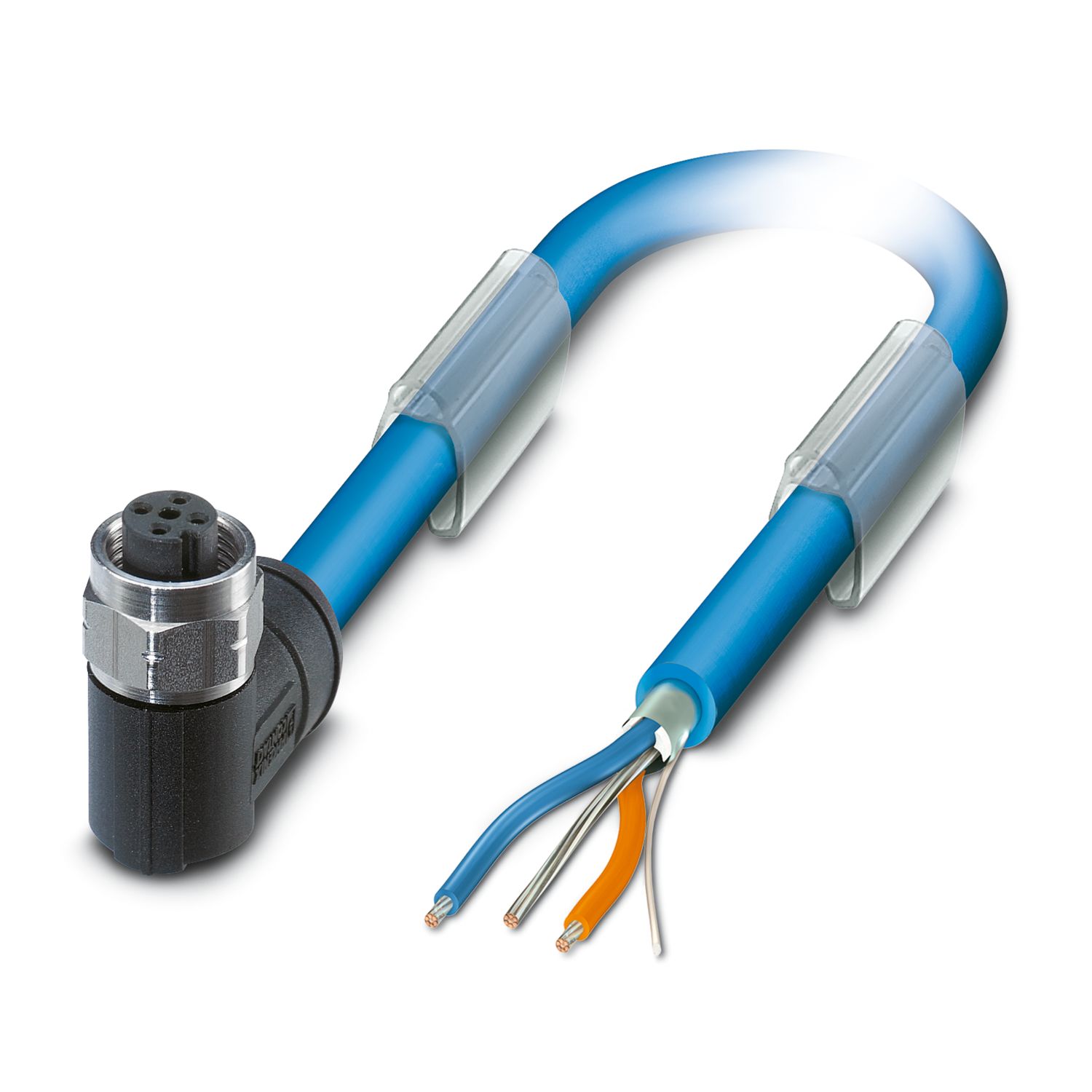

Cavo di sistema bus, PROFIBUS PA (31,25 kBit/s), 3-poli, PVC, blu RAL 5015, schermata, estremità conduttore libera, su Connettore femmina angolato M12, codifica: A, lunghezza cavo: 5 m, per area Ex con zigrinatura in acciaio inox
Dettagli prodotto
| Note generali | Per applicazioni in circuiti con protezione a sicurezza intrinseca „i“. Dati elettrici in conformità con EN 60079-14. |
| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Tecnica dei processi |
| Tipo sensore | PROFIBUS PA |
| Numero di poli | 3 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | B |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Sistema bus | PROFIBUS PA |
| Tipo di segnale/categoria | PROFIBUS PA, 31,25 kBit/s |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Velocità di trasmissione | 31,25 kBit/s |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Piedinatura | |
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 (femmina) | OG (DATA+) |
| 3 (femmina) | BU (DATA-) | |
| 4 (femmina) | SR (Schermatura) | |
| Connessione 1 | |
| Tipo | estremità conduttore libera |
| Connessione 2 | |
| Esecuzione | estremità conduttore libera |
| Lunghezza cavo | 5 m |
| FOUNDATION Fieldbus/PROFIBUS PA, blu [961] | |
| Disegno quotato |
|
| Peso della linea | 56,552 kg/km |
| Numero di poli | 2 |
| Schermato | sì |
| Tipo di cavo | FOUNDATION Fieldbus/PROFIBUS PA, blu [961] |
| Struttura conduttore | 2xAWG18/7 + 1xAWG20/7 |
| Velocità del segnale | 0,66 c |
| Struttura conduttore segnale linea | 7x 0,40 mm |
| Linea segnale AWG | 18 |
| Sezione del conduttore | 2x 0,75 mm² (Linea del segnale) |
| 1x 0,5 mm² (Conduttori flessibili applicati) | |
| Diametro filo con guaina isolante | 2,24 mm ±0,05 mm |
| Diametro esterno conduttore | 7,50 mm ±0,25 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | blu RAL 5015 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PO (Linea del segnale) |
| Conduttore singolo, colore | blu, arancione |
| Isolamento spessore parete | 0,50 mm |
| Guaina esterna spessore parete | 1,00 mm |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 1 coppia con 1 conduttore flessibile applicato e riempitori verso l'anima |
| Copertura schermata ottica | 100 % |
| Resistenza del conduttore max. | ≤ 19,35 Ω/km (Linea del segnale) |
| 26 Ω/km (Schermatura) | |
| Capacità linea | 147 pF/m (a 1 kHz, filo/schermatura) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Capacità | 78 nF (a 1 kHz) |
| Impedenza linea | 100 Ω ±20 % (a 31,25 kHz) |
| Tensione nominale cavi | 300 V |
| Raggio di piegatura minimo, fisso | 75 mm |
| Resistenza alla trazione | 260 N |
| Attenuazione schermatura | 3,00 dB/km (fino a 39 kHz) |
| Resistenza alla fiamma | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Caratteristiche particolari | Standard UL PLTC-ER e ITC |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (cavi, posa fissa) |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
